0009118 SCHNEIDER GB2CD16 Disyuntor 2P 10A

Control de Potencia y Señalización
APARAMENTA DE CONTROL Y POTENCIA
GUARDAMOTOR

Cod. 0009118 EAN 3389110214956 GAMA: Tesys GB2

SCHNEIDER ELECTRIC

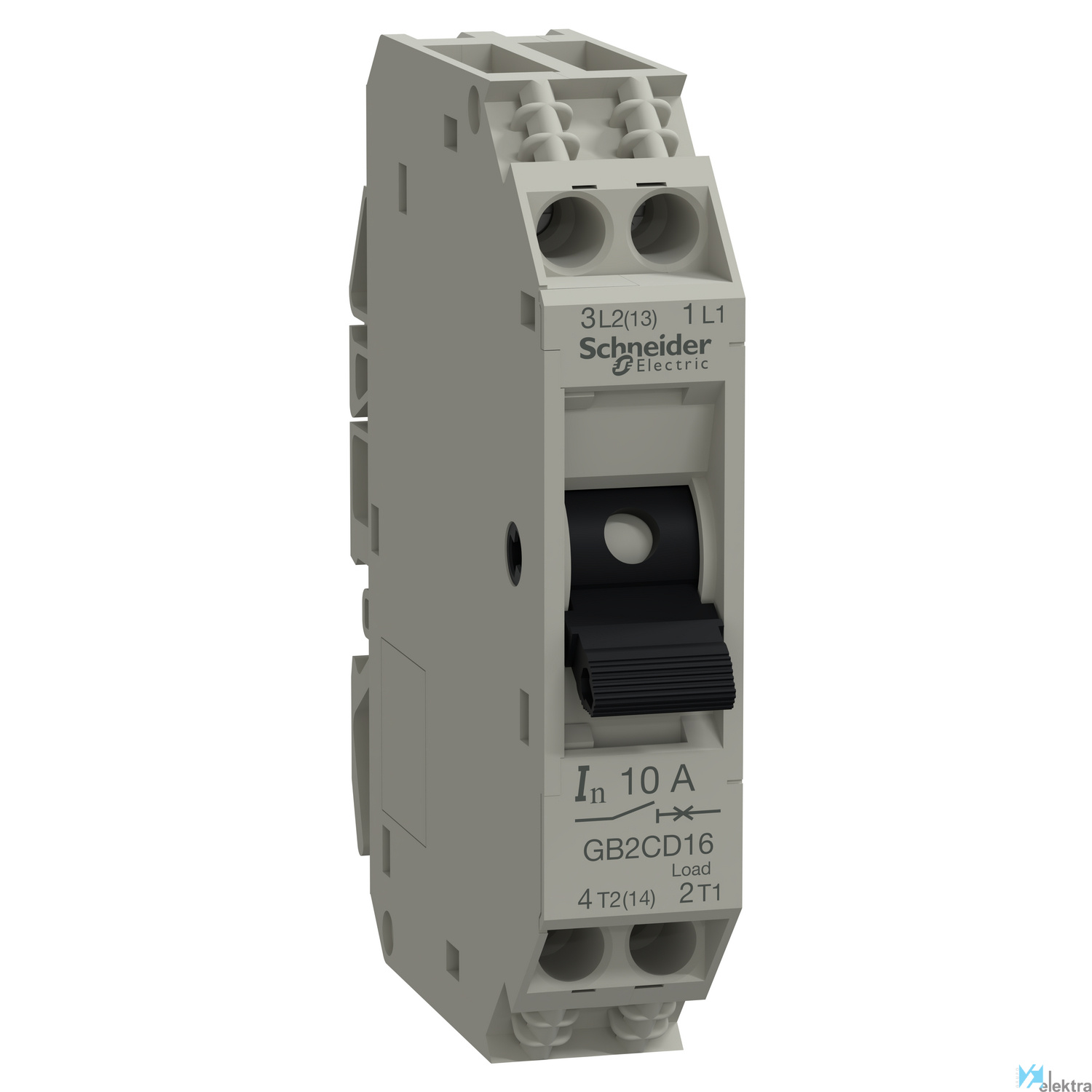

SCHNEIDER GB2CD16 Disyuntor 2P 10A

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

99,16€

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Tesys GB2

SCHNEIDER GB2CD16 Disyuntor 2P 10A

disjuntor TeSys para circuitos de comando - GB2-CD – 10 A - 1 pólo+N - 1d

TeSys GB2, Disyuntor magnetotérmico, 1p+N, 10A, Id = 138A. Gama: TeSys - nombre del producto: TeSys GB2 - nombre corto del dispositivo: GB2 - tipo de producto o componente: interruptor automático - tipo de red: CA/CC - categoría de utilización: categoría A conforme con IEC 60947-2, DC-12 conforme con IEC 60947-5-1, DC-13 conforme con IEC 60947-5-1 - poder de corte: Icu = 1.5 kA a 230/240 V CA 50/60 Hz conforme con IEC 60947-2, Icu = 1.5 kA a 24 V CC conforme con IEC 60947-2, Icu = 2 kA a 110 V CA 50/60 Hz conforme con IEC 60947-2 - [Ics] poder de corte de servicio nominal en cortocircuito: 75 % a 110 V CA 50/60 Hz conforme con IEC 60947-2, 75 % a 230/240 V CA 50/60 Hz conforme con IEC 60947-2 - tecnología de unidad de disparo: térmico-magnético - intensidad de disparo magnético: 138 A. Beneficios: Están clasificados de acuerdo a los niveles de sus prestaciones y funciones: calibre, poder de corte y accesorios..

Características básicas

Objeto Interruptor automático

Tensión 48 V CC. 250 V CA 50/60 Hz conforme con IEC 60947-2

Normas EN 60947-1. EN 60947-2. IEC 60947-1. IEC 60947-2

Par de apriete 1.2 N.m - sobre conector

Paso 2 de 9mm

Endurancia mecánica 8000 ciclos

Durabilidad eléctrica 8000 ciclos

Tipo de control Maneta

Disparo Térmico-magnético

Categoría de empleo Categoría A conforme con IEC 60947-2. DC-12 conforme con IEC 60947-5-1. DC-13 conforme con IEC 60947

Nº de polos 1P + N

Resistencia al fuego 960 °C conforme con IEC 60695-2-1

Montaje Por clips en placa. Carril. Horizontal/Vertical

Tipo de red CA/CC

Grado de protección IP20

Frecuencia 50/60 Hz conforme con IEC 60947-2

Intensidad 10 A

Poder de corte Icu = 2 kA a 110 V CA 50/60 Hz conforme con IEC 60947-2. Icu = 1.5 kA a 24 V CC conforme con IEC 609

Altitud de trabajo 3000 m

Tratamiento TC

Certificaciones NEMKO. UL

Temperatura de trabajo -20.00 ~ 60.00 °C

Características detalladas

Frecuencia 50 ~60 Hz

Profundidad de instalación 74 mm

Número de polos (total) 2

Ancho en número de espacios modulares 1

Tensión de aislamiento nominal Ui 250 V

Número de polos protegidos 1

Poder de corte asignado Icu según EN 60947-2 1.5 kA

Equipos adicionales posibles No

Resistencia a picos de tensión asignada (Uimp 4 kV

Grado de protección (IP) IP20

Corriente nominal 10 A

Tensión nominal 250 V

Curva de disparo Otros

Acoplamiento de conductor neutro Sí

Montaje empotrado No

Tipo de tensión AC

Protección contra explosiones No

Sección de conductor conectable sólido 0.75 ~6 mm²

Categoría de sobretensión 3

Clase de limitación de energía 3

Temperatura ambiente durante el funcionamient -20 ~60 °C

Sección de conductor conectable 0.75 ~4 mm²

Grado de contaminación 2

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,07 x 0,07 x 0,02 (m)
Volumen: 0,00 m3
Peso: 0,06 kg

Embalaje 2

Cantidad mínima embalaje: 6
Cantidad máxima embalaje: 6
Medidas: 0,09 x 0,09 x 0,08 (m)
Volumen: 0,00 m3
Peso: 0,38 kg

Embalaje 3

Cantidad mínima embalaje: 72
Cantidad máxima embalaje: 72
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 4,86 kg
