0022628 SCHNEIDER 50440 Toroidal MA 120mm
0022628 SCHNEIDER 50440 Toroidal MA 120mm
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • TOROS RELÉS
Cod. 0022628   EAN 3303430504405 GAMA: VigiPacT

SCHNEIDER ELECTRIC

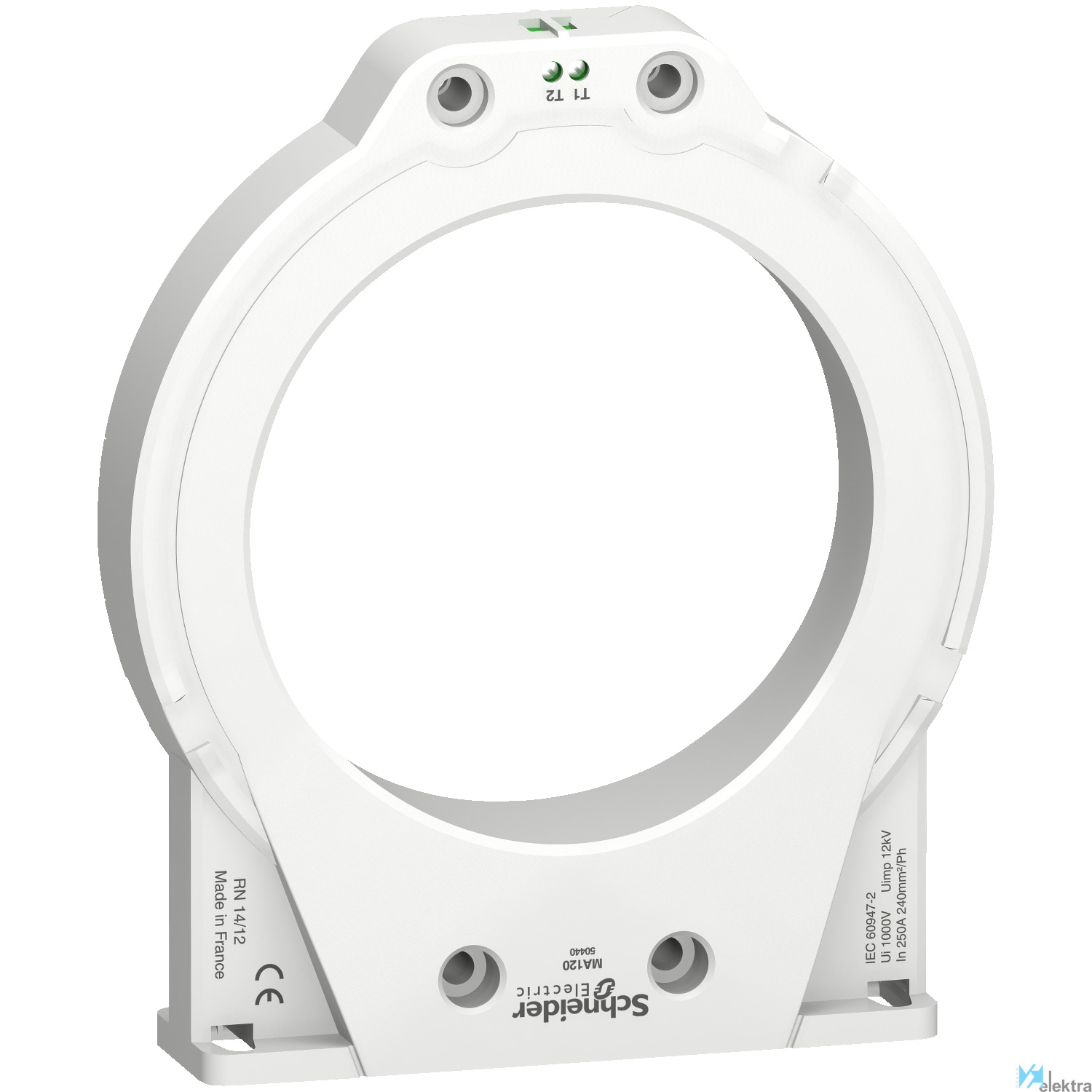

SCHNEIDER 50440 Toroidal MA 120mm

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

976,46€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Los relés VigiPacT garantizan la coordinación con los interruptores automáticos ComPacT (apagados en 40 ms)
  • Monitoreo continuo de la fuente de alimentación, el enlace relé/toroide y la electrónica interna
  • Aislamiento reforzado de relés VigiPacT (categoría de sobretensión IV)
  • Acceso a los ajustes protegidos por una cubierta sellable de guía o contraseña
  • Productos etiquetados Green Premium, compatibles con RoHS y REACH

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: VigiPacT

SCHNEIDER 50440 Toroidal MA 120mm

TORO CERRADO MA 120MM

Este toroide está destinado a localizadores de fallas de aislamiento de Vigilohm y a relés de protección y monitoreo de corriente residual VigiPacT tipo A. Permite monitorear el componente inyectado desde el monitor de aislamiento Vigilohm y medir una corriente de hasta 250 A para los relés de monitoreo y protección VigiPacT. La relación del transformador es 1/1000. El diámetro interior del toroide es de 120 milímetros y el peso es de 0,450 kg. Los cables deben estar centrados dentro del toroide y el diámetro representado por todos estos cables no debe exceder los 60 milímetros. La sección máxima por fase (R, S, T, N) es de 240 mm² para un conductor de cobre.

Características básicas

Objeto Toroidal
Tensión 1000 V
Grado de contaminación Nivel 3 de acuerdo con IEC 60664-1
Valor calorífico 355 MJ/km
Montaje Ajustable en clip Vigirex relay, fijo placa de montaje, fijo chapa metálica perfilada, fijo placa pe
Tipo de red CA/CC
Grado de protección IP20/IP30
Frecuencia 45.00 ~ 440.00 Hz
Intensidad 250 A
Garantía 18 meses
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C
Aplicaciones Para el control y supervisión del equipo

Características detalladas

Modelo Convertidor de corriente total
Calibrado Sí
Número de entradas primarias 4
Corriente nominal primaria 250 A
Diámetro de apertura 118 mm
Clase de precisión 1
Corriente asignada secundaria 0.25 A
Con protección de contacto Sí
Cierre a presión Sí
Toma circuito secundario Otros
Con carril de cobre No

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,20 x 0,18 x 0,06 (m)
  • Volumen: 0,00 m3
  • Peso: 0,51 kg

Embalaje 2

  • Cantidad mínima embalaje: 26
  • Cantidad máxima embalaje: 26
  • Medidas: 0,60 x 0,40 x 0,30 (m)
  • Volumen: 0,07 m3
  • Peso: 13,96 kg

Embalaje 3

  • Cantidad mínima embalaje: 104
  • Cantidad máxima embalaje: 104
  • Medidas: 1,20 x 0,80 x 0,50 (m)
  • Volumen: 0,48 m3
  • Peso: 67,04 kg
