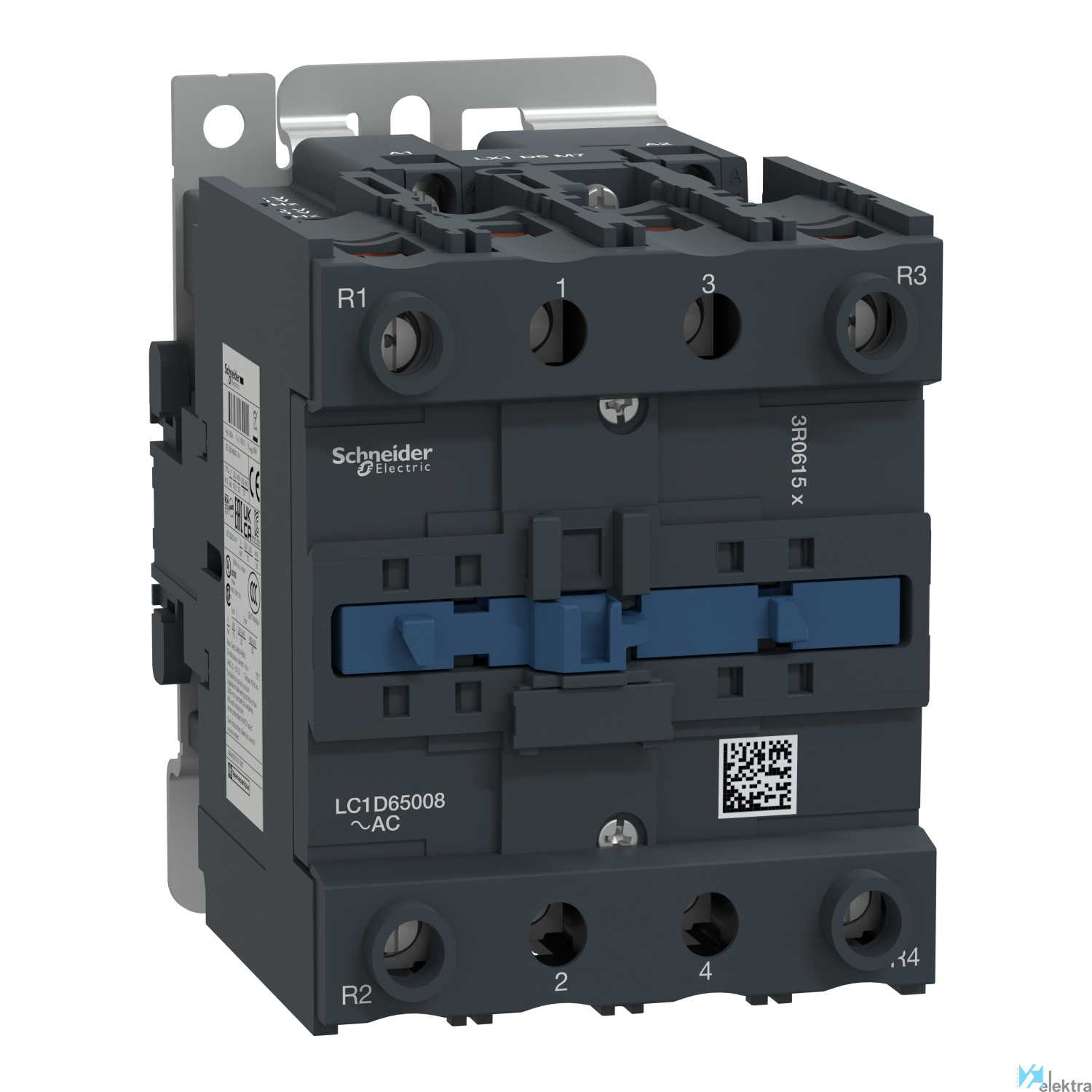

Objeto Conector
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control: 1.7 N.m - Circuito de alimentación: 2.5 N.m
Grado de contaminación 3
Cubierta Sin
Endurancia mecánica 6 Mciclos
Durabilidad eléctrica 1.4 Mciclos 80 A AC-1 en Ue <= 440 V
Categoría de empleo AC-1
Nº de polos 4P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600 V para circuito de alimentación certificaciones CSA. 600 V para circuito de alimentación certifi
Montaje Placa. Carril
Capacidad de corte 1000 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 80 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Conformidad con RoHS SI
Nº de contactos 2 NA + 2 NC
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 85 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Número de contactos normalmente cerrados como 2
Número de contactos normalmente abiertos como 2
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 125 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Corriente de funcionamiento nominal Ie en CA- 80 A
Altura 127 mm
Tipo de tensión de accionamiento AC
