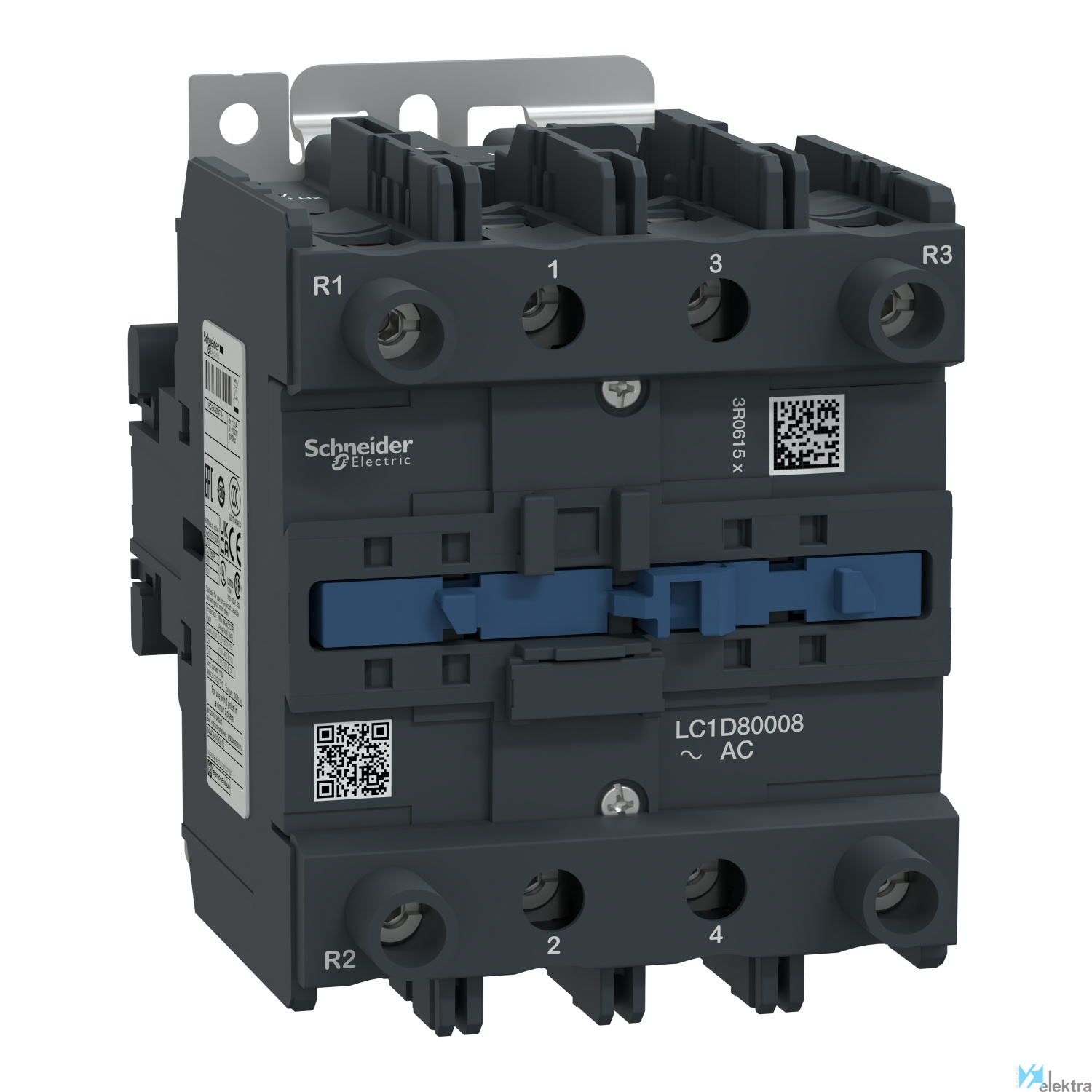

Objeto Conector
Tensión <= 690 V CAfor circuito de alimentación. <= 300 V CC 25...400 Hz para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de alimentación : 9 N.m - Circuito de control : 1.2 N.m
Grado de contaminación 3
Endurancia mecánica 4 Mciclos
Durabilidad eléctrica 0.8 Mciclos 125 A AC-1 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1
Nº de polos 4P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 1000 V para circuito de alimentación de acuerdo con IEC 60947-4-1. 600 V para circuito de alimentaci
Montaje Placa. Carril
Capacidad de corte 1100 A en 440 V para circuito de alimentación de acuerdo con IEC 60947
Intensidad 125 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Conformidad con RoHS SI
Nº de contactos 2 NA + 2 NC
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C
Aplicaciones Carga resistiva
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 96 mm
Voltaje nominal de suministro piloto piloto p 220 ~220 V
Número de contactos normalmente cerrados como 2
Número de contactos normalmente abiertos como 2
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 140 mm
Corriente de funcionamiento nominal Ie en CA- 125 A
Tipo de tensión de accionamiento AC
Altura 127 mm
