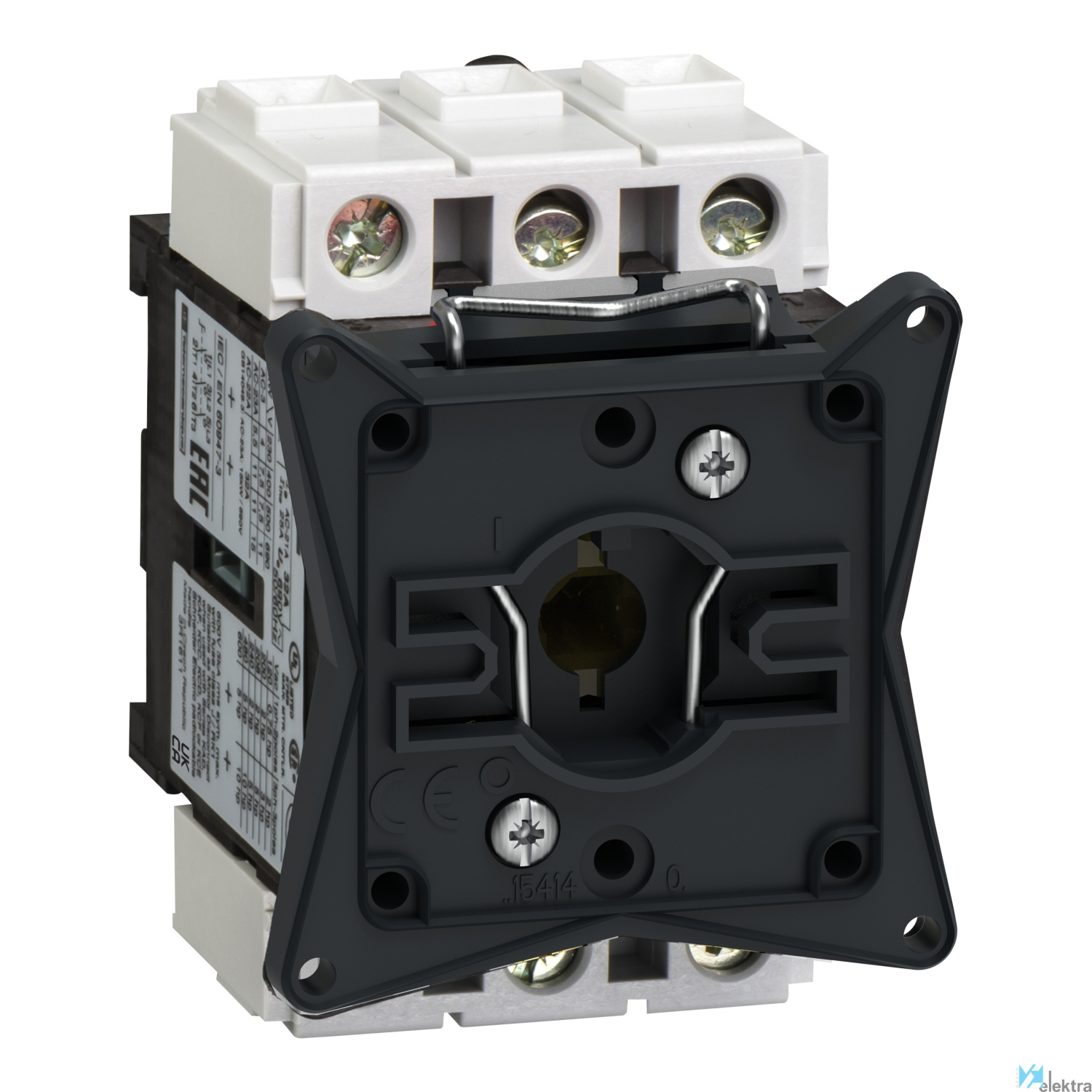

Objeto Bloque base conmutador
Tensión 690 VCA
Normas IEC 60947-3
Par de apriete 2,1 Nm
Endurancia mecánica 100000 ciclos
Nº de polos 3
Resistencia al fuego 960 °C de acuerdo con IEC 60695-2-1
Montaje En placa, carril simétrico
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Intensidad 14,5 A
Garantía 18 meses
Conformidad con RoHS SI
Nº de contactos 3 NO
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg No
Potencia de funcionamiento nominal en CA-3, 4 5.5 kW
Ejecución como conmutador-inversor No
Apto para montaje frontal central Sí
Intensidad nominal permanente Iu 25 A
Corriente nominal de cortocircuito condiciona 10 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 74 mm
Ejecución como interruptor principal No
Resistencia de corriente nominal de corta dur 0.3 kA
Liberación de tensión opcional No
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Interbloqueable No
Montaje en suelo No
Anchura 55 mm
Ejecución como interruptor de mantenimiento/r No
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP20
Profundidad 60 mm
Tensión nominal de funcionamiento 690 ~690 V
Apto para montaje frontal de 4 orificios Sí
Potencia de funcionamiento nominal a 400 V CA 7.5 kW
Apto para la instalación del distribuidor No
Corriente permanente asignada con AC-21, 400 25 A
Número de interruptores 1
Accionamiento motorizado integrado No
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 14.5 A
