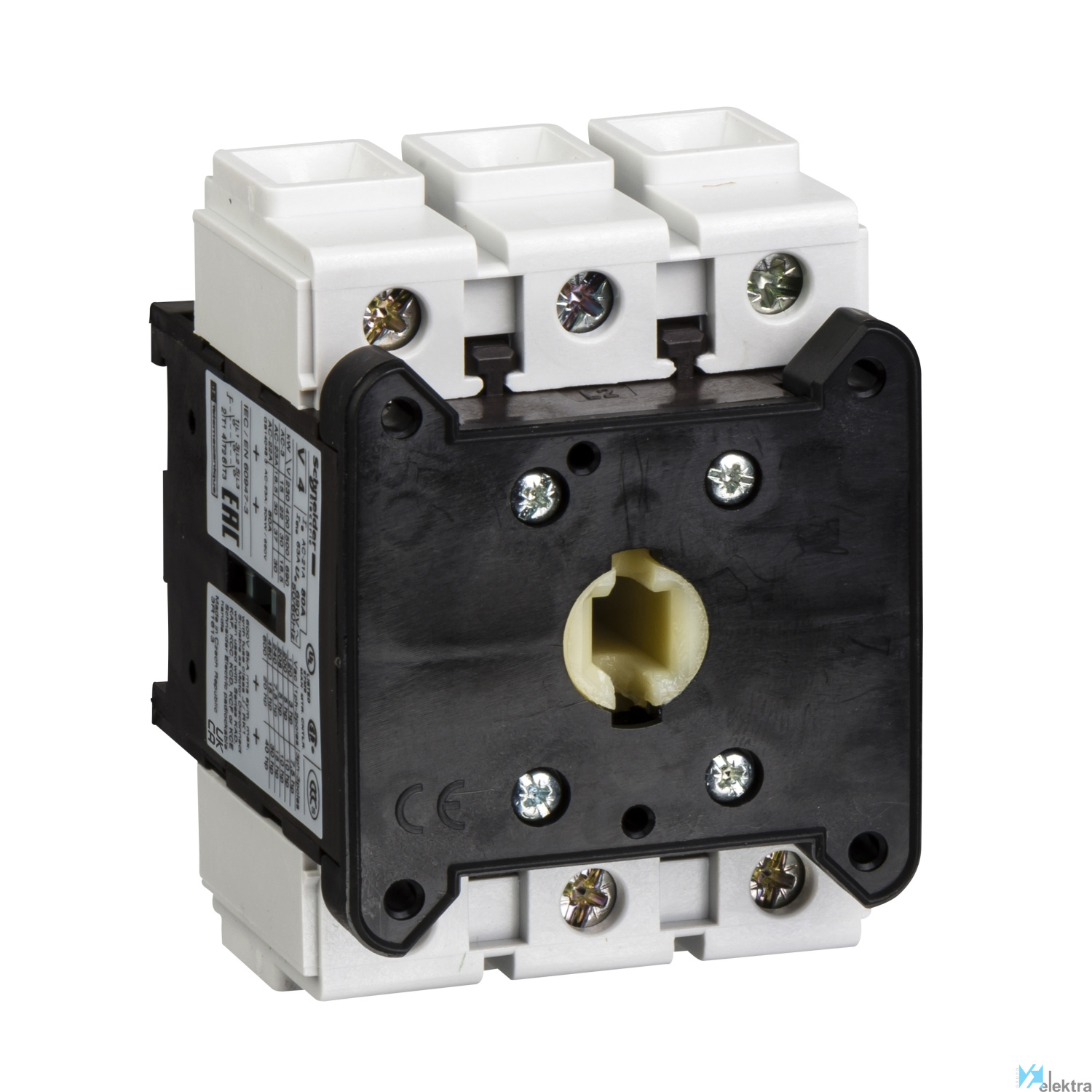

Grupo Elektra : 0026210 SCHNEIDER V4 Bloque Base VARIO 3P 80A

GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER V4 Bloque Base VARIO 3P 80A

interruptor seccionador 3P 80A

Cuerpo de interruptor TeSys Vario de 3 polos, 80 A/690 V, para aplicaciones de conmutación de motores de hasta 30 kW a 400 V AC-23. Puede utilizarse para conmutar circuitos de CC de hasta 250 V CC DC-1 a DC-5, utilizando contactos en serie. Permite el montaje hasta 4 módulos suplementarios con conexión mediante bornes de tornillo, con montaje en carril DIN o fijación con tornillos. Debe equiparse con una maneta para formar un interruptor en carga operativo. Hay varios modelos de manetas disponibles. Hay disponibles módulos suplementarios (polo principal, polo neutro, módulo de puesta a tierra y contactos auxiliares) y accesorios de montaje (se piden por separado). Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Bloque base conmutador

Tensión 690 VCA

Normas IEC 60947-3

Par de apriete 4 Nm

Endurancia mecánica 30000 ciclos

Nº de polos 3

Resistencia al fuego 960 °C de acuerdo con IEC 60695-2-1

Montaje En placa, carril simétrico

Tipo de red CA, CC

Grado de protección IP20

Frecuencia 50.00 ~ 60.00 Hz

Intensidad 57 A

Garantía 18 meses

Conformidad con RoHS SI

Nº de contactos 3 NO

Temperatura de trabajo -20.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Ejecución como dispositivo de parada de emerg No

Potencia de funcionamiento nominal en CA-3, 4 22 kW

Ejecución como conmutador-inversor No

Apto para montaje frontal central Sí

Intensidad nominal permanente Iu 80 A

Corriente nominal de cortocircuito condiciona 10 kA

Tensión de funcionamiento nominal máxima Ue C 690 V

Número de polos 3

Altura 83 mm

Ejecución como interruptor principal No

Resistencia de corriente nominal de corta dur 0.96 kA

Liberación de tensión opcional No

Construcción del dispositivo Técnica integrada fija para dispositivo integ

Interbloqueable No

Montaje en suelo No

Anchura 60 mm

Ejecución como interruptor de mantenimiento/r No

Ejecución como interruptor de seguridad No

Grado de protección (IP), frontal IP20

Profundidad 65 mm

Tensión nominal de funcionamiento 690 ~690 V

Potencia de funcionamiento nominal a 400 V CA 30 kW

Apto para montaje frontal de 4 orificios Sí

Apto para la instalación del distribuidor No

Accionamiento motorizado integrado No

Número de interruptores 1

Corriente permanente asignada con AC-21, 400 80 A

Apto para montaje intermedio No

Accionamiento motorizado opcional No

Con cableado premontado No

Corriente permanente asignada a AC-23, 400 V 57 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,08 x 0,09 x 0,12 (m)
Volumen: 0,00 m3
Peso: 0,30 kg

Embalaje 2

Cantidad mínima embalaje: 12
Cantidad máxima embalaje: 12
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 3,91 kg

Embalaje 3

Cantidad mínima embalaje: 192
Cantidad máxima embalaje: 192
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 71,84 kg

Entrega a consultar
