Grupo Elektra : 0026212 SCHNEIDER V6 Bloque Base VARIO 3P 175A

GAMA: TeSys Vario y TeSys Mini Vario

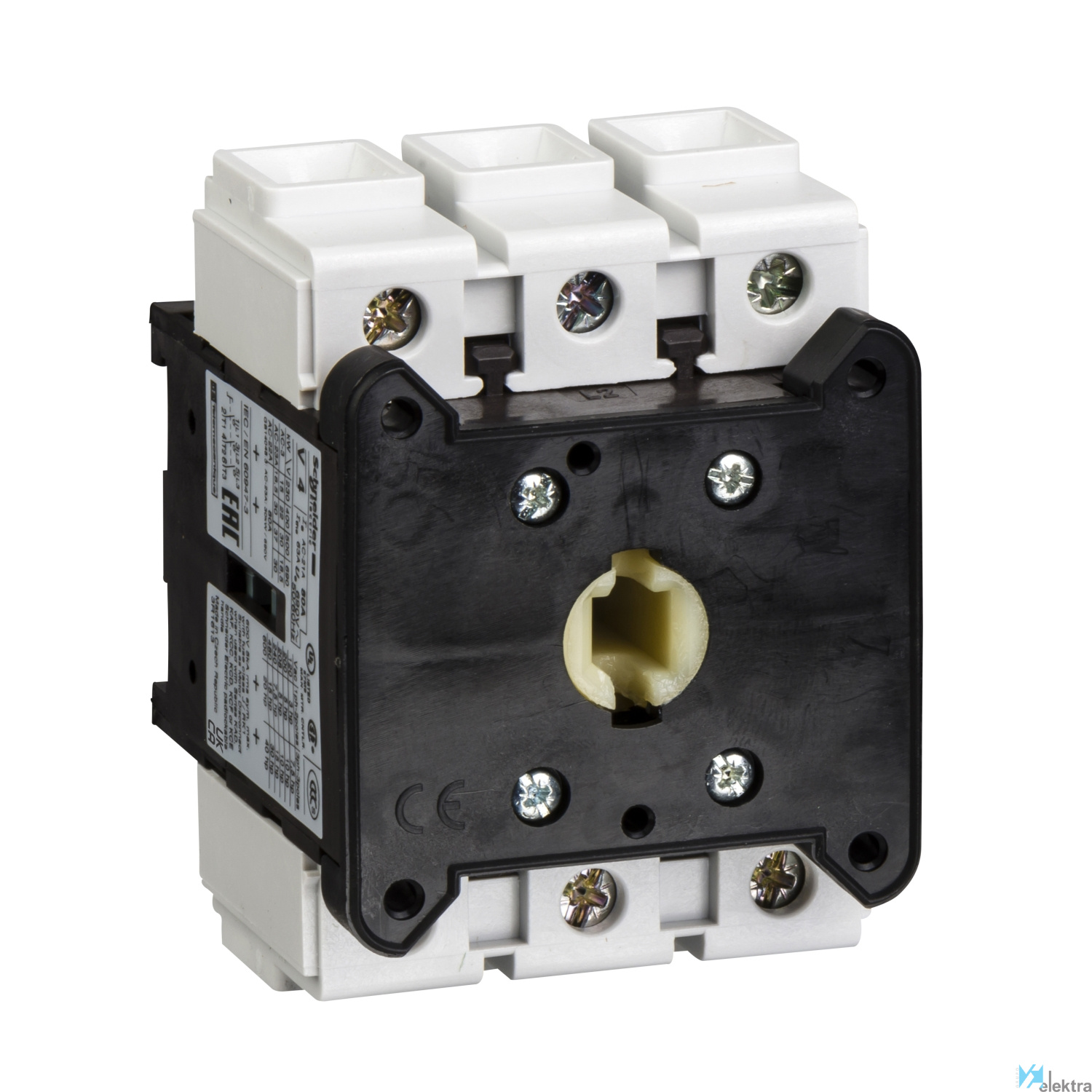

SCHNEIDER V6 Bloque Base VARIO 3P 175A

interruptor seccionador 3P 175A

Cuerpo de interruptor TeSys Vario de 3 polos, 175 A/690 V, para aplicaciones de conmutación de motores de hasta 45 kW a 400 V AC-23. Puede utilizarse para conmutar circuitos de CC de hasta 250 V CC DC-1 a DC-5, utilizando contactos en serie. Permite el montaje hasta 4 módulos suplementarios con conexión mediante bornes de tornillo, con montaje en carril DIN o fijación con tornillos. Debe equiparse con una maneta para formar un interruptor en carga operativo. Hay varios modelos de manetas disponibles. Hay disponibles módulos suplementarios (polo principal, polo neutro, módulo de puesta a tierra y contactos auxiliares) y accesorios de montaje (se piden por separado). Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Cuerpo de conmutador

Tensión 690 V CA 50/60 Hz

Normas IEC 60947-3

Par de apriete Circuito de alimentación : 22.6 N.m - sobre terminales de fijación por tornillo

Endurancia mecánica 30000 ciclos

Durabilidad eléctrica 30000 ciclos DC-1...5. 30000 ciclos AC-21

Nº de polos 3P

Resistencia al fuego 960 °C conforme con IEC 60695-2-1

Potencia nominal 30 kW en 230...240 V (AC-3). 30 kW en 230...240 V (AC-3). 37 kW en 400...415 V (AC-3). 37 kW en 690

Montaje Placa. Carril simétrico

Tipo de red CA. CC

Grado de protección IP20

Intensidad 83 A (AC-23) en 400 V

Poder de corte 1400 A 400 V AC-21A. 1400 A 400 V AC-22A. 1400 A 400 V AC-23A

Tratamiento TC

Certificaciones CSA. GL. UL

Conformidad con RoHS SI

Nº de contactos 3 NO

Temperatura de trabajo -20.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Ejecución como dispositivo de parada de emerg No

Potencia de funcionamiento nominal en CA-3, 4 37 kW

Ejecución como conmutador-inversor No

Apto para montaje frontal central Sí

Intensidad nominal permanente Iu 175 A

Corriente nominal de cortocircuito condiciona 10 kA

Tensión de funcionamiento nominal máxima Ue C 690 V

Número de polos 3

Altura 125 mm

Ejecución como interruptor principal No

Resistencia de corriente nominal de corta dur 2.1 kA

Liberación de tensión opcional No

Construcción del dispositivo Técnica integrada fija para dispositivo integ

Interbloqueable No

Montaje en suelo No

Anchura 90 mm

Ejecución como interruptor de mantenimiento/r No

Ejecución como interruptor de seguridad No

Grado de protección (IP), frontal IP20

Profundidad 90 mm

Tensión nominal de funcionamiento 690 ~690 V

Potencia de funcionamiento nominal a 400 V CA 45 kW

Apto para montaje frontal de 4 orificios Sí

Número de interruptores 1

Apto para la instalación del distribuidor No

Corriente permanente asignada con AC-21, 400 160 A

Accionamiento motorizado integrado No

Apto para montaje intermedio No

Accionamiento motorizado opcional No

Con cableado premontado No

Corriente permanente asignada a AC-23, 400 V 83 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,10 x 0,13 x 0,11 (m)
Volumen: 0,00 m3
Peso: 0,91 kg

Embalaje 2

Cantidad mínima embalaje: 6
Cantidad máxima embalaje: 6
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 5,75 kg

Entrega a consultar
