Grado de protección (IP) IP55
Grado de protección (IK) IK08
Resistencia al choque de impacto Fuerte
Clase de aislamiento Clase II
Resistencia al fuego (GWT) 650 ºC
Resistencia al calor (Presión bola) 70ºC
Temperatura ambiente de funcionamiento -5ºC ; +60ºC
Tensión de empleo <1000 Vca ; 1500 Vcc
Resistencia UV 1
Libre de halógenos 1
Fabricación Made in Spain
Marcado CE 1
Conforme Directiva Europea 2011/65/UE (RoHS) No aplica porque no responde a la definición de Aparato Eléctrico y Electrónico (AEE), según lo
Aplicaciones habituales Entornos industriales (fabricas, naves, etc..)
Tipo de envolvente Conexión y derivación
Uso Doméstico / Terciario
Tipo de ubicación Exterior e interior
Dimensiones exteriores (mm) (ancho x alto x profundo) 145x172x85
Material caja SV0000028
Color de caja Gris (RAL7035)
Color de tapa Gris (RAL 7035)
Tipo de entradas Con conos
Nº de entradas y tamaño (mm) 8xØ32, 2xØ40
Sistema de fijación (Para superficie) Exterior
Dimensiones (mm) Ver croquis

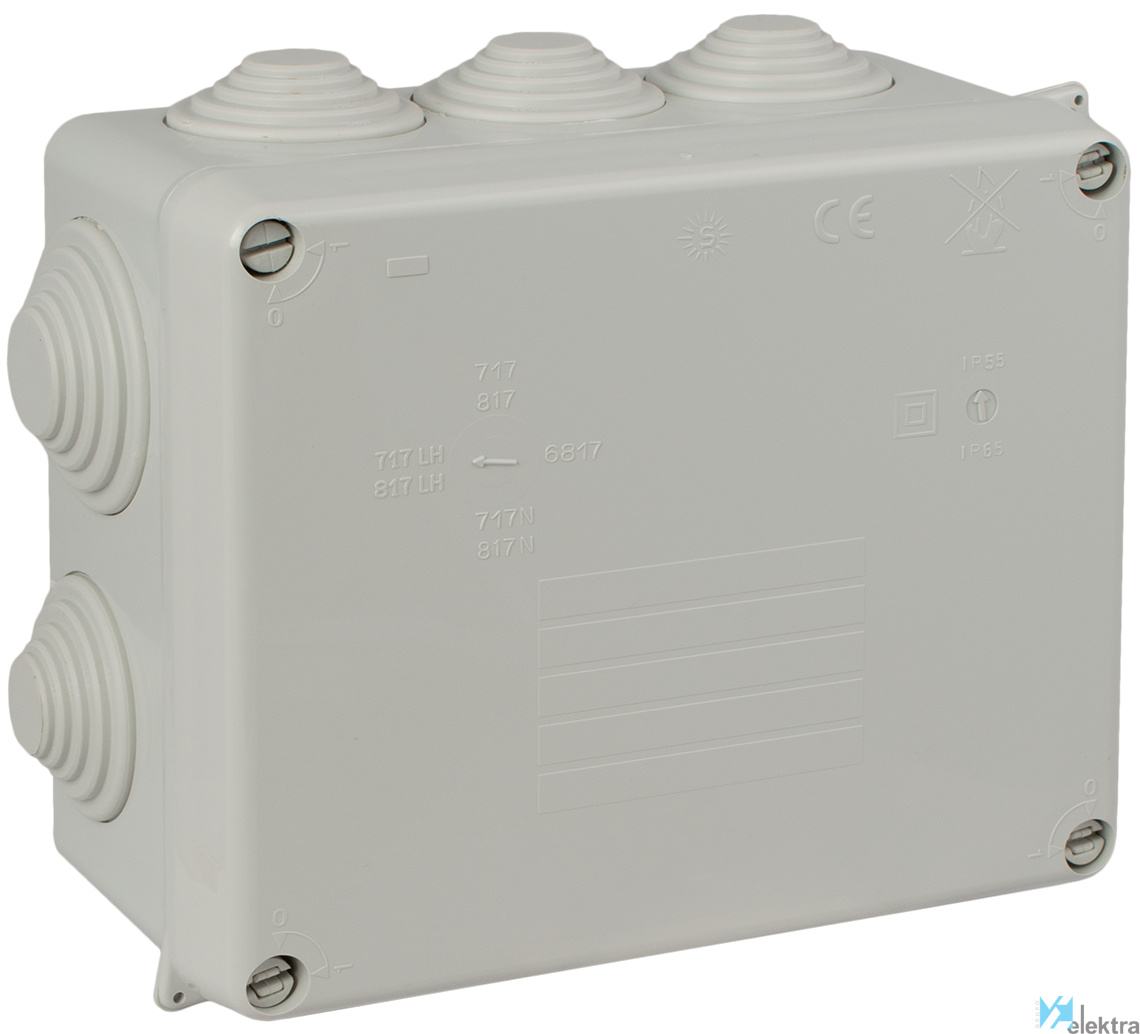

Modelo Caja de conexiones
Equipamiento Ninguno
Forma Rectangular
Método de montaje Montaje a techo/pared
Instalación en suelo No
Instalación bajo agua No
Para diámetro de tubo Otros
Número de introducciones 10
Introducción desde la parte posterior No
Longitud 165 mm
Anchura 145 mm
Profundidad 84 mm
Tipo de alimentación a través de la carcasa Membrana de sellado
Material Plástico
Libre de halógenos Sí
Tratamiento de superficie Sin tratamiento
Color Gris
Número RAL (similar) 7035
Grado de protección (IP) IP55
Versión de la cubierta Tapa ciega
Sólo para instalación enchufable en edificios No
Cubierta transparente No
Fijación de la cubierta Atornillado
Gel de sellado incluido No
Sellable Sí
Con apantallado No
Resistente a la intemperie Sí
Temperatura de funcionamiento -5 ~60 °C
