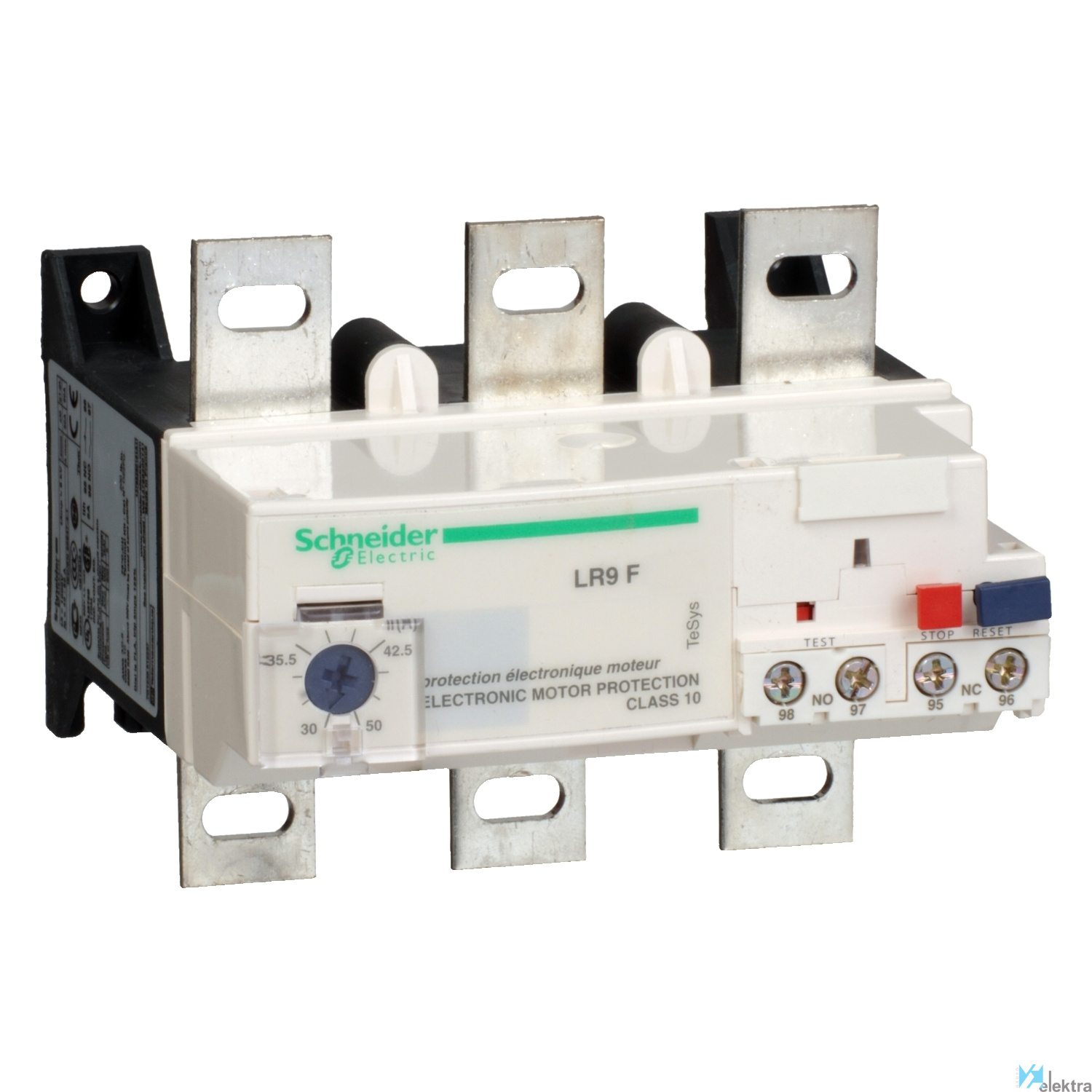

0031887 SCHNEIDER LR9F5367 Rele Termico 60..100A

Control de Potencia y Señalización
APARAMENTA DE CONTROL Y POTENCIA
RELÉS TÉRMICOS

Cod. 0031887 EAN 3389110565997 GAMA: TeSys LR9

SCHNEIDER ELECTRIC

SCHNEIDER LR9F5367 Rele Termico 60..100A

Ya no tenemos este producto en nuestro catálogo porque está obsoleto.

Te recomendamos este otro producto más actualizado.

Cód. 0720638

SCHNEIDER ELECTRIC

SCHNEIDER LR9G115 Relé de protección LR9G 115A Res

Ver

Sin Stock

(Ver +)

Múltiplo venta: 1,00 uds.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys LR9

SCHNEIDER LR9F5367 Rele Termico 60..100A

Relé térmico - TeSys LR9 - 3P F115/185 60/100A

Relé de protección electrónico TeSys LR9F, gama de regulaciones térmicas de 60-100 A, clase 10, para la protección de motores de 37-45 kW a 400 V. Para montar directamente debajo de un contactor TeSys F de 3 polos LC1 F115, F150 o F185. Se recomienda el uso de una placa de montaje LA7F901 (se pide por separado). La protección del motor incluye protección térmica de motores monofásicos y trifásicos, fallo de fase, desequilibrio de fase, tiempos de arranque prolongados y bloqueo del rotor. Proporciona un dial de ajuste térmico, botones para prueba, paro y rearme, un indicador de disparo y contactos auxiliares de disparo (1 NA + 1 NC) en la parte frontal del relé. Certificado por diversas normas (IEC, UL, CSA, CCC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Relé electrónico

Tensión 1000 V CA 50/60 Hz para circuito de alimentación conforme con VDE 0110 gr C

Normas EN 50081-1. EN 50081-2. EN 50082-2. EN 60947-4-1. IEC 60255-17. IEC 60255-8. IEC 60947-4-1. VDE 0660

Par de apriete Circuito de control : 1.2 N.m - sobre terminales de fijación por tornillo. Circuito de alimentación

Tipo de control Dial blanco ajuste de corriente de carga completa. Test button red. Pulsador rojo Reajuste. Pulsador

Resistencia a sobretensiones 4 kV de acuerdo con IEC 61000-4-5

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 1000 V CA circuito de alimentación de acuerdo con IEC 60947-4

Montaje Directo en o contactor. Placa

Tipo de red CA

Consumo de corriente <= 5 mA sin carga

Grado de protección IP20

Frecuencia 50.00 ~ 60.00 Hz

Altitud de trabajo <= 2000 m sin reducción

Tratamiento TH

Certificaciones CSA. UL

Temperatura de trabajo -20...55 °C de acuerdo con IEC 60255-8

Características detalladas

Tipo de conexión del circuito de corriente principal Conexión roscada

Función reset automática No

Función reset entrada No

Tensión de servicio nominal máxima Ue 690 V

Rango de corriente ajustable 60 ~100 A

Clase de disparo CLASE 10

Número de contactos auxiliares normalmente cerrados 1

Número de contactos auxiliares normalmente abiertos 1

Método de montaje Accesorio directo / posición única

Función reset pulsador Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,15 x 0,16 x 0,13 (m)
Volumen: 0,00 m3
Peso: 0,89 kg

Embalaje 2

Cantidad mínima embalaje: 12
Cantidad máxima embalaje: 12
Medidas: 0,60 x 0,40 x 0,30 (m)
Volumen: 0,07 m3
Peso: 11,39 kg

Embalaje 3

Cantidad mínima embalaje: 48
Cantidad máxima embalaje: 48
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 55,60 kg
