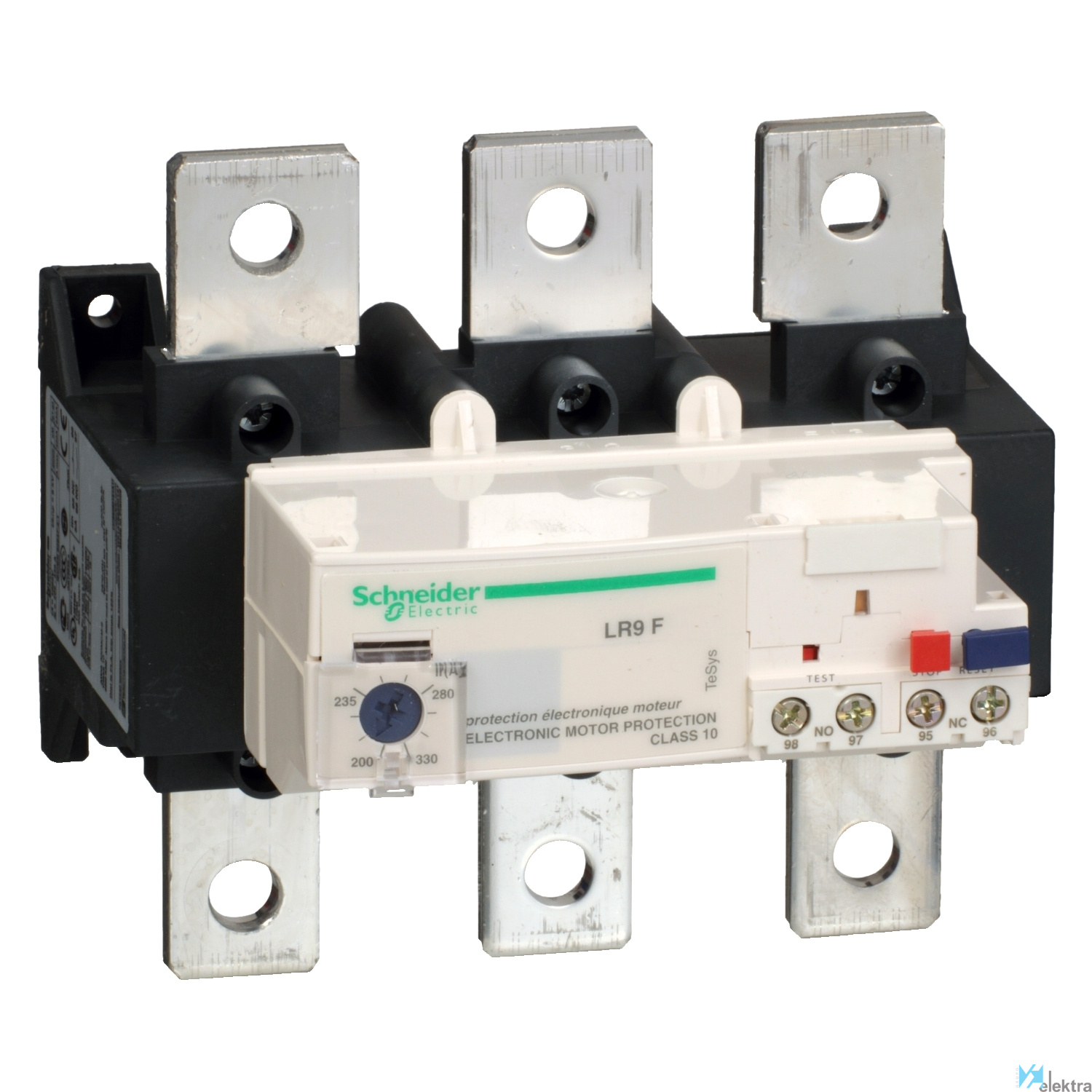

Objeto Relé electrónico
Tensión 1000 V CA 50/60 Hz para circuito de alimentación conforme con VDE 0110 gr C
Normas EN 50081-1. EN 50081-2. EN 50082-2. EN 60947-4-1. IEC 60255-17. IEC 60255-8. IEC 60947-4-1. VDE 0660
Par de apriete Circuito de control : 1.2 N.m - sobre terminales de fijación por tornillo. Circuito de alimentación
Tipo de control Dial blanco ajuste de corriente de carga completa. Test button red. Pulsador rojo Reajuste. Pulsador
Resistencia a sobretensiones 4 kV de acuerdo con IEC 61000-4-5
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 1000 V CA circuito de alimentación de acuerdo con IEC 60947-4
Montaje Directo en o contactor. Placa
Tipo de red CA
Consumo de corriente <= 5 mA sin carga
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Altitud de trabajo <= 2000 m sin reducción
Tratamiento TH
Certificaciones CSA. UL
Temperatura de trabajo -20...55 °C de acuerdo con IEC 60255-8
Función reset automática No
Tipo de conexión del circuito de corriente principal Conexión roscada
Función reset entrada No
Tensión de servicio nominal máxima Ue 690 V
Rango de corriente ajustable 300 ~500 A
Clase de disparo CLASE 10
Número de contactos auxiliares normalmente cerrados 1
Número de contactos auxiliares normalmente abiertos 1
Método de montaje Accesorio directo / posición única
Función reset pulsador Sí
