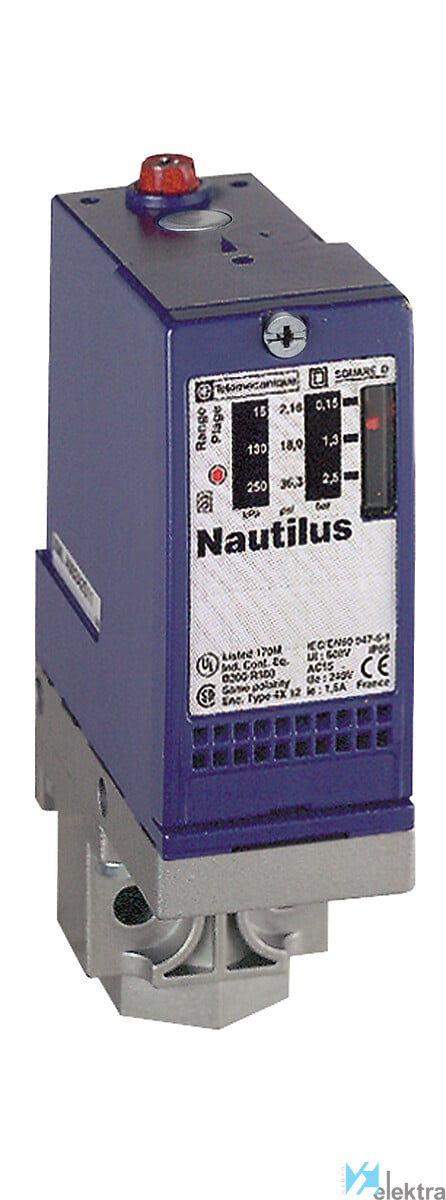

Objeto Sensor presión electromecánico
Cadencia máxima <= 120 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 5000000 ciclos
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0.695 kg
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN/IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Punto de encendido 1.5 ~35 bar
Adecuado como controlador de 2 puntos No
Adecuado como limitador No
Adecuado como protección Sí
Presión de prueba máxima 80 bar
Con funcionamiento manual No
Presión diferencial 1.25 bar
Anchura 35 mm
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Altura 113 mm
Profundidad 75 mm
Con pantalla No
Con interruptor de encendido/apagado manual No
Número de contactos auxiliares como contacto 1
Protección contra explosiones No
Presión de cierre 0.25 ~33.75 bar
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Tensión de servicio nominal Ue a CC 250 ~250 V
Presión de rotura 160 bar
Versión electrónica Sí
Conexión Rosca interior cilíndrica BSPP-G (ISO 228-1)
Ajuste inicial 1500 ~35000 hPa
Ejecución de la conexión eléctrica Conexión roscada
Grado de protección (IP) IP66
Diámetro de la rosca 1/4 pulgada
Ajuste final 250 ~33750 hPa
Grado de protección (NEMA) Otros
Máx. presión de trabajo 35000 hPa
