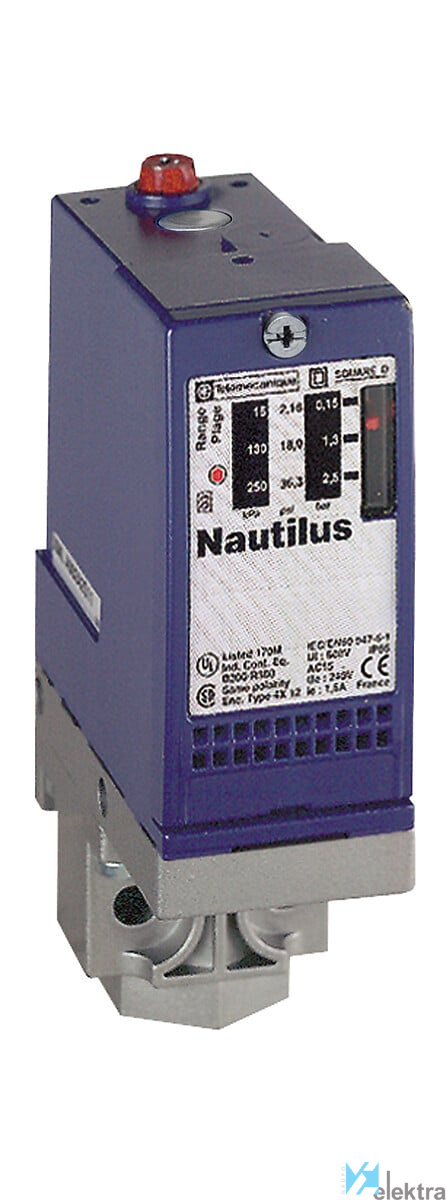

Objeto Sensor presión electromecánico
Cadencia máxima <= 60 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 3000000 ciclos
Funciones Acción de ajuste
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0,75 kg
Clase eléctrica Clase I
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN 60947-5-1. EN/IEC 60947-5-1. IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Garantía 18 meses
Profundidad 75 mm
Con pantalla No
Protección contra explosiones No
Tensión de servicio nominal Ue a CC 250 ~250 V
Altura 113 mm
Presión de cierre 3.5 ~265 bar
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Presión de rotura 1350 bar
Punto de encendido 20 ~300 bar
Versión electrónica Sí
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Con interruptor de encendido/apagado manual No
Conexión Rosca interior cilíndrica BSPP-G (ISO 228-1)
Grado de protección (IP) IP66
Adecuado como limitador No
Diámetro de la rosca 1/4 pulgada
Grado de protección (NEMA) Otros
Anchura 35 mm
Ejecución de la conexión eléctrica Conexión roscada
Ajuste inicial 20000 ~300000 hPa
Ajuste final 3500 ~265000 hPa
Número de contactos auxiliares como contacto 1
Adecuado como controlador de 2 puntos No
Adecuado como protección Sí
Presión de prueba máxima 675 bar
Con funcionamiento manual No
Presión diferencial 35 bar
Máx. presión de trabajo 300000 hPa
