0038732 SCHNEIDER VCD1 Int. Seccionador VARIO 3P 32A

Distribución Baja Tensión
APARAMENTA DE MANDO Y MANIOBRA
INTERRUPTOR DE LEVAS

Cod. 0038732 EAN 3389110724882 GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER ELECTRIC

SCHNEIDER VCD1 Int. Seccionador VARIO 3P 32A

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

104,47€

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER VCD1 Int. Seccionador VARIO 3P 32A

Interruptor seccionador 32A - 22mm

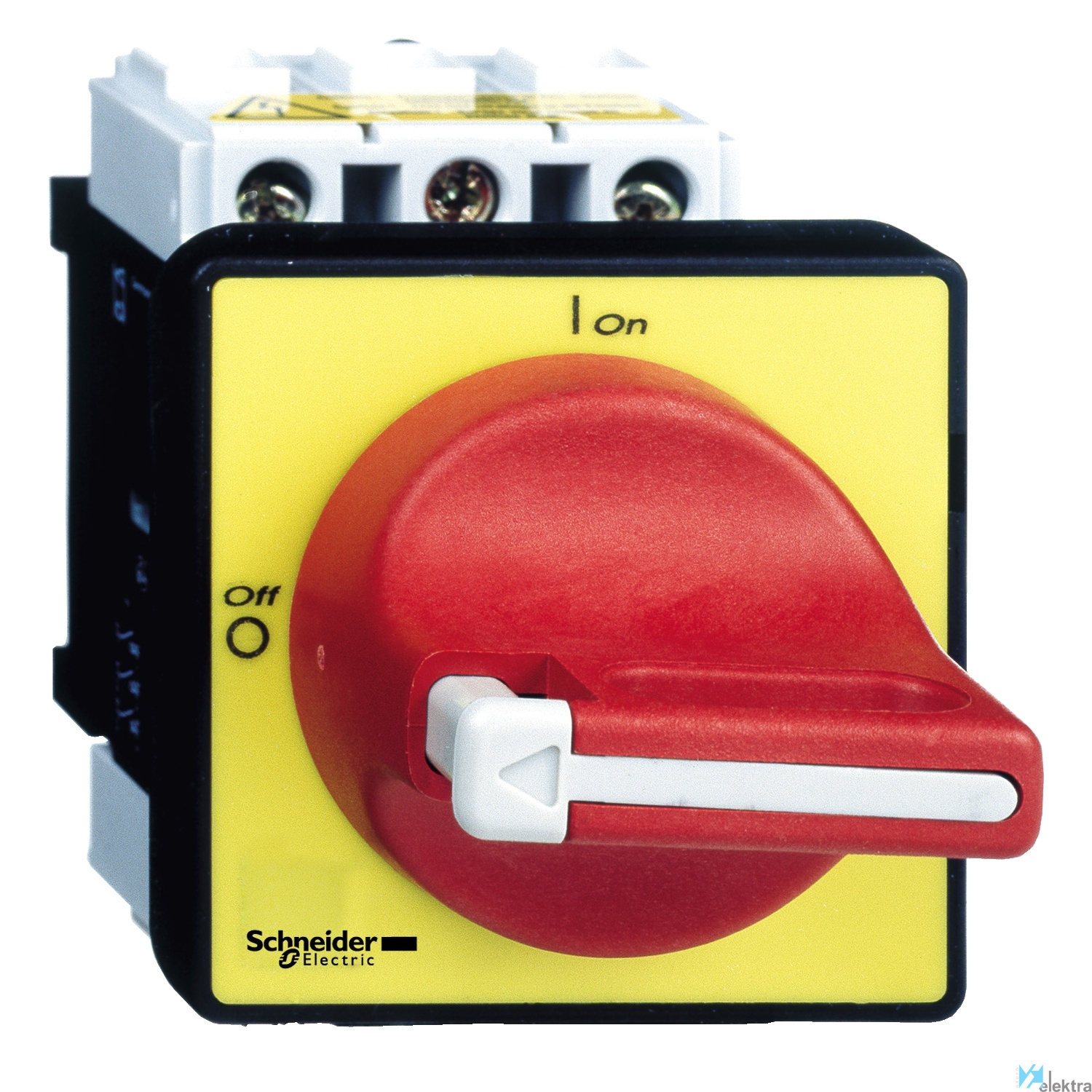

Interruptor-seccionador TeSys Vario para montaje en puerta, 3 polos, 32 A/690 V, para aplicaciones de conmutación de motor de hasta 11 kW a 400 V AC-23. Unidad completa compuesta por un cuerpo de interruptor V1 y una maneta roja con placa frontal amarilla KCD1PZ de 60 x 60 mm. Diseñado para uso como interruptor-seccionador principal y paro de emergencia. Maneta para bloqueo con candado, para 3 candados (se piden por separado). Maneta con fijación central en la puerta para dotar de grado de protección IP65 al montaje. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Seccionador paro de emergencia

Tensión 690 V CA 50/60 Hz

Normas IEC 60947-3

Par de apriete Circuito de alimentación : 2.1 N.m - sobre terminales de fijación por tornillo

Color básico Rojo/Amarillo

Endurancia mecánica 100000 ciclos

Durabilidad eléctrica 30000 ciclos DC-1...5. 100000 ciclos AC-21

Tipo de control Mando rotativo

Nº de polos 3P

Resistencia al fuego 960 °C conforme con IEC 60695-2-1

Potencia nominal 1.5 kW 230...240 V (AC-3). 11 kW 500 V (AC-23A). 15 kW 690 V (AC-23A). 7.5 kW 500 V (AC-3). 7.5 kW 6

Montaje Handle montaje sobre puerta. Switch montaje sobre carril simétrico. Switch montaje sobre placa. Hole

Tipo de red CA. CC

Grado de protección IP20/IP65

Color Maneta y placa frontal en rojo/amarillo

Intensidad 21.8 A (AC-23) en 400 V

Poder de corte 250 A 400 V AC-21A. 250 A 400 V AC-22A. 250 A 400 V AC-23A

Tratamiento TC

Certificaciones CCC. CSA. GL. UL

Conformidad con RoHS SI

Nº de contactos 3 NO

Temperatura de trabajo -20.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Ejecución como dispositivo de parada de emerg Sí

Ejecución del elemento accionador Empuñadura giratoria corta

Potencia de funcionamiento nominal en CA-3, 4 7.5 kW

Ejecución como conmutador-inversor No

Apto para montaje frontal central Sí

Corriente nominal de cortocircuito condiciona 10 kA

Intensidad nominal permanente Iu 32 A

Tensión de funcionamiento nominal máxima Ue C 690 V

Número de polos 3

Altura 74 mm

Ejecución como interruptor principal Sí

Resistencia de corriente nominal de corta dur 0.384 kA

Liberación de tensión opcional No

Construcción del dispositivo Técnica integrada fija para dispositivo integ

Interbloqueable Sí

Montaje en suelo No

Anchura 60 mm

Ejecución como interruptor de mantenimiento/r No

Ejecución como interruptor de seguridad No

Grado de protección (IP), frontal IP65

Profundidad 121 mm

Tensión nominal de funcionamiento 690 ~690 V

Color del elemento de accionamiento Rojo

Potencia de funcionamiento nominal a 400 V CA 11 kW

Apto para montaje frontal de 4 orificios No

Apto para la instalación del distribuidor No

Corriente permanente asignada con AC-21, 400 32 A

Número de interruptores 1

Accionamiento motorizado integrado No

Apto para montaje intermedio No

Accionamiento motorizado opcional No

Con cableado premontado No

Corriente permanente asignada a AC-23, 400 V 21.8 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,08 x 0,08 (m)
Volumen: 0,00 m3
Peso: 0,23 kg

Embalaje 2

Cantidad mínima embalaje: 24
Cantidad máxima embalaje: 24
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 5,83 kg

Embalaje 3

Cantidad mínima embalaje: 192
Cantidad máxima embalaje: 192
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 57,02 kg
