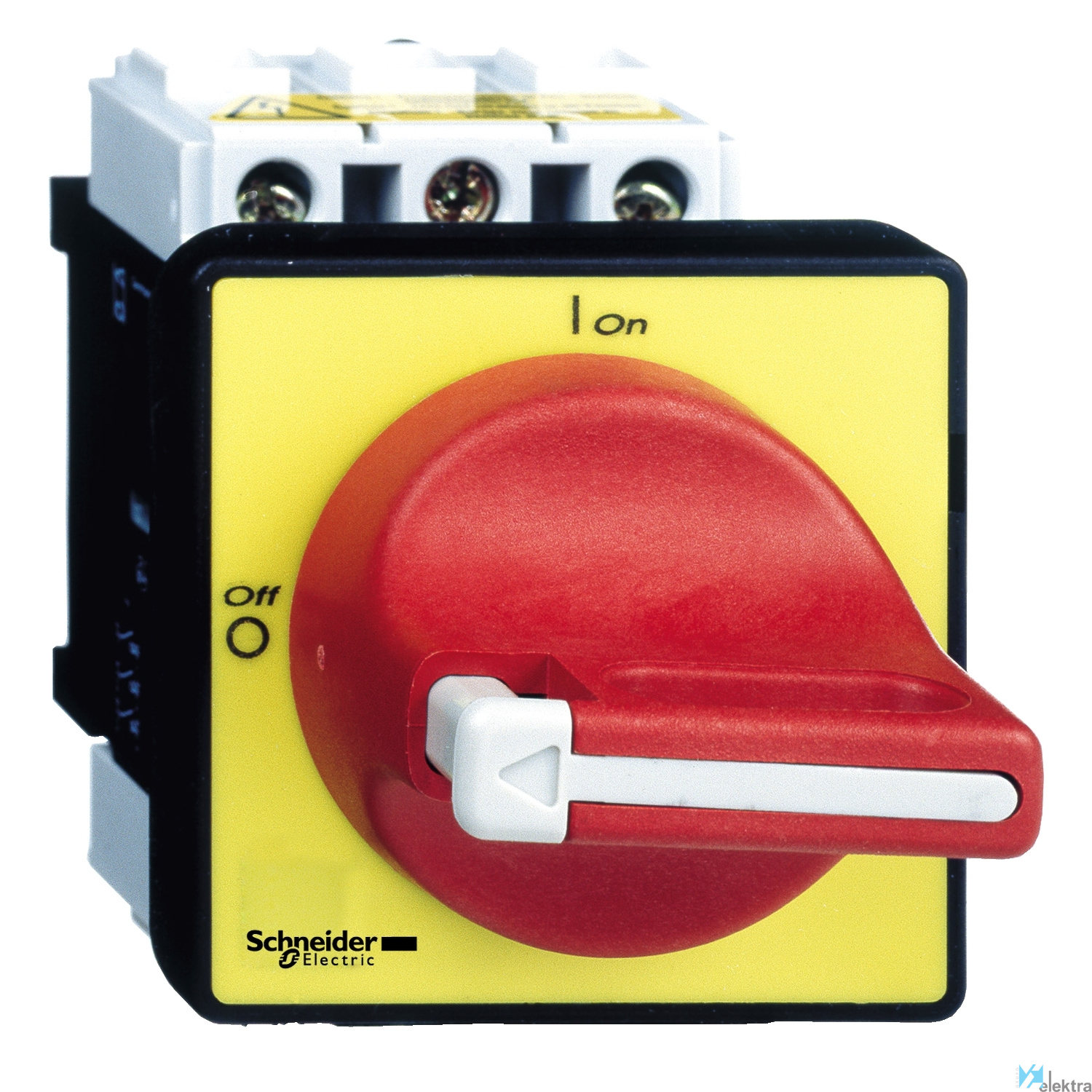

Objeto Interruptor seccionador
Tensión 690 V
Normas IEC 60947-3
Par de apriete 2,1 Nm
Endurancia mecánica 100000 ciclos
Tipo de control Mando rotativo
Nº de polos 3 NA
Montaje Handle montaje sobre puerta. Switch montaje sobre puerta. Con 4 tornillos para handle
Tipo de red CA, CC
Grado de protección IP20/IP65
Frecuencia 50.00 ~ 60.00 Hz
Color Negro, maneta: rojo, placa: amarillo
Intensidad 21,8 A
Garantía 18 meses
Conformidad con RoHS SI
Temperatura de trabajo -20.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Ejecución como dispositivo de parada de emerg Sí
Ejecución del elemento accionador Botón giratorio
Potencia de funcionamiento nominal en CA-3, 4 7.5 kW
Ejecución como conmutador-inversor No
Apto para montaje frontal central No
Intensidad nominal permanente Iu 32 A
Corriente nominal de cortocircuito condiciona 10 kA
Tensión de funcionamiento nominal máxima Ue C 690 V
Número de polos 3
Altura 74 mm
Ejecución como interruptor principal Sí
Resistencia de corriente nominal de corta dur 0.384 kA
Liberación de tensión opcional No
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Interbloqueable Sí
Montaje en suelo No
Anchura 60 mm
Ejecución como interruptor de mantenimiento/r No
Ejecución como interruptor de seguridad No
Grado de protección (IP), frontal IP65
Profundidad 109 mm
Tensión nominal de funcionamiento 690 ~690 V
Color del elemento de accionamiento Rojo
Potencia de funcionamiento nominal a 400 V CA 11 kW
Apto para montaje frontal de 4 orificios Sí
Corriente permanente asignada con AC-21, 400 32 A
Número de interruptores 1
Apto para la instalación del distribuidor Sí
Accionamiento motorizado integrado No
Poder de corte a 400 V 18.5 kW
Apto para montaje intermedio No
Accionamiento motorizado opcional No
Con cableado premontado No
Corriente permanente asignada a AC-23, 400 V 21.8 A
