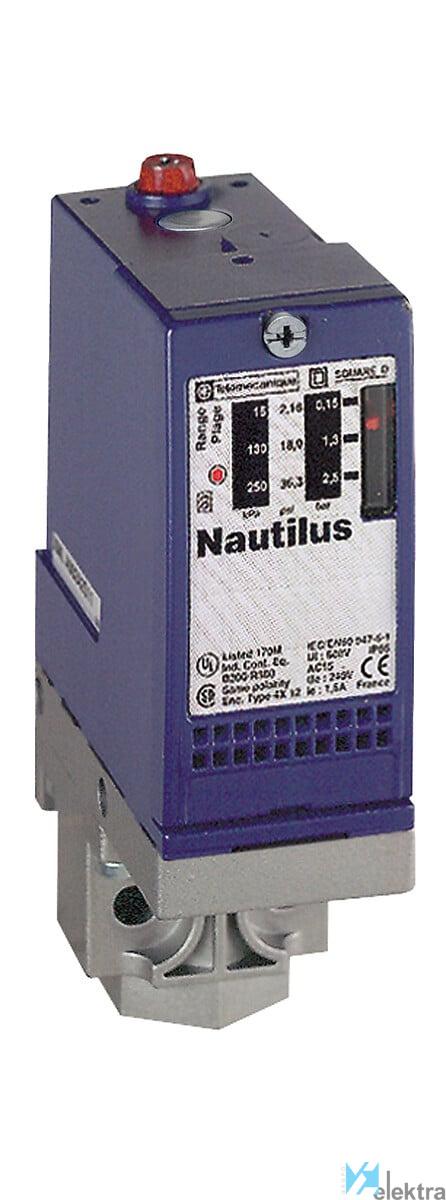

Objeto Sensor presión electromecánico
Cadencia máxima <= 60 ciclos en > 0 °C
Calibre AWG 20...AWG 14
Endurancia mecánica 6000000 ciclos
Funciones Acción de ajuste
Intensidad 3 A, B300, AC-15 (Ue = 120 V) de acuerdo con EN/IEC 60947-5-1. 1,5 A, B300, AC-15 (Ue = 240 V) de ac
Nº de contactos 1 C/O
Posición de conexión Cualquier posición
Nº bloques de terminales 4 terminales
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 500 V de acuerdo con EN/IEC 60947-1. 300 V de acuerdo con UL 508. 300 V de acuerdo con CSA C22.2 No
Material Envolvente en aleación de cinc. Contactos de plata.
Tratamiento TC (versión estándar)
Alto 113 mm
Ancho 35 mm
Profundidad 75 mm
Peso 0,75 kg
Protección contra cortacircuitos SI
Resistencia a vibraciones 4 gn (f = 30...500 Hz) de acuerdo con IEC 60068-2-6
Resistencia al choque 50 gn conforme con IEC 60068-2-27
Conformidad con RoHS SI
Grado de protección IP66
Normas CE. EN/IEC 60947-5-1. UL 508. CSA C22.2 No 14
Certificaciones BV. CCC. CSA. LROS (Lloyds Register of Shipping). UL. EAC
Garantía 18 meses
Con pantalla No
Protección contra explosiones No
Presión de cierre 4.5 ~142 bar
Presión de rotura 720 bar
Punto de encendido 10 ~160 bar
Versión electrónica Sí
Con funcionamiento manual No
Presión diferencial 18 bar
Profundidad 75 mm
Número de contactos auxiliares como contacto 1
Adecuado como protección Sí
Ajuste inicial 10000 ~160000 hPa
Tensión de servicio nominal Ue a 60 Hz CA 120 ~240 V
Tensión de servicio nominal Ue a CC 250 ~250 V
Adecuado como controlador de 2 puntos No
Adecuado como limitador No
Grado de protección (NEMA) Otros
Con interruptor de encendido/apagado manual No
Ajuste final 4500 ~142000 hPa
Altura 113 mm
Diámetro de la rosca 1/4 pulgada
Tensión de servicio nominal Ue a 50 Hz CA 120 ~240 V
Presión de prueba máxima 360 bar
Conexión Rosca interior cilíndrica BSPP-G (ISO 228-1)
Ejecución de la conexión eléctrica Conexión roscada
Anchura 35 mm
Máx. presión de trabajo 160000 hPa
Grado de protección (IP) IP66
