  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0041302   EAN 3389110234329 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

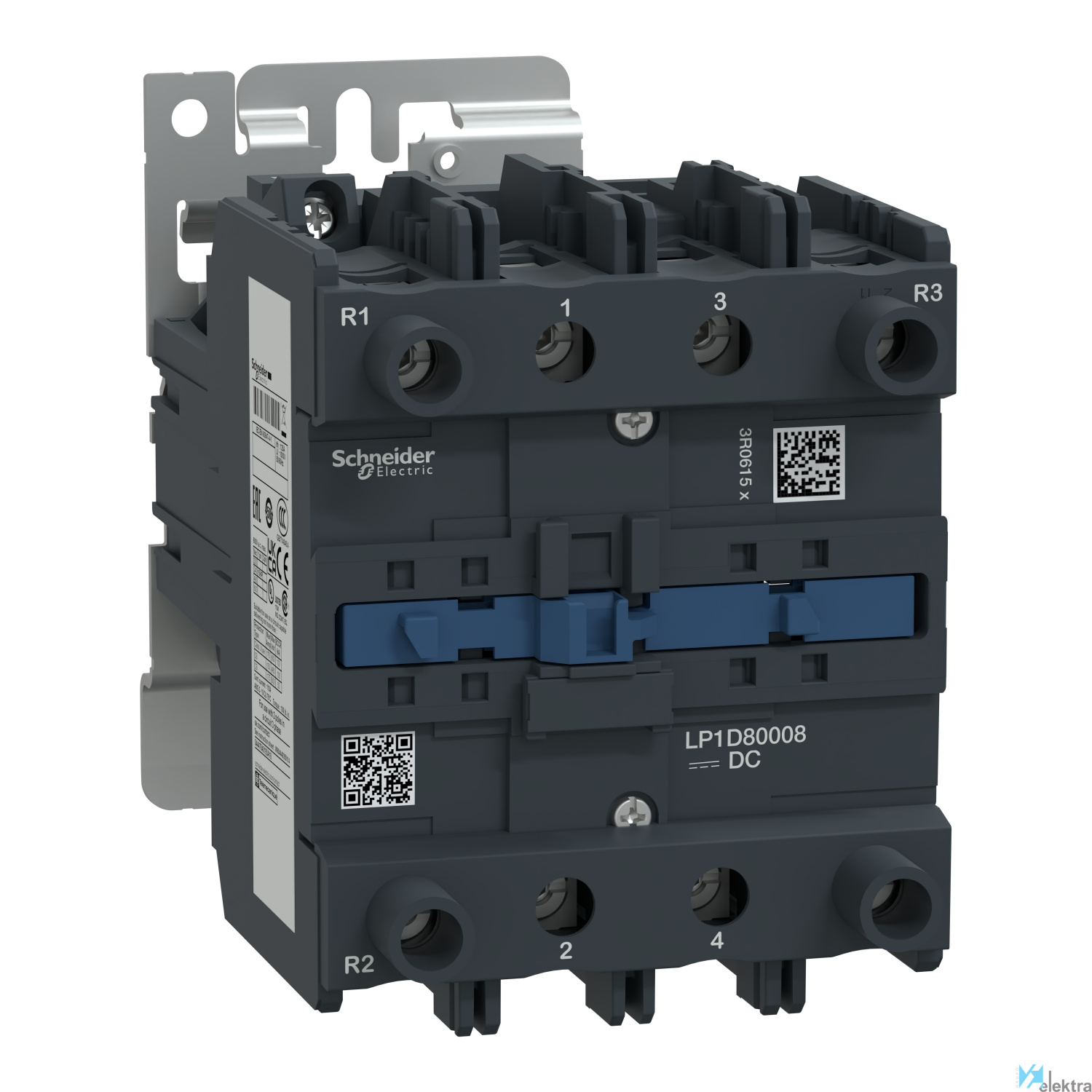

SCHNEIDER LP1D80008BD Contactor 80A 2P+2R 24vdc

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

1.075,35€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER LP1D80008BD Contactor 80A 2P+2R 24vdc

Contactor Tesys D - 4P(2 NA + 2 NF) - AC-1 - <= 440 V 125 A - 24 V CC bobina

Contactor TeSys Deca, 4 polos (2NO+2NC), para aplicaciones de carga no inductiva de hasta 125 A/690 V AC-1. Incluye una bobina de 24 V CC, conexión de alimentación mediante terminales de tornillo y conexión de control mediante terminales de abrazadera de tornillo. Para velocidades de operación hasta 3600 ciclos/hora y entornos hasta 60 °C, proporciona alta confiabilidad y durabilidad. Compacto (96 mm de ancho), montaje en carril DIN o fijación por tornillos. Si no dispone de contactos auxiliares integrados, se pueden añadir bloques de contactos auxiliares de montaje frontal (se deben pedir por separado). Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine). Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine).

Características básicas

Objeto Conector
Tensión <= 1000 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 9 N.m
Grado de contaminación 3
Endurancia mecánica 4 Mciclos
Durabilidad eléctrica 0.8 Mciclos 125 A AC-1 en Ue <= 440 V
Tipo de control DC Estándar
Categoría de empleo AC-1
Nº de polos 4P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 1000 V para circuito de alimentación de acuerdo con IEC 60947-4-1. 600 V para circuito de alimentaci
Montaje Placa. Carril
Capacidad de corte 1100 A en 440 V para circuito de alimentación de acuerdo con IEC 60947
Intensidad 125 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Nº de contactos 2 NA + 2 NC
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 96 mm
Número de contactos normalmente cerrados como 2
Número de contactos normalmente abiertos como 2
Apto para instalación en serie No
Profundidad 196 mm
Corriente de funcionamiento nominal Ie en CA- 125 A
Altura 127 mm
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 24 V

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,22 x 0,16 x 0,12 (m)
  • Volumen: 0,00 m3
  • Peso: 2,78 kg
