0059732 SCHNEIDER LC3D32AP7 Arr Est-Tri 230V 50/60Hz Placa
0059732 SCHNEIDER LC3D32AP7 Arr Est-Tri 230V 50/60Hz Placa
  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0059732   EAN 3389110550382 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC3D32AP7 Arr Est-Tri 230V 50/60Hz Placa

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

1.138,18€



Impuestos no incluidos.
Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

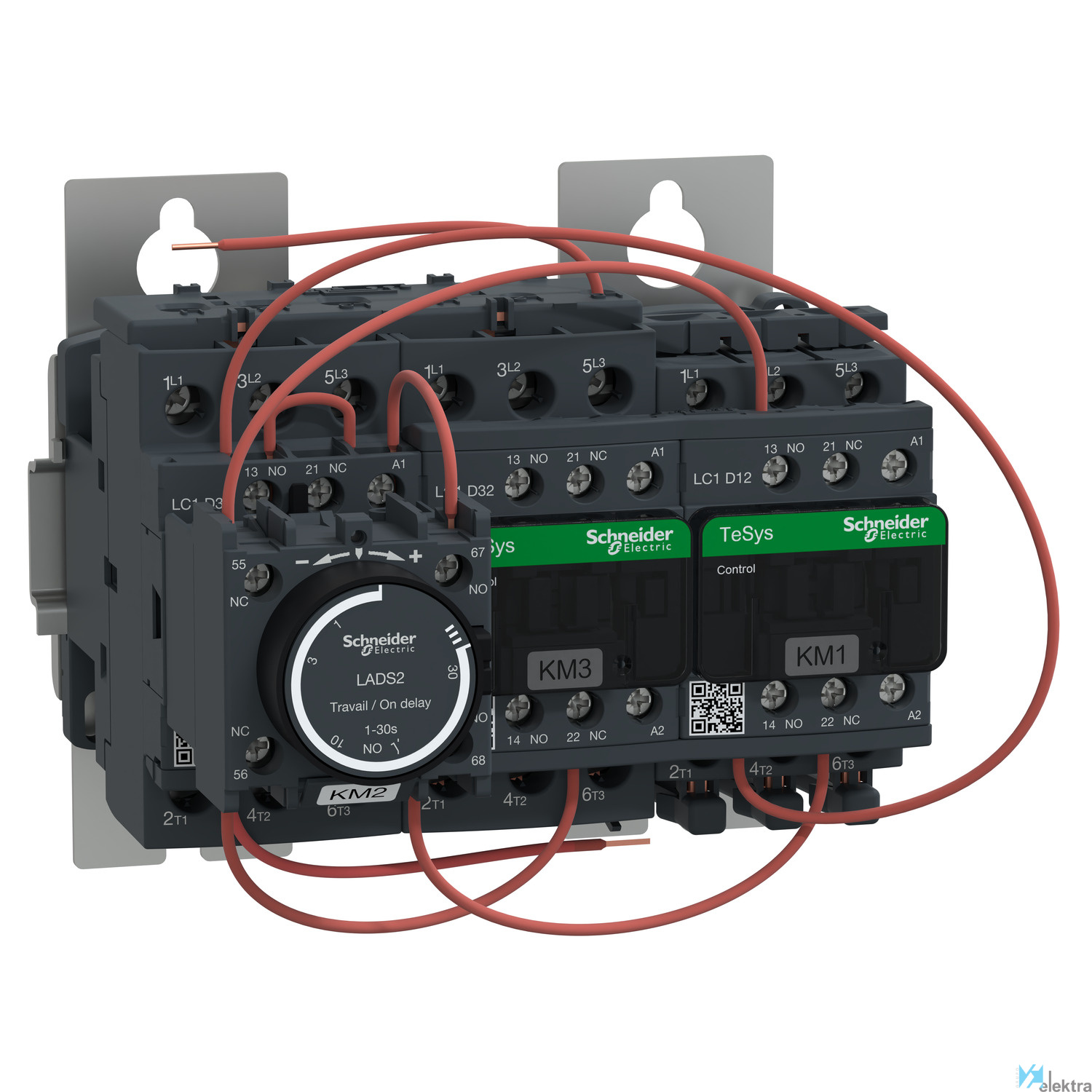

SCHNEIDER LC3D32AP7 Arr Est-Tri 230V 50/60Hz Placa

TeSys D - star delta starter - 3 x 3P (3 NO) - 32 A - 230 V AC coil

TeSys D, arrancador estrella-triángulo, 3x3p (3 NA), 32A, 230 V AC Bobina. Gama: TeSys - nombre del producto: TeSys D - nombre corto del dispositivo: LC3D - aplicación de contactor: control del motor - categoría de empleo: AC-3 - presentación del dispositivo: precableado - potencia del motor en kW: 15 kW en 220/230 V CA 50/60 Hz, 25 kW en 380/400 V CA 50/60 Hz, 30 kW a 440 V CA 50/60 Hz, 30 kW en 415 V CA 50/60 Hz - categoría de sobretensión: III - [Ui] tensión nominal de aislamiento: 600 V certificaciones CSA circuito de alimentación, 600 V certificaciones CSA circuito de Señalización, 600 V certificaciones UL circuito de alimentación, 600 V certificaciones UL circuito de Señalización, 690 V de acuerdo con IEC 60947-1 circuito de Señalización, 690 V de acuerdo con IEC 60947-4-1 circuito de alimentación - tipo de interbloqueo: mecánico - soporte de montaje: placa - normas: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificaciones: BV, CCC, CSA, DNV, GL, GOST, LROS, RINA, UL.

Características básicas

Objeto Arrancador
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación
Normas EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1. UL 508. CSA C22.2 No 14
Par de apriete Circuito de alimentación : 1.7 N.m - Circuito de control : 1.7 N.m
Grado de contaminación 3
Endurancia mecánica 15 Mciclos
Durabilidad eléctrica 1.65 Mciclos 32 A AC-3 <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-3
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa
Frecuencia 25.00 ~ 400.00 Hz
Intensidad 32 A (<= 60 °C) CA AC-3for circuito de alimentación en <= 440 V
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 30 cyc/h en <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Potencia de motor 15 kW en 220/230 V CA 50/60 Hz. 25 kW en 380/400 V CA 50/60 Hz. 30 kW en 415 V CA 50/60 Hz. 30 kW a
Equipo Cubierta protectora
Conformidad con RoHS SI
Categoría de sobretensión III
Temperatura de trabajo -40.00 ~ 70.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 25 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 14.9 kW
Corriente de funcionamiento nominal Ie en CA- 32 A
Altura 124 mm
Tipo de tensión de accionamiento AC
Grado de protección (IP) IP20
Anchura 166 mm
Voltaje nominal de suministro piloto piloto p 230 ~230 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 149 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Función Contactor estrella-triángulo
Grado de protección (NEMA) Otros

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,23 x 0,16 x 0,18 (m)
  • Volumen: 0,01 m3
  • Peso: 1,75 kg

Embalaje 2

  • Cantidad mínima embalaje: 27
  • Cantidad máxima embalaje: 27
  • Medidas: 0,80 x 0,60 x 0,75 (m)
  • Volumen: 0,36 m3
  • Peso: 56,71 kg
