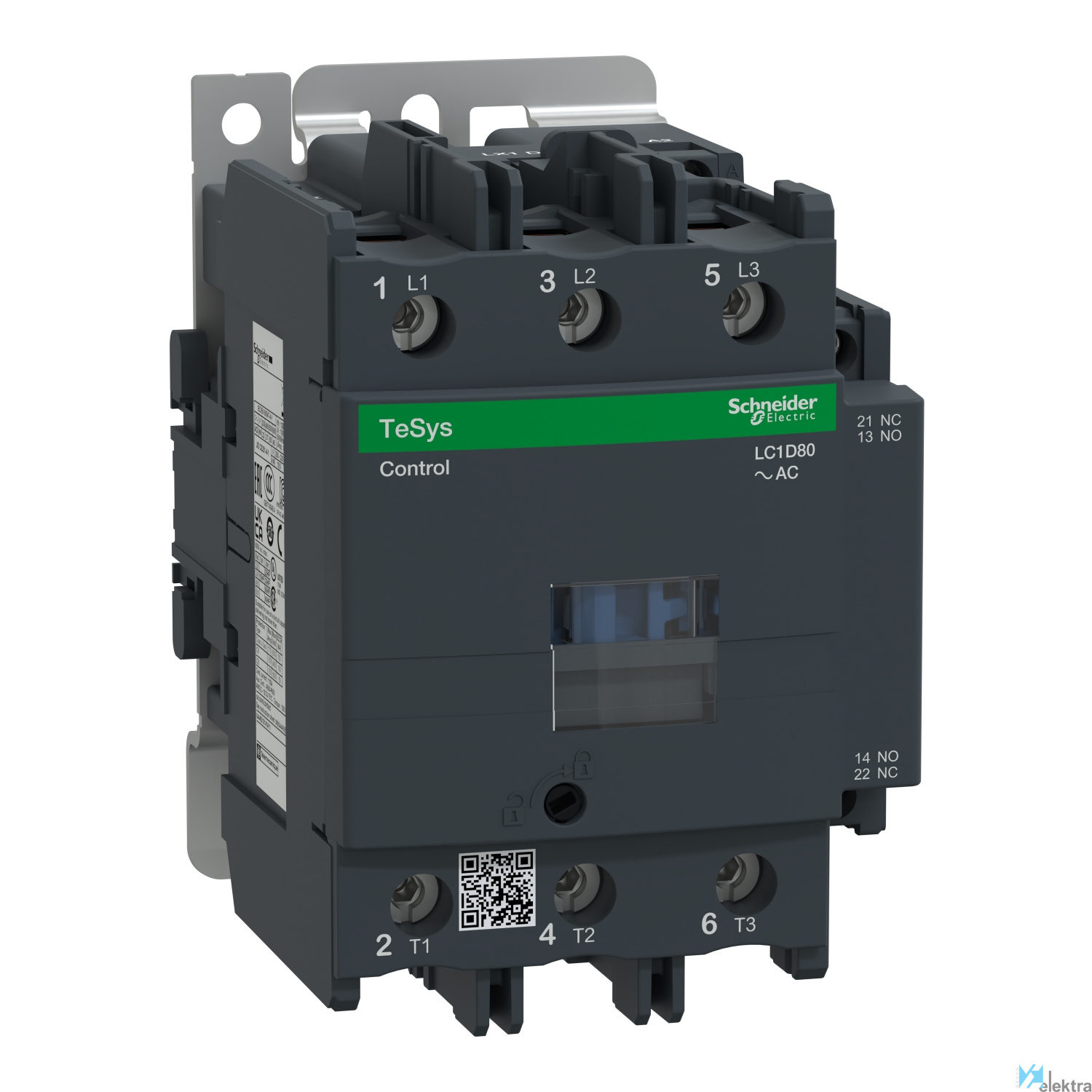

Objeto Conector
Tensión <= 690 V CAfor circuito de alimentación. <= 300 V CC 25...400 Hz para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de alimentación : 9 N.m - Circuito de control : 1.2 N.m
Grado de contaminación 3
Endurancia mecánica 4 Mciclos
Durabilidad eléctrica 0.8 Mciclos 125 A AC-1 en Ue <= 440 V. 1.5 Mciclos 80 A AC-3 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 1000.00 V
Montaje Placa. Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 1100 A en 440 V para circuito de alimentación de acuerdo con IEC 60947
Intensidad 125 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación. 80 A (<= 60 °C) en <= 440 V CA A
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C
Aplicaciones Control del motor. Carga resistiva
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 85 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Potencia de funcionamiento nominal en CA-3, 4 37 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 130 mm
Corriente de funcionamiento nominal Ie en CA- 80 A
Corriente de funcionamiento nominal Ie a 400 32 A
Tipo de tensión de accionamiento AC
Altura 127 mm
Potencia nominal de funcionamiento a 400 V, C 15 kW
