Grupo Elektra : 0060404 SCHNEIDER LC1D95E7 Cont 95A 1NA/1NC 48V 50/60Hz

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

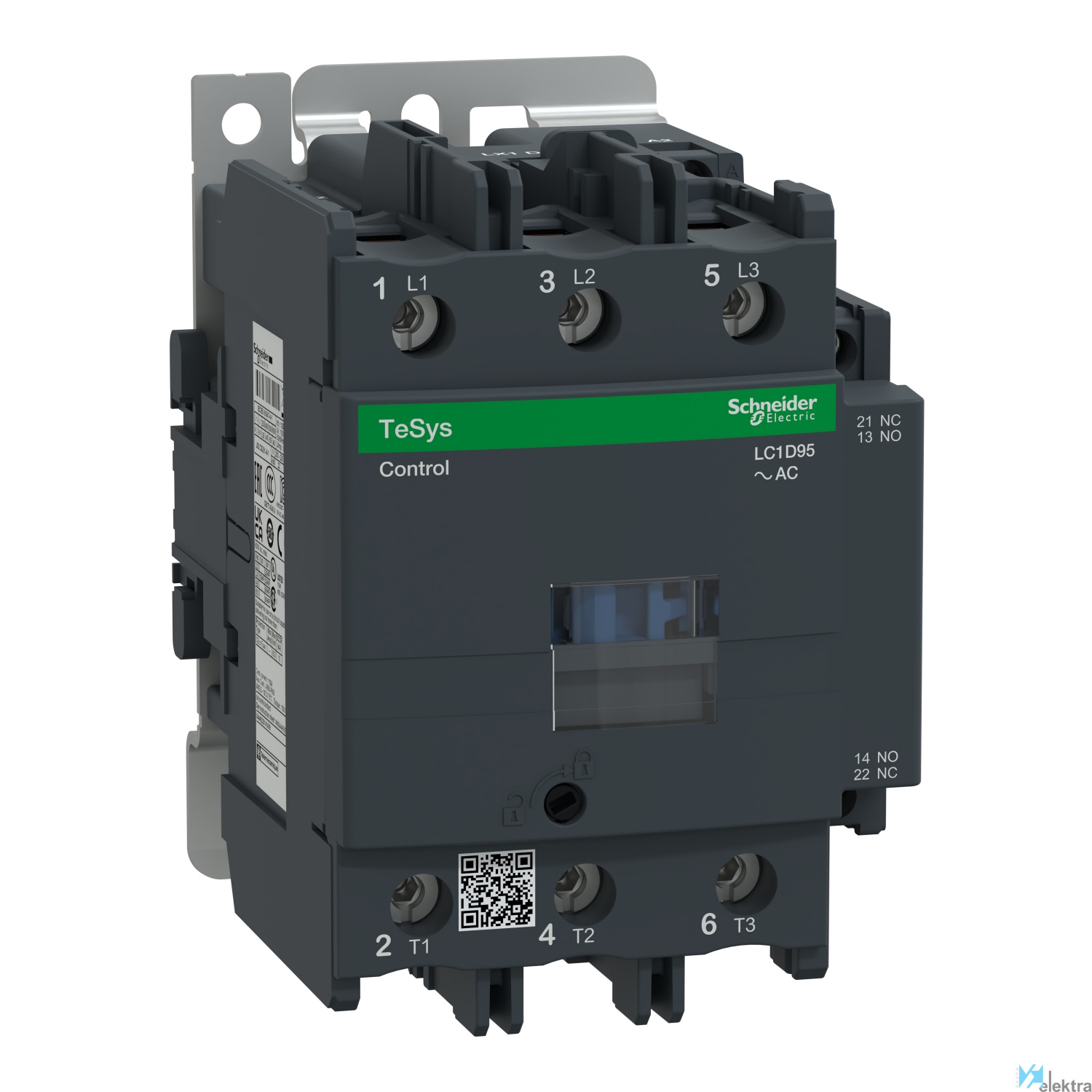

SCHNEIDER LC1D95E7 Cont 95A 1NA/1NC 48V 50/60Hz

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 95 A - 48 V CA 50/60 Hz bobina

Contactor TeSys D de 3 polos (3 NA) para aplicaciones de control de motores de hasta 95 A/1000 V AC-3 (45 kW a 400 V). Proporciona una bobina de 48 V CA a 50/60 Hz, contactos auxiliares integrados 1 NA + 1 NC, conexiones de alimentación mediante bornes de tornillo y conexiones de control con bornes de tornillo. Proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos/hora y entornos con una temperatura máxima de 60 °C. Compacto (85mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión <= 1000 V CA para circuito de alimentación. <= 300 V CC 25...400 Hz para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de alimentación : 9 N.m - Circuito de control : 1.2 N.m

Grado de contaminación 3

Endurancia mecánica 4 Mciclos

Durabilidad eléctrica 1.2 Mciclos 95 A AC-3 en Ue <= 440 V. 1.3 Mciclos 125 A AC-1 en Ue <= 440 V

Tipo de control CA 50/60 Hz

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 1000.00 V

Montaje Placa. Carril

Frecuencia 25.00 ~ 400.00 Hz

Capacidad de corte 1100 A en 440 V para circuito de alimentación de acuerdo con IEC 60947

Intensidad 125 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación. 95 A (<= 60 °C) en <= 440 V CA A

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. DNV. GL. GOST. RINA. LROS

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -5.00 ~ 60.00 °C

Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 85 mm

Voltaje nominal de suministro piloto piloto p 48 ~48 V

Potencia de funcionamiento nominal en CA-3, 4 45 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Profundidad 130 mm

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Corriente de funcionamiento nominal Ie en CA- 95 A

Tipo de tensión de accionamiento AC

Corriente de funcionamiento nominal Ie a 400 32 A

Altura 127 mm

Potencia nominal de funcionamiento a 400 V, C 15 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,14 x 0,14 x 0,10 (m)
Volumen: 0,00 m3
Peso: 1,56 kg

Embalaje 2

Cantidad mínima embalaje: 5
Cantidad máxima embalaje: 5
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 8,26 kg

Embalaje 3

Cantidad mínima embalaje: 80
Cantidad máxima embalaje: 80
Medidas: 0,60 x 0,80 x 0,80 (m)
Volumen: 0,38 m3
Peso: 140,42 kg

Productos
relacionados

Accesorio

Cód. 0062950

SCHNEIDER ELECTRIC

SCHNEIDER LADN11 Bloque Cont Aux 1NA/1NC Front

Entrega a consultar

20,94€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062971

SCHNEIDER ELECTRIC

SCHNEIDER LADN22 Bloque Cont Aux 2NA/2NC Front

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062986

SCHNEIDER ELECTRIC

SCHNEIDER LADN40 Bloque Cont Aux 4NA Front

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062967

SCHNEIDER ELECTRIC

SCHNEIDER LADN20 Bloque Cont Aux 2NA Front

Entrega a consultar

21,08€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062979

SCHNEIDER ELECTRIC

SCHNEIDER LADN31 Bloque Cont Aux 3NA/1NC Front

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0063012

SCHNEIDER ELECTRIC

SCHNEIDER LADT2 Bloque Cont Temp -T- 1-30S

Entrega a consultar

148,73€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062996

SCHNEIDER ELECTRIC

SCHNEIDER LADR2 Bloque Cont Temp -R- 0,1-30S

Entrega a consultar

149,92€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0063004

SCHNEIDER ELECTRIC

SCHNEIDER LADS2 Bloque Cont Temp -T- 1-30S

Entrega a consultar

194,23€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0063008

SCHNEIDER ELECTRIC

SCHNEIDER LADT0 Bloque Cont Temp -T- 0,1-3S

Entrega a consultar

148,73€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062992

SCHNEIDER ELECTRIC

SCHNEIDER LADR0 Bloque Cont Temp -R- 0,1-3S

Entrega a consultar

149,92€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062958

SCHNEIDER ELECTRIC

SCHNEIDER LADN13 Bloque Cont Aux 1NA/3NC Front

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062941

SCHNEIDER ELECTRIC

SCHNEIDER LADN02 Bloque Cont Aux 2NC Front

Entrega a consultar

20,94€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062923

SCHNEIDER ELECTRIC

SCHNEIDER LAD8N11 Bloque Cont Aux 1NA/1NC Lateral

Entrega a consultar

29,18€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062945

SCHNEIDER ELECTRIC

SCHNEIDER LADN04 Bloque Cont Aux 4NC Front

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0063016

SCHNEIDER ELECTRIC

SCHNEIDER LADT4 Bloque Cont Temp -T- 10-180S

Entrega a consultar

179,63€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062926

SCHNEIDER ELECTRIC

SCHNEIDER LAD8N20 Bloque Cont Aux 2NA Lateral

Entrega a consultar

29,18€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0063000

SCHNEIDER ELECTRIC

SCHNEIDER LADR4 Bloque Cont Temp -R- 10-180S

Entrega a consultar

180,45€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0059145

SCHNEIDER ELECTRIC

SCHNEIDER LRD3365 Rele Termico 80-104A

Entrega a consultar

447,78€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0062921

SCHNEIDER ELECTRIC

SCHNEIDER LAD8N02 Bloque Cont Aux 2NC Lateral

Entrega a consultar

29,18€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0572561

SCHNEIDER ELECTRIC

SCHNEIDER LADN22S Bloque Auxiliar Contactos 2NO+2N

Entrega a consultar

38,58€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0650188

SCHNEIDER ELECTRIC

SCHNEIDER GV4PE115N MotBreak Therm/Mag 115A 50kA E

Entrega a consultar

1.203,22€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Recambio

Cód. 0017503

SCHNEIDER ELECTRIC

SCHNEIDER LX1D6E7 Bobina 48V 50/60Hz

Entrega a consultar

68,77€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0363253

SCHNEIDER ELECTRIC

SCHNEIDER LA9D8069 JUEGO CONEX POTENCIA

Entrega a consultar

142,13€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0021911

SCHNEIDER ELECTRIC

SCHNEIDER LA9D4002 Kit Condenacion Mecanica D40-D6

Entrega a consultar

94,97€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0009326

SCHNEIDER ELECTRIC

SCHNEIDER LA9D50978 Kit Condenacion Mecanica D50

Entrega a consultar

55,49€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0009251

SCHNEIDER ELECTRIC

SCHNEIDER LA4DE2E Modulo Varistancia 24/48V

Entrega a consultar

42,06€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0009243

SCHNEIDER ELECTRIC

SCHNEIDER LA4DA2E Modulo RC 24/48V

Entrega a consultar

48,41€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0650230

SCHNEIDER ELECTRIC

SCHNEIDER GV4PEM115S MotBreak MultiTh/Mag 115A 100

Entrega a consultar

2.114,18€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0650156

SCHNEIDER ELECTRIC

SCHNEIDER GV4P115N MotBreak Therm/Mag 115A 50kA El

Entrega a consultar

1.443,99€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0650124

SCHNEIDER ELECTRIC

SCHNEIDER GV4LE115S Motor Breaker Mag 115A 100kA E

Entrega a consultar

1.182,21€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Otros

Cód. 0650090

SCHNEIDER ELECTRIC

SCHNEIDER GV4L115N Motor Breaker Mag 115A 50kA Eli

Entrega a consultar

974,53€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0572559

SCHNEIDER ELECTRIC

SCHNEIDER LAD9ET3S PROTECTOR DE SEGURIDAD Tesys E

Entrega a consultar

14,93€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0363424

SCHNEIDER ELECTRIC

SCHNEIDER LAD7X3 PLATINA MONTAJE RETROFIT (GV3+D40

Entrega a consultar

32,02€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0363256

SCHNEIDER ELECTRIC

SCHNEIDER LA9D80962 BARRETA PARALELO

Entrega a consultar

53,20€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0032532

SCHNEIDER ELECTRIC

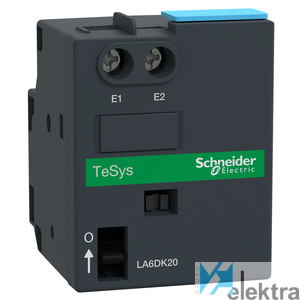

SCHNEIDER LA6DK20E Bloque Retencion Mecanica 48V
