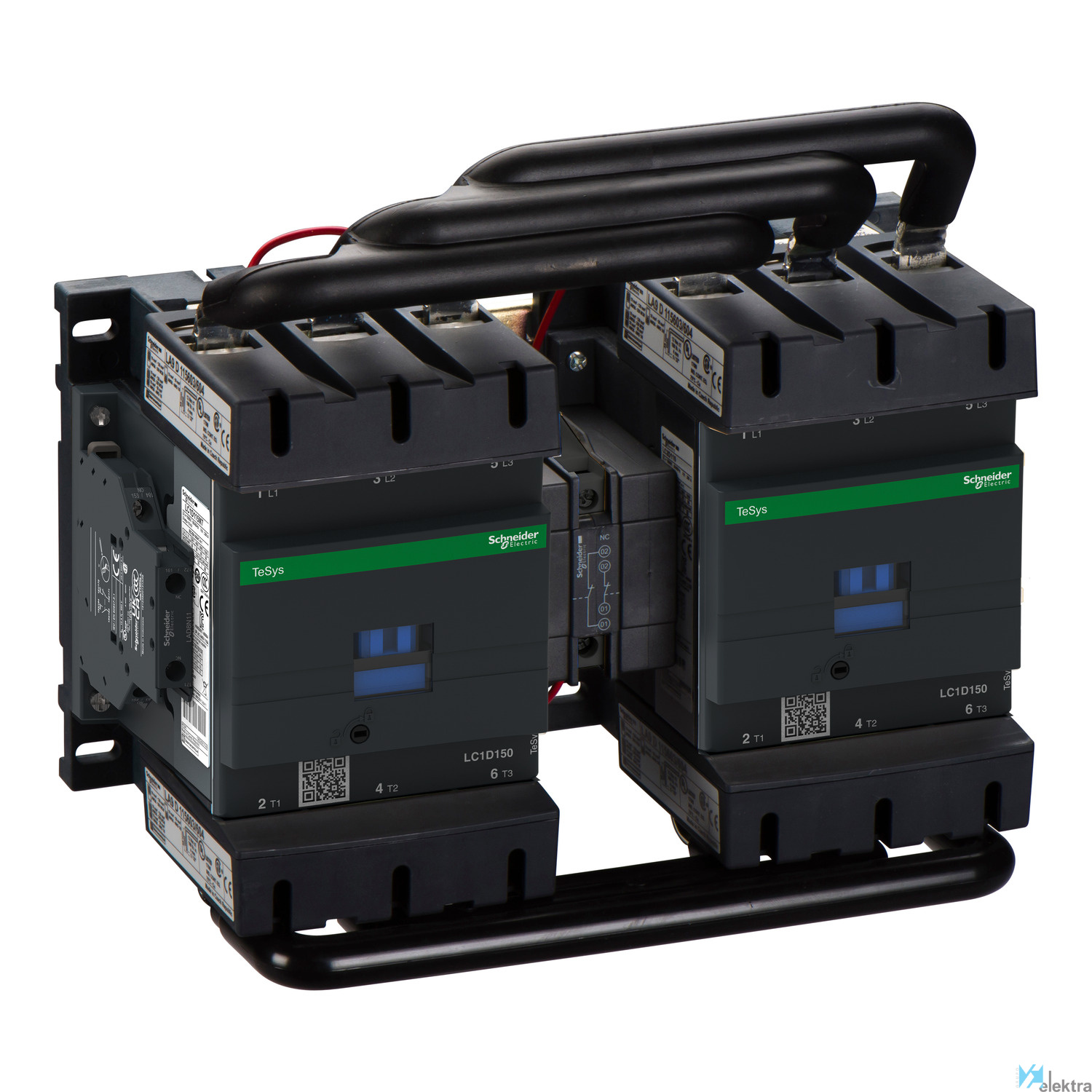

Objeto Contactor de inversión
Tensión <= 1000 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.2 N.m - Circuito de alimentación : 12 N.m
Grado de contaminación 3
Endurancia mecánica 8000000 ciclos
Durabilidad eléctrica 0.85 Mciclos 150 A AC-3 en Ue <= 440 V. 1 Mciclos 200 A AC-1 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 1000.00 V
Montaje Placa. Carril
Capacidad de corte 1400 A en 440 V para circuito de alimentación de acuerdo con IEC 60947
Intensidad 200 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación. 150 A (<= 60 °C) en <= 440 V CA
Altitud de trabajo 3000 m sin reducción temperatura
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Potencia de motor 100 kW en 660...690 V CA 50/60 Hz. 40 kW en 220...230 V CA 50/60 Hz. 75 kW en 1000 V CA 50/60 Hz. 75
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 75 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 74.6 kW
Altura 158 mm
Tipo de tensión de accionamiento AC
Corriente de funcionamiento nominal Ie en CA- 150 A
Grado de protección (IP) IP20
Anchura 266 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Montaje en carril posible No
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 148 mm
Función Contactor de inversión
Grado de protección (NEMA) Otros
