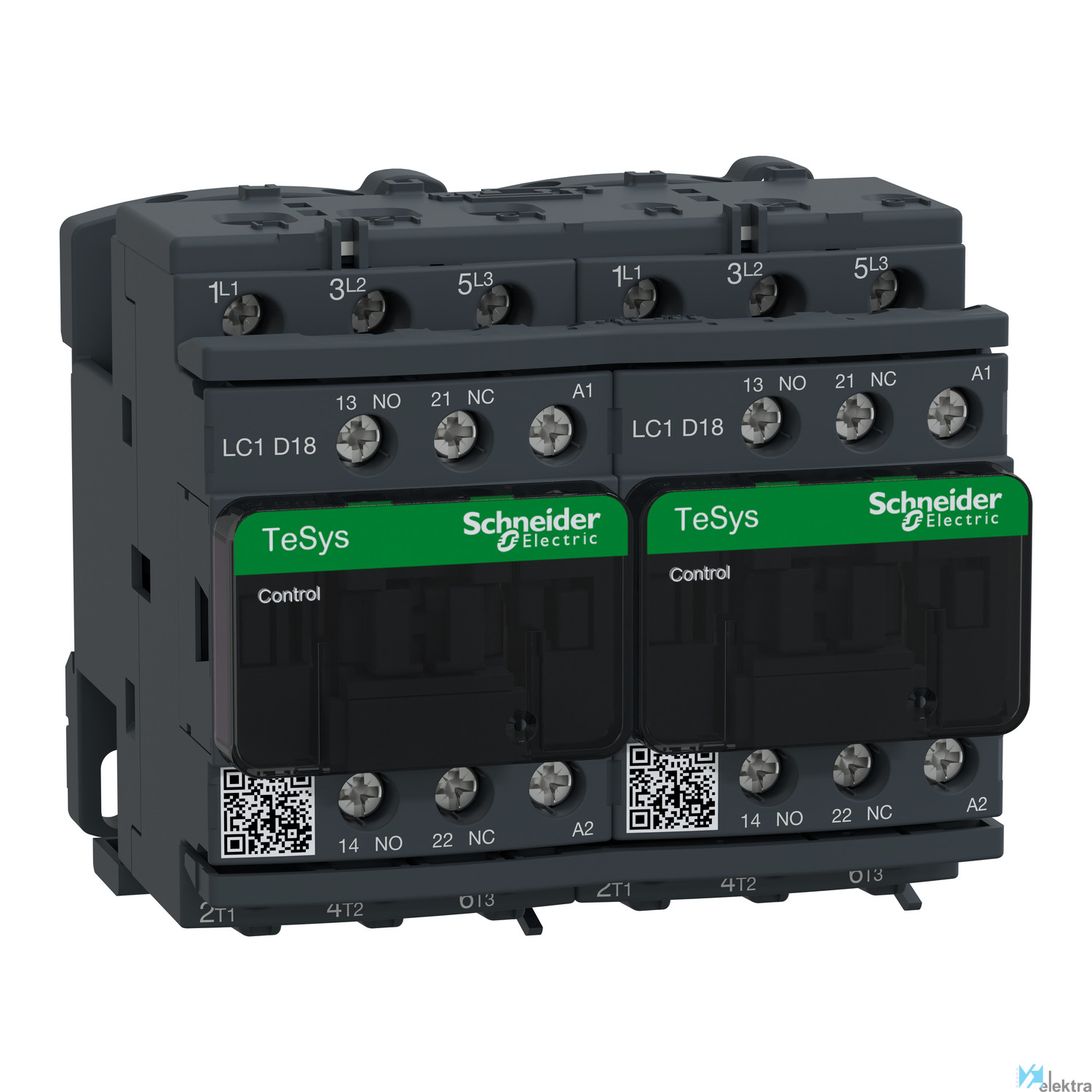

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Capacidad de corte 300 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.65 Mciclos 18 A AC-3 en Ue <= 440 V. 1 Mciclos 32 A AC-1 en Ue <= 440 V
Endurancia mecánica 15 Mciclos
Intensidad 18 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 32 A (<= 60 °C) a <= 440 V CA AC-1
Potencia de motor 10 kW a 500 V CA 50/60 Hz. 10 kW a 660...690 V CA 50/60 Hz. 4 kW a 220...230 V CA 50/60 Hz. 7.5 kW a
Nº de polos 3P
Par de apriete Circuito de alimentación : 1.7 N.m - Circuito de control : 1.7 N.m
Temperatura de trabajo -20.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control CA 50/60 Hz
Tratamiento TH conforme con IEC 60068-2-30
Alto 77 mm
Ancho 90 mm
Profundidad 86 mm
Peso 0.707 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Conformidad con RoHS SI
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 7.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 7.46 kW
Corriente de funcionamiento nominal Ie en CA- 18 A
Altura 77 mm
Tipo de tensión de accionamiento AC
Grado de protección (IP) IP20
Anchura 90 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 86 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Función Contactor de inversión
Grado de protección (NEMA) Otros
