Grupo Elektra : 0061157 SCHNEIDER LC1D09FE7 Cont 9A 1NA/1NC 115V 50/60Hz

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

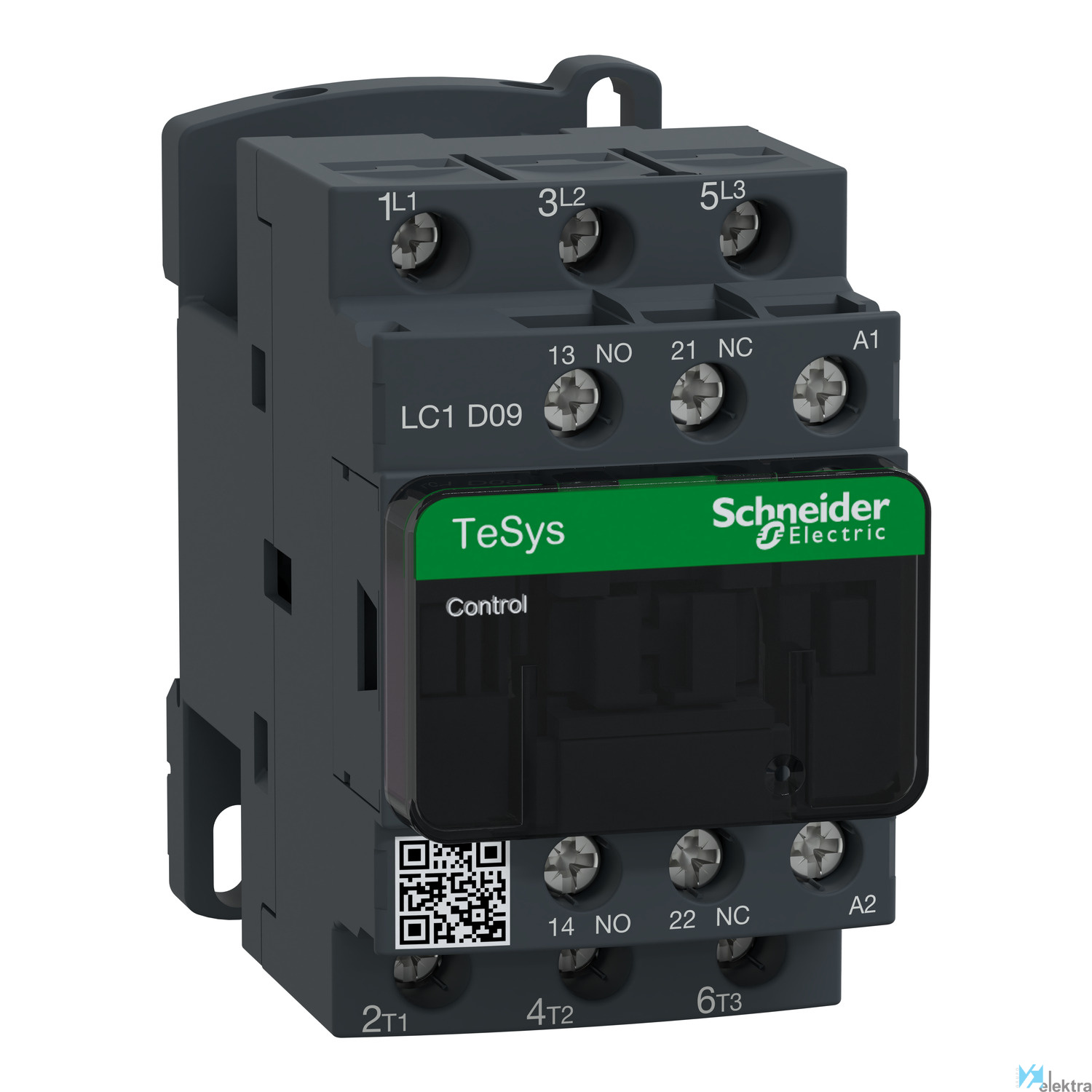

SCHNEIDER LC1D09FE7 Cont 9A 1NA/1NC 115V 50/60Hz

Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 115 V CA bobina

Contactor TeSys D de 3 polos (3 NA) para aplicaciones de control de motores de hasta 9 A/690 V AC-3 (4 kW a 400 V). Proporciona una bobina de 115 V CA a 50/60 Hz, contactos auxiliares integrados 1 NA + 1 NC (espejo NC certificado) y conexión mediante bornes de tornillo. Proporciona gran fiabilidad y durabilidad en aplicaciones exigentes con velocidades de maniobra de hasta 3600 ciclos/hora y entornos con una temperatura máxima de 60 °C. Compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Contactor

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de alimentación : 1.7 N.m - Circuito de control : 1.7 N.m

Grado de contaminación 3

Endurancia mecánica 15 Mciclos

Durabilidad eléctrica 0.6 Mciclos 25 A AC-1 en Ue <= 440 V. 2 Mciclos 9 A AC-3 en Ue <= 440 V

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Impedancia 2.5 MOhm a 50 Hz - Ith 25 A para circuito de alimentación

Montaje Placa. Carril

Frecuencia 25.00 ~ 400.00 Hz

Intensidad 25 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación. 9 A (<= 60 °C) a <= 440 V CA AC-3

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Conformidad con RoHS SI

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -20.00 ~ 60.00 °C

Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 45 mm

Voltaje nominal de suministro piloto piloto p 115 ~115 V

Potencia de funcionamiento nominal en CA-3, 4 4 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Profundidad 86 mm

Corriente de funcionamiento nominal Ie en CA- 9 A

Tipo de tensión de accionamiento AC

Altura 77 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,11 x 0,09 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,35 kg

Embalaje 2

Cantidad mínima embalaje: 20
Cantidad máxima embalaje: 20
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 7,40 kg

Embalaje 3

Cantidad mínima embalaje: 320
Cantidad máxima embalaje: 320
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 130,00 kg
