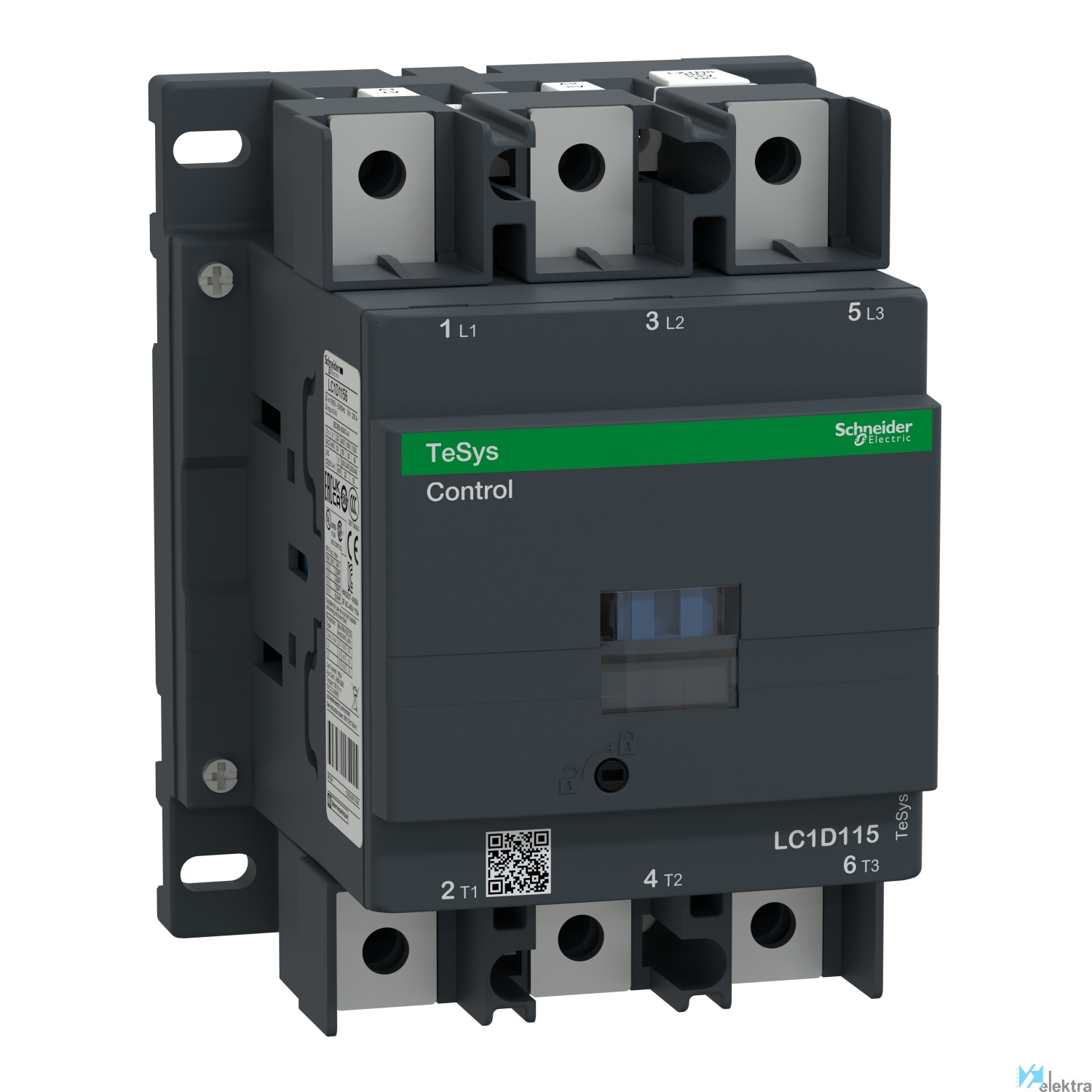

Objeto Conector
Tensión <= 1000 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.2 N.m - Circuito de alimentación : 12 N.m
Grado de contaminación 3
Endurancia mecánica 8 Mciclos
Durabilidad eléctrica 0.8 Mciclos 200 A AC-1 en Ue <= 440 V. 0.95 Mciclos 115 A AC-3 en Ue <= 440 V
Tipo de control DC Estándar
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 1000.00 V
Montaje Placa. Carril
Capacidad de corte 1100 A en 440 V para circuito de alimentación de acuerdo con IEC 60947
Intensidad 200 A (<= 60 °C) en <= 440 V CA AC-1 para circuito de alimentación. 115 A (<= 60 °C) en <= 440 V CA
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 1200 cyc/h en <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Potencia de motor 30 kW en 220...230 V CA 50/60 Hz. 55 kW en 380...400 V CA 50/60 Hz. 65 kW en 1000 V CA 50/60 Hz. 75
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C
Aplicaciones Control del motor. Carga resistiva
Tipo de conexión del circuito de corriente pr Otros
Anchura 120 mm
Potencia de funcionamiento nominal en CA-3, 4 55 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 136 mm
Corriente de funcionamiento nominal Ie en CA- 115 A
Altura 158 mm
Voltaje nominal de suministro piloto de pilot 110 ~110 V
Corriente de funcionamiento nominal Ie a 400 38 A
Tipo de tensión de accionamiento CC
Potencia nominal de funcionamiento a 400 V, C 18.5 kW
