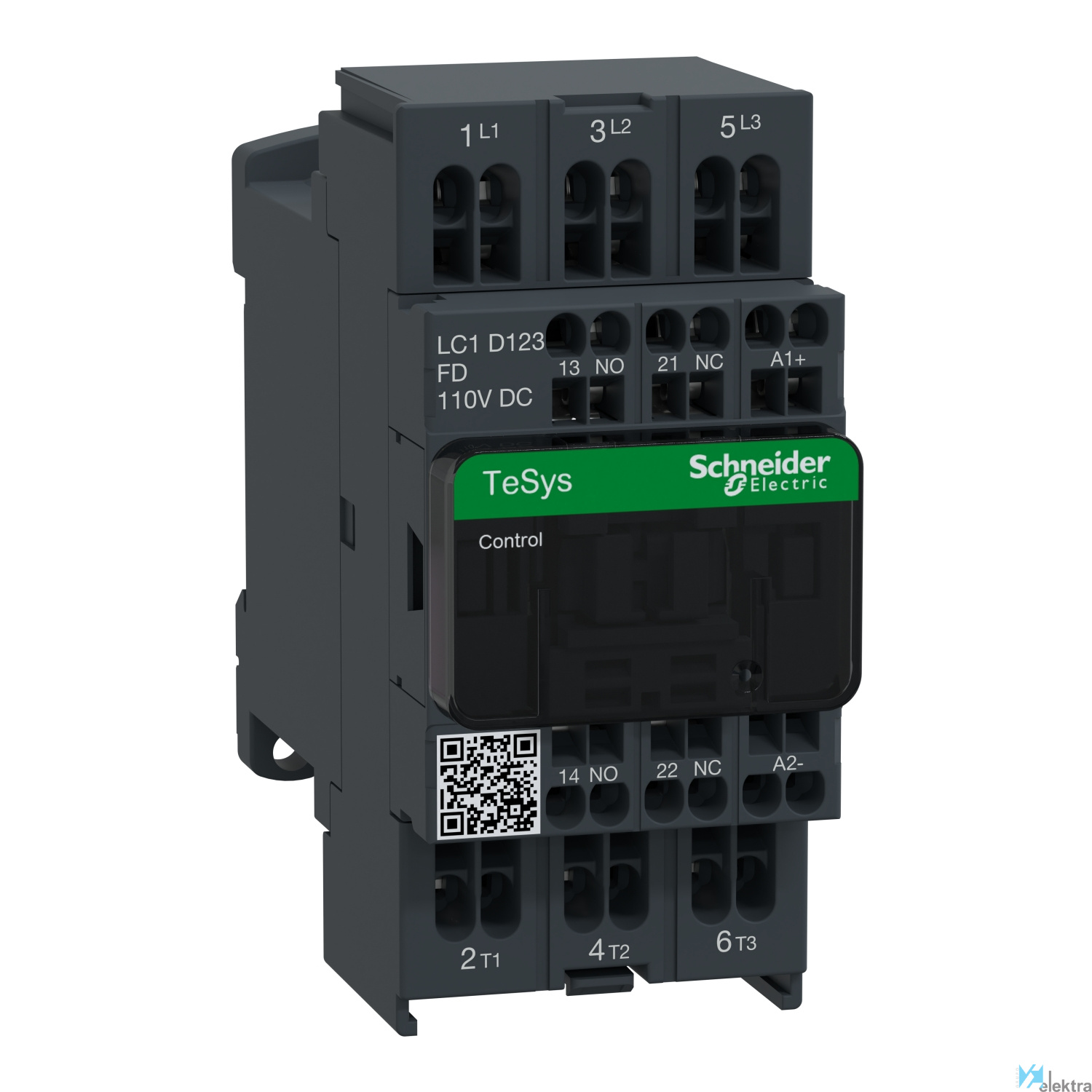

Objeto Contactor
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación, <= 300 V CC para circuito de alimentación
Normas UL 508, CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1
Grado de contaminación 3
Endurancia mecánica 30 Mciclos
Durabilidad eléctrica 2 Mciclos 12 A AC-3 en Ue <= 440 V, 0.8 Mciclos 25 A AC-1 en Ue <= 440 V
Categoría de empleo AC-1, AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Impedancia 2.5 MOhm en 50 Hz - Ith 16 A para circuito de alimentación
Montaje Placa, Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 250 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 12 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación, 16 A (<= 60 °C) en <= 440 V CA AC-
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV, CCC, CSA, DNV, GL, GOST, RINA, UL, LROS
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 5.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 95 mm
Corriente de funcionamiento nominal Ie en CA- 12 A
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 110 ~110 V
Corriente de funcionamiento nominal Ie a 400 7.5 A
Altura 99 mm
Potencia nominal de funcionamiento a 400 V, C 3 kW
