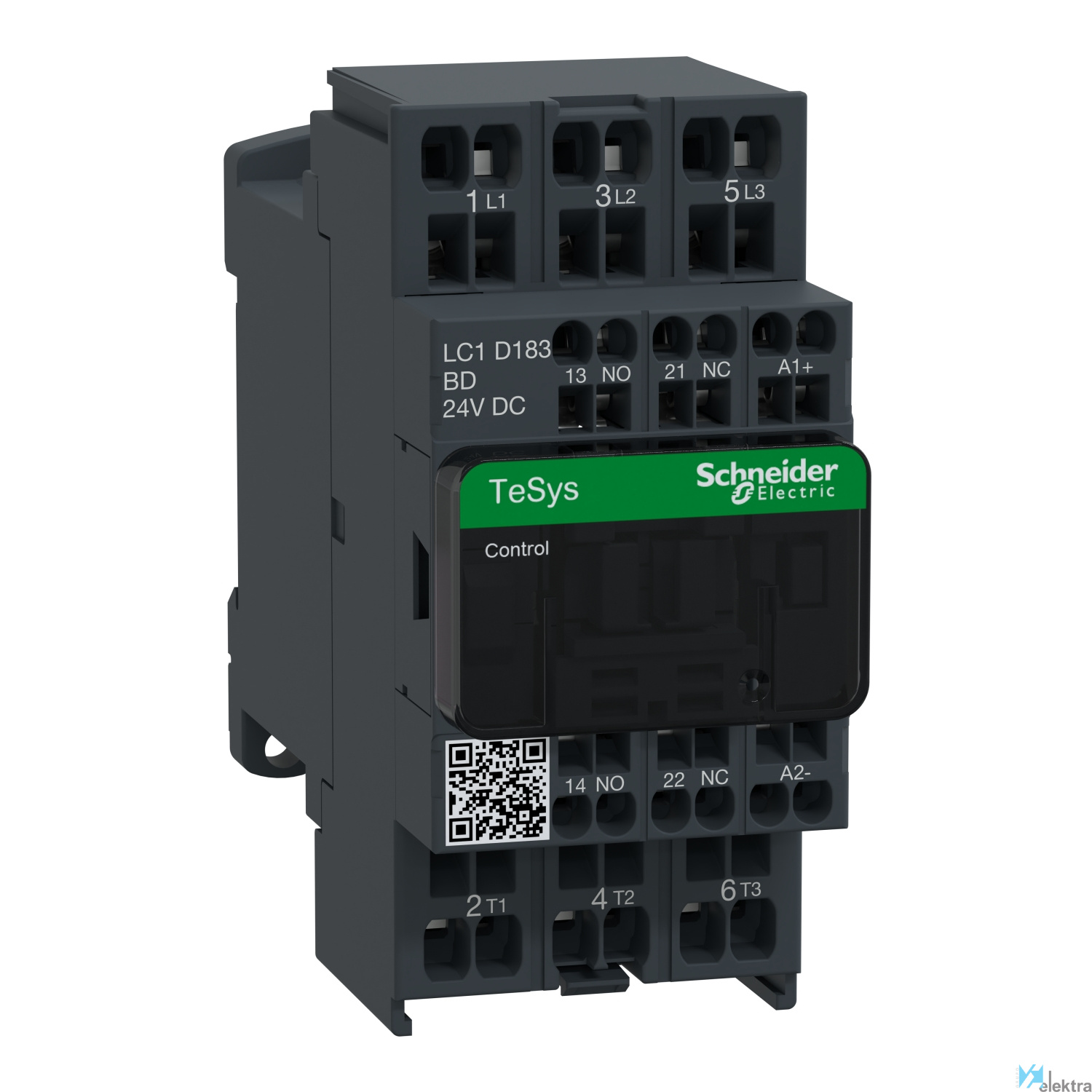

Objeto Contactor
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Grado de contaminación 3
Endurancia mecánica 30 Mciclos
Durabilidad eléctrica 1.65 Mciclos 18 A AC-3 en Ue <= 440 V. 1 Mciclos 32 A AC-1 en Ue <= 440 V
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Impedancia 2.5 MOhm a 50 Hz - Ith 25 A para circuito de alimentación
Montaje Placa. Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 300 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 18 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 25 A (<= 60 °C) a <= 440 V CA AC-1
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -20.00 ~ 60.00 °C
Aplicaciones Control del motor. Carga resistiva
Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 7.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 101 mm
Corriente de funcionamiento nominal Ie en CA- 18 A
Altura 99 mm
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 24 ~24 V
Corriente de funcionamiento nominal Ie a 400 9 A
Potencia nominal de funcionamiento a 400 V, C 4 kW
