Grupo Elektra : 0061514 SCHNEIDER LC1D183P7 Cont 18A 1NA/1NC 230V 50/60Hz

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

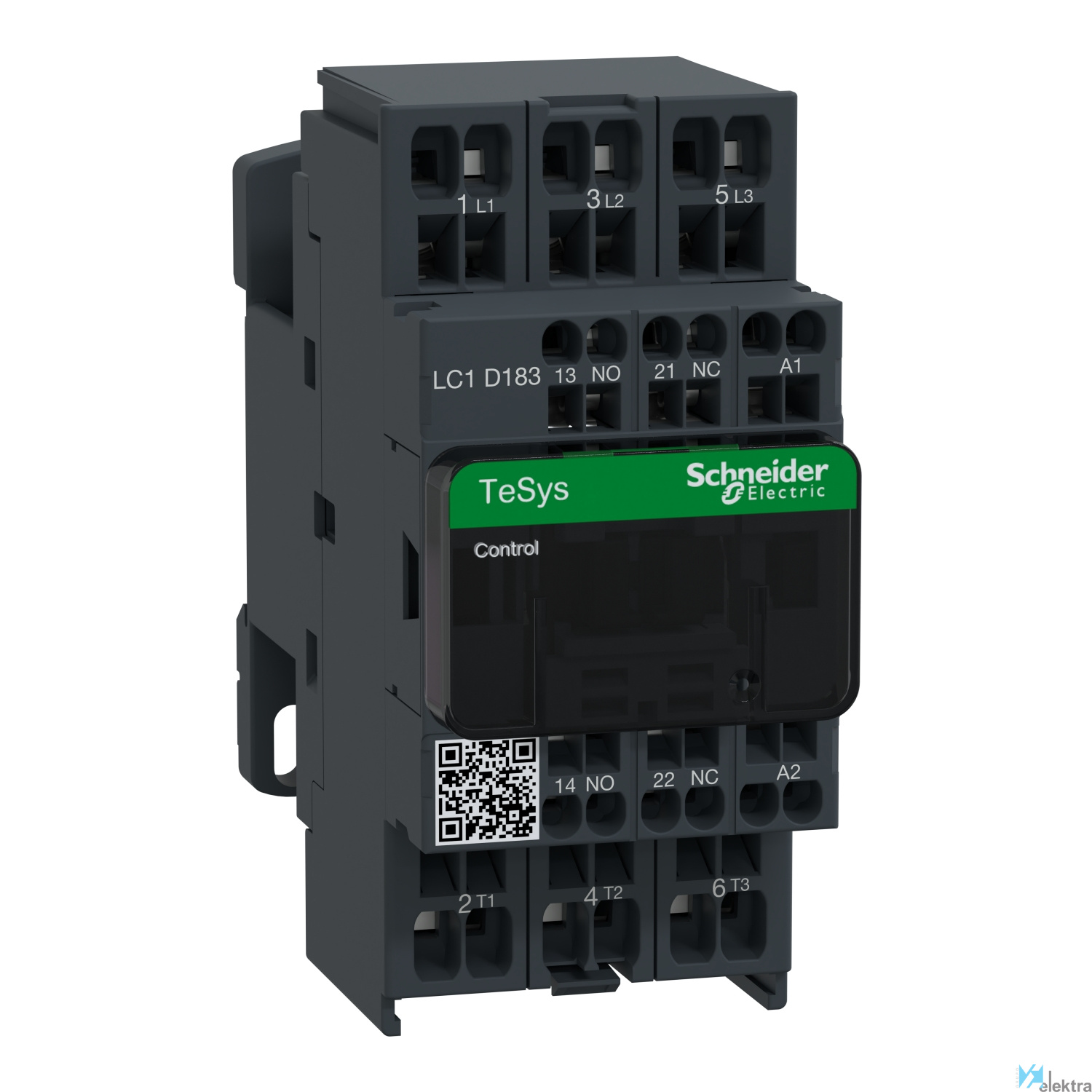

SCHNEIDER LC1D183P7 Cont 18A 1NA/1NC 230V 50/60Hz

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 18 A - 230 V CA bobina

Contactor TeSys D de 3 polos (3 NA), 18 A/690 V AC-3, para aplicaciones de control de motores de hasta 7,5 kW a 400 V. Proporciona una bobina de 230 V CA a 50/60 Hz, contactos auxiliares integrados 1 NA + 1 NC (espejo NC certificado) y conexión mediante bornes de resorte. Compacto (45 mm de ancho), montaje en carril DIN, proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 60 ciclos/minuto. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Grado de contaminación 3

Endurancia mecánica 15 Mciclos

Durabilidad eléctrica 1.65 Mciclos 18 A AC-3 en Ue <= 440 V. 1 Mciclos 32 A AC-1 en Ue <= 440 V

Tipo de control CA 50/60 Hz

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Placa. Carril

Capacidad de corte 300 A a 440 V para circuito de alimentación conforme con IEC 60947

Intensidad 18 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 25 A (<= 60 °C) a <= 440 V CA AC-1

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Potencia de motor 10 kW a 500 V CA 50/60 Hz. 10 kW a 660...690 V CA 50/60 Hz. 4 kW a 220...230 V CA 50/60 Hz. 7.5 kW a

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -20.00 ~ 60.00 °C

Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte

Anchura 45 mm

Voltaje nominal de suministro piloto piloto p 230 ~230 V

Potencia de funcionamiento nominal en CA-3, 4 7.5 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Voltaje de funcionamiento a 50 Hz CA 440 ~440 V

Profundidad 86 mm

Voltaje de funcionamiento a 60 Hz CA 440 ~440 V

Corriente de funcionamiento nominal Ie en CA- 18 A

Altura 99 mm

Tipo de tensión de accionamiento AC

Corriente de funcionamiento nominal Ie a 400 9 A

Potencia nominal de funcionamiento a 400 V, C 4 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,11 x 0,06 (m)
Volumen: 0,00 m3
Peso: 0,44 kg

Embalaje 2

Cantidad mínima embalaje: 15
Cantidad máxima embalaje: 15
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 7,13 kg

Embalaje 3

Cantidad mínima embalaje: 240
Cantidad máxima embalaje: 240
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 124,50 kg
