  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0061715   EAN 3389110356632 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC1D25JD Cont 25A 1NA/1NC 12V Cc-Ar-Anti

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

297,64€



Impuestos no incluidos.
Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

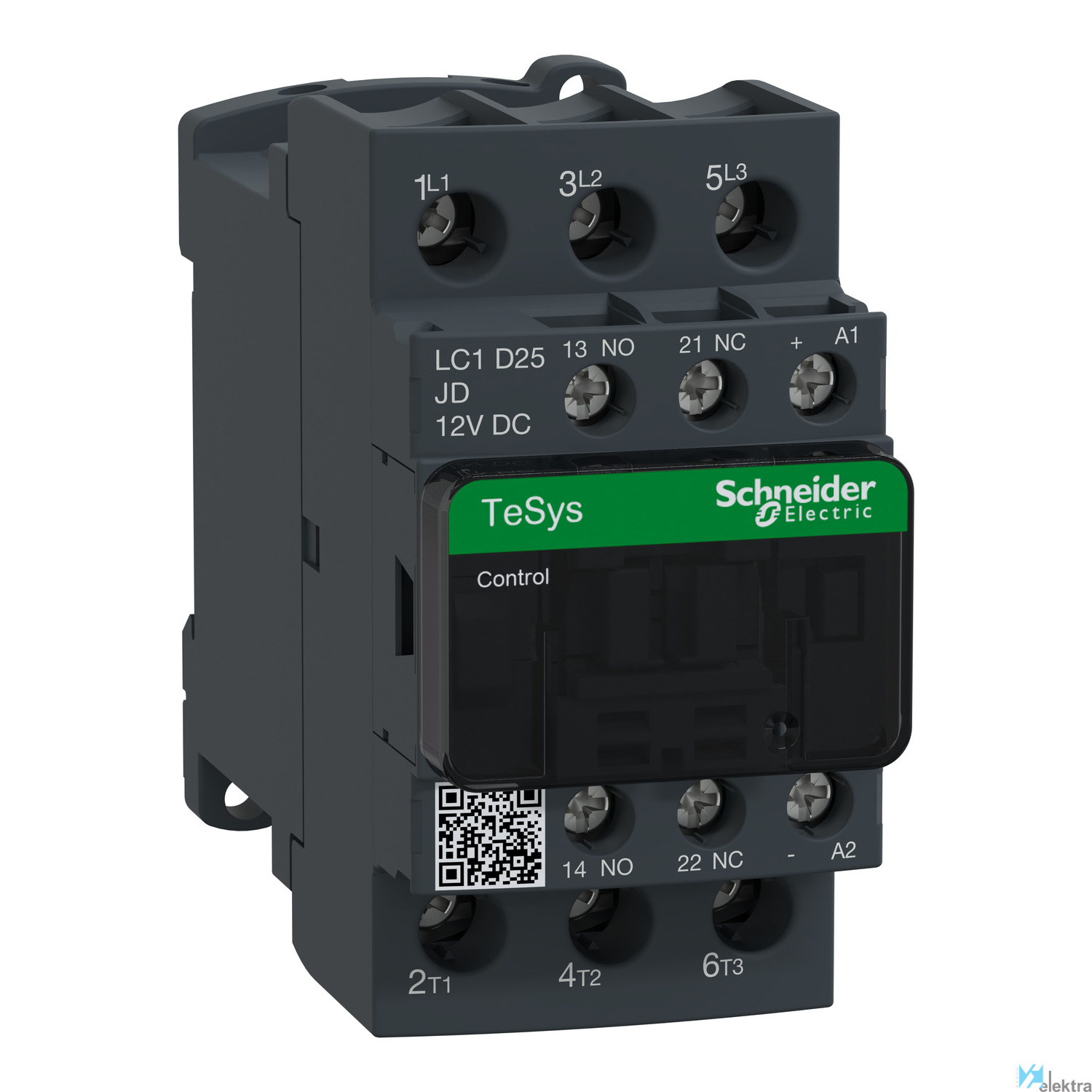

SCHNEIDER LC1D25JD Cont 25A 1NA/1NC 12V Cc-Ar-Anti

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 25 A - 12 V CC bobina

Contactor TeSys D de 3 polos (3 NA) para aplicaciones de control de motores de hasta 25 A/690 V AC-3 (11 kW a 400 V). Proporciona una bobina de 12 V CC con módulo limitador contra sobretensiones transitorias, contactos auxiliares integrados 1 NA + 1 NC (espejo NC certificado) y conexión mediante bornes de tornillo. Proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos/hora y entornos con una temperatura máxima de 60 °C. Compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 2.5 N.m
Grado de contaminación 3
Endurancia mecánica 30 Mciclos
Durabilidad eléctrica 1.65 Mciclos 25 A AC-3 en Ue <= 440 V. 1.4 Mciclos 40 A AC-1 en Ue <= 440 V
Tipo de control DC Estándar
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 450 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 25 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 40 A (<= 60 °C) a <= 440 V CA AC-1
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -20.00 ~ 60.00 °C
Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 11 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 101 mm
Corriente de funcionamiento nominal Ie en CA- 25 A
Voltaje nominal de suministro piloto de pilot 12 ~12 V
Altura 85 mm
Tipo de tensión de accionamiento CC

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,11 x 0,09 x 0,05 (m)
  • Volumen: 0,00 m3
  • Peso: 0,59 kg

Embalaje 2

  • Cantidad mínima embalaje: 15
  • Cantidad máxima embalaje: 15
  • Medidas: 0,40 x 0,30 x 0,15 (m)
  • Volumen: 0,02 m3
  • Peso: 9,08 kg

Embalaje 3

  • Cantidad mínima embalaje: 240
  • Cantidad máxima embalaje: 240
  • Medidas: 0,80 x 0,60 x 0,75 (m)
  • Volumen: 0,36 m3
  • Peso: 152,50 kg
