Grupo Elektra : 0061788 SCHNEIDER LC1D326BL Cont 32A 1NA/1NC 24V Bc-Ar-Ant

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

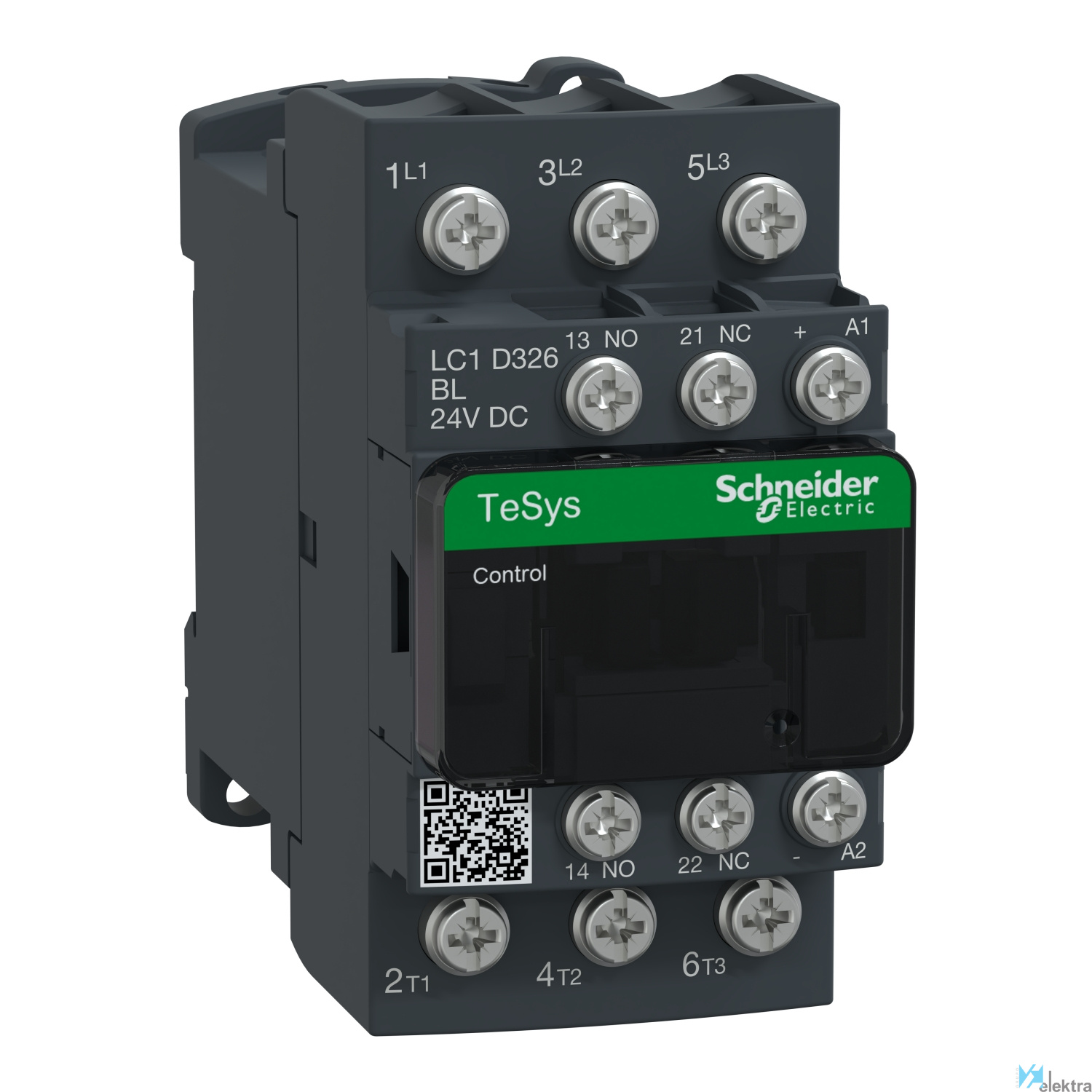

SCHNEIDER LC1D326BL Cont 32A 1NA/1NC 24V Bc-Ar-Ant

Contactor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 32 A - 24 V CC bobina

CONTACTOR 32A 1NA/1NC 24V BC-AR ANTIPARASITO ANILLO

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 9 N.m

Grado de contaminación 3

Endurancia mecánica 30 Mciclos

Durabilidad eléctrica 1.65 Mciclos 32 A AC-3 en Ue <= 440 V. 1.4 Mciclos 50 A AC-1 en Ue <= 440 V

Tipo de control DC bajo consumo

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Placa. Carril

Frecuencia 25.00 ~ 400.00 Hz

Capacidad de corte 550 A a 440 V para circuito de alimentación conforme con IEC 60947

Intensidad 32 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 50 A (<= 60 °C) a <= 440 V CA AC-1

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Conformidad con RoHS SI

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -20.00 ~ 60.00 °C

Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Otros

Anchura 45 mm

Potencia de funcionamiento nominal en CA-3, 4 15 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Profundidad 101 mm

Corriente de funcionamiento nominal Ie en CA- 32 A

Altura 85 mm

Tipo de tensión de accionamiento CC

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Corriente de funcionamiento nominal Ie a 400 18 A

Potencia nominal de funcionamiento a 400 V, C 7.5 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,05 x 0,09 x 0,12 (m)
Volumen: 0,00 m3
Peso: 0,60 kg

Embalaje 2

Cantidad mínima embalaje: 15
Cantidad máxima embalaje: 15
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 9,55 kg

Embalaje 3

Cantidad mínima embalaje: 240
Cantidad máxima embalaje: 240
Medidas: 0,60 x 0,80 x 0,77 (m)
Volumen: 0,37 m3
Peso: 160,74 kg
