Cod. 0061872   EAN 3389110809268 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

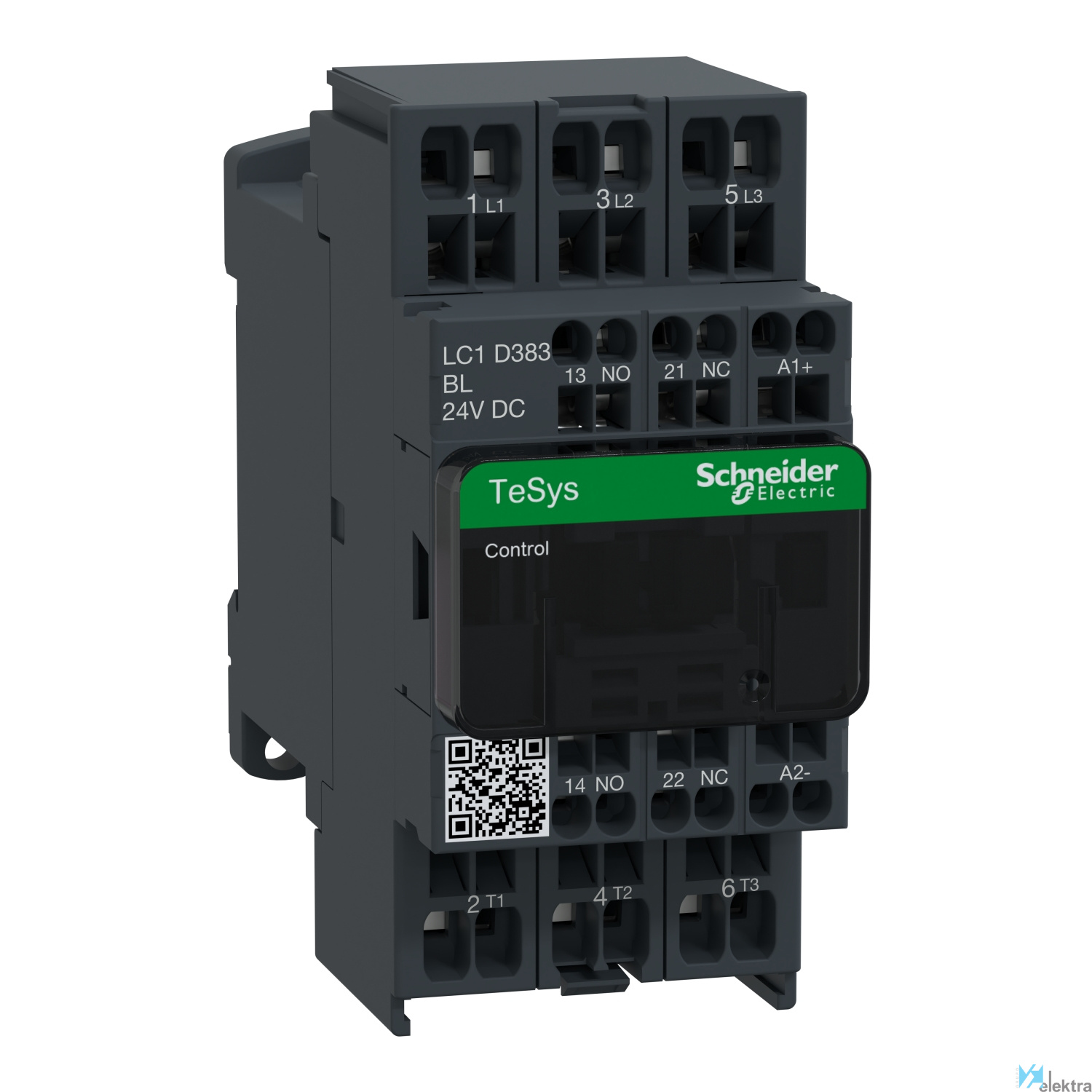

SCHNEIDER LC1D383BL Cont 38A 1NA/1NC 24V Bc-Ar-Ant

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

341,46€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER LC1D383BL Cont 38A 1NA/1NC 24V Bc-Ar-Ant

contactor TeSys LC1-D - 3 polos - AC-3 440 V 38 A - bobina 24 V CC

Contactor TeSys Deca, de 3 polos (3NO), para aplicaciones de control motor de hasta 38 A/690 V CA-3/3e (18,5 kW/400 V). Proporciona una bobina de 24 V CC de bajo consumo con módulo supresor de transitorios, contactos auxiliares integrados 1NO+1NC (con certificación de espejo NC), conexión mediante bloques de terminales de resorte. Para velocidades de operación hasta 3600 ciclos/hora y entornos hasta 60 °C, proporciona alta confiabilidad y durabilidad. Compacto (45 mm de ancho), montaje en carril DIN o fijación por tornillos. Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine).

Características básicas

Objeto Contactor
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación
Cadencia máxima 3600 cyc/h en <= 60 °C
Capacidad de corte 450 kA en 440 V para circuito de alimentación de acuerdo con IEC 60947
Endurancia mecánica 30000000 ciclos
Intensidad 38 A (<= 60 °C) en <= 440 V CA AC-3 para circuito de alimentación 50 A (<= 60 °C) en <= 440 V CA AC-
Potencia de motor 18.5 kW en 500 V CA 50/60 Hz AC-3 18.5 kW en 660...690 V CA 50/60 Hz AC-3 7.5 kW en 400 V CA 50/60 H
Nº de polos 3P
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Cubierta SI
Alto 85 mm
Ancho 45 mm
Profundidad 101 mm
Peso 0.54 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa Carril
Categoría de empleo AC-1 AC-3
Resistencia a vibraciones 2 gn 5...300 Hz conector abierto 4 gn 5...300 Hz conector cerrado
Resistencia al choque 15 gn conector cerrado 8 gn conector abierto
Resistencia al fuego 850 °C de acuerdo con IEC 60695-2-1.V1 de acuerdo con UL 94.
Conformidad con RoHS SI
Normas EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 508 CSA C22.2 No 14
Certificaciones BV CCC CSA DNV GL GOST LROS (Lloyds Register of Shipping) RINA UL

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 101 mm
Corriente de funcionamiento nominal Ie en CA- 38 A
Voltaje nominal de suministro piloto de pilot 24 V
Corriente de funcionamiento nominal Ie a 400 18 A
Tipo de tensión de accionamiento CC
Altura 99 mm
Potencia nominal de funcionamiento a 400 V, C 7.5 kW

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,12 x 0,11 x 0,06 (m)
  • Volumen: 0,00 m3
  • Peso: 0,60 kg

Embalaje 2

  • Cantidad mínima embalaje: 15
  • Cantidad máxima embalaje: 15
  • Medidas: 0,40 x 0,30 x 0,15 (m)
  • Volumen: 0,02 m3
  • Peso: 9,36 kg
