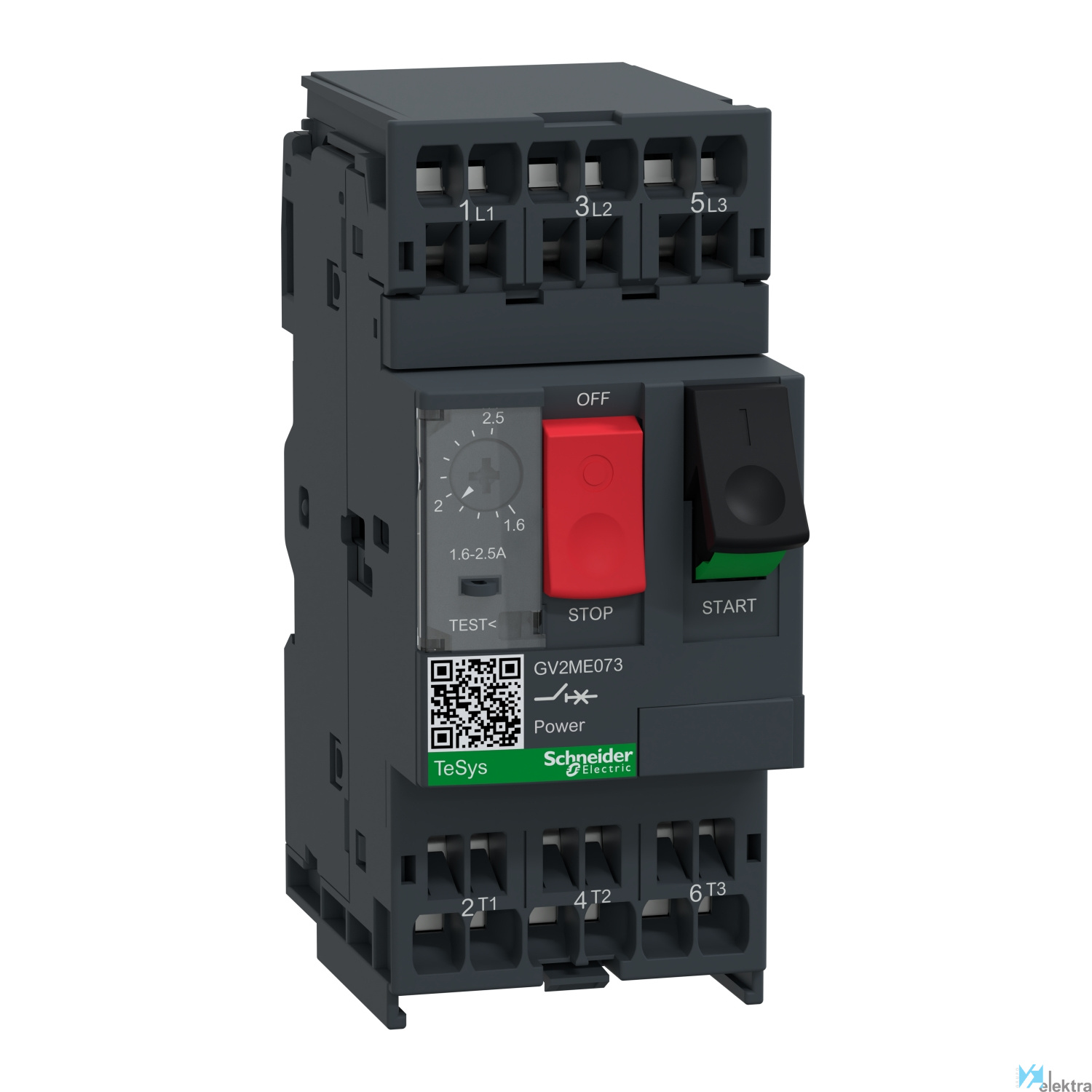

Objeto Interruptor automático
Tensión 690 VCA
Resistencia al impacto IK04
Normas EN 60204, IEC 60947-1, IEC 60947-2, IEC 60947-4-1, NF C 63-120, NF C 63-650, NF C 79-130, UL 508, VD
Endurancia mecánica Vibraciones 5 Gn, 5...150 Hz conforme con IEC 60068-2-6, Impactos 30 Gn para 11 ms conforme con IEC
Durabilidad eléctrica 100000 ciclos para AC-3 a 440 V
Tipo de control Pulsador
Calibre 1.60 ~ 2.50 A
Disparo Térmico-magnético
Categoría de empleo AC-3 conforme con IEC 60947-4-1, Categoría A conforme con IEC 60947-2
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Tensión de aislamiento 690 VCA
Montaje Por clips, Mediante tornillos. En carril. Horizontal, Vertical.
Tipo de red CA
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 H
Altitud de trabajo 2000 m
Tratamiento TH
Certificaciones ATEX, BV, CCC, CEBEC, CSA, DNV, EZU, GL, RINA, SETI, TSE, UL, LROS, EAC
Conformidad con RoHS SI
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión de abrazadera con resorte
Anchura 44.5 mm
Ejecución del elemento accionador Botón pulsador
Potencia de funcionamiento nominal en CA-3, 4 0.75 kW
Con interruptor auxiliar integrado No
Ajuste actual de liberación de sobrecarga 1.6 ~2.5 A
Intensidad nominal permanente Iu 2.5 A
Técnica de liberación Termomagnético
Profundidad 78.2 mm
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal a 230 V CA 0.37 kW
Número de polos 3
Sensible a fallo de fase Sí
Con liberación de baja tensión integrada No
Corriente límite nominal de cortocircuito en 100 kA
Rango de ajuste de liberación instantánea de 33.5 ~33.5 A
Pérdida de potencia 2.5 W
Altura 101 mm
Con protección de sobrecarga térmica Sí
Grado de protección (IP) IP20
Construcción del dispositivo Dispositivo completo en carcasa
