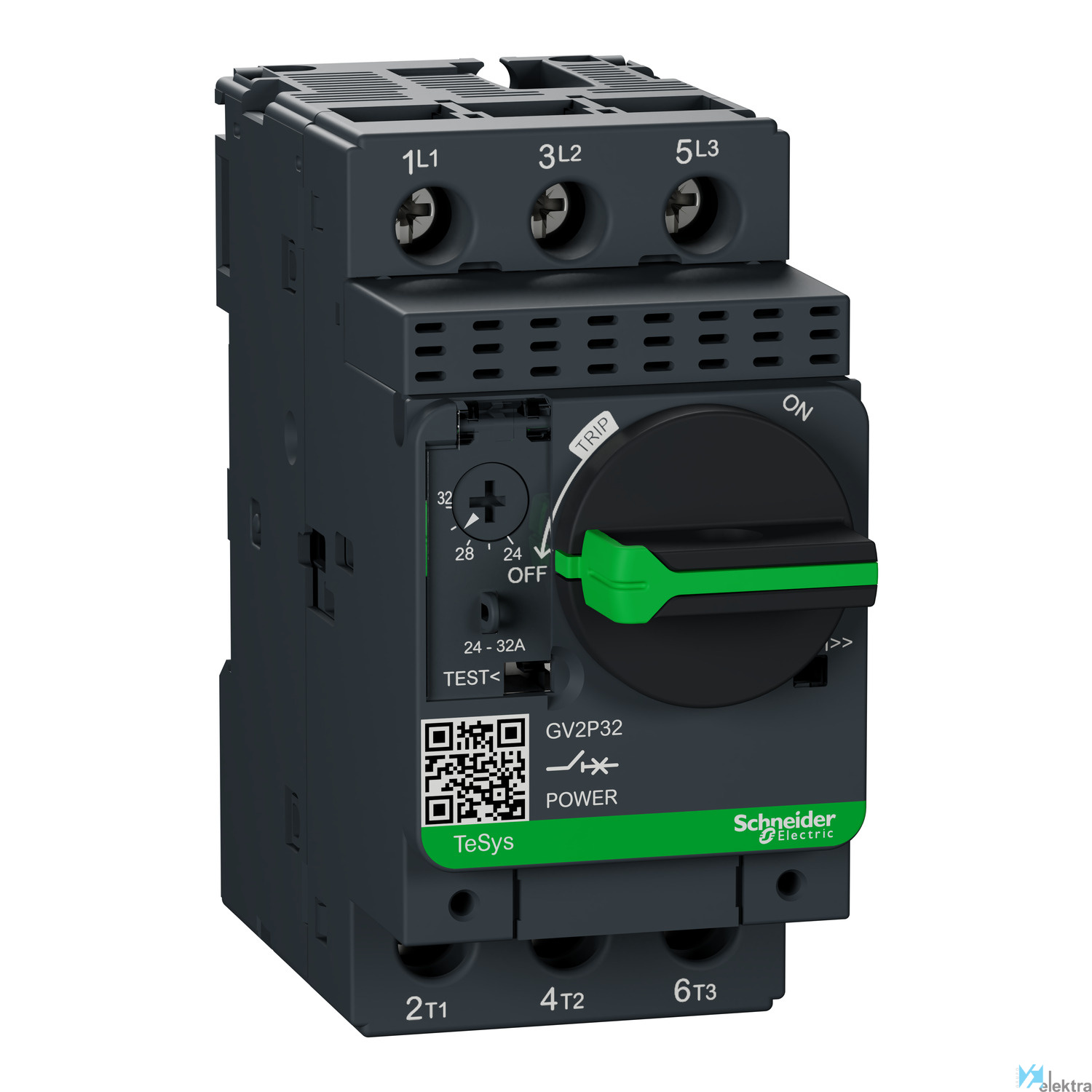

Objeto Disyuntor
Tensión 690 V CA 50/60 Hz conforme con IEC 60947-2
Resistencia al impacto IK04
Normas EN 60204, IEC 60947-1, IEC 60947-2, IEC 60947-4-1, NF C 63-120, NF C 63-650, NF C 79-130, UL 508, VD
Par de apriete 1.7 N.m - sobre terminales de fijación por tornillo
Posición de conexión Horizontal, Vertical
Endurancia mecánica 100000 ciclos
Durabilidad eléctrica 100000 ciclos para AC-3 a 440 V
Tipo de control Mando giratorio
Calibre 24.00 ~ 32.00 A
Disparo Térmico-magnético
Categoría de empleo AC-3 conforme con IEC 60947-4-1, Categoría A conforme con IEC 60947-2
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Tensión de aislamiento 690 V CA 50/60 Hz conforme con IEC 60947-2
Potencia nominal 15 kW a 400/415 V CA 50/60 Hz, 22 kW a 690 V CA 50/60 Hz, 18.5 kW a 500 V CA 50/60 Hz
Montaje Placa, Carril. Por clips, Mediante tornillos
Tipo de red CA
Grado de protección IP20
Frecuencia 50/60 Hz conforme con IEC 60947-4-1
Intensidad 416 A
Altitud de trabajo 2000 m
Tratamiento TH
Certificaciones ATEX, BV, CCC, CSA, DNV, EZU, GL, RINA, TSE, UL, UL 508 tipo E, LROS, EAC
Conformidad con RoHS SI
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 44.5 mm
Potencia de funcionamiento nominal en CA-3, 4 15 kW
Ejecución del elemento accionador Botón giratorio
Con interruptor auxiliar integrado No
Ajuste actual de liberación de sobrecarga 24 ~32 A
Intensidad nominal permanente Iu 32 A
Técnica de liberación Termomagnético
Profundidad 97 mm
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal a 230 V CA 7.5 kW
Sensible a fallo de fase Sí
Número de polos 3
Corriente límite nominal de cortocircuito en 35 kA
Con liberación de baja tensión integrada No
Pérdida de potencia 2.5 W
Rango de ajuste de liberación instantánea de 416 ~416 A
Altura 89 mm
Con protección de sobrecarga térmica Sí
Grado de protección (IP) IP20
Construcción del dispositivo Dispositivo completo en carcasa
