Grupo Elektra : 0063064 SCHNEIDER LC1D096BD Cont 9A 1NA/1NC 24V Cc-Ar-Anti

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

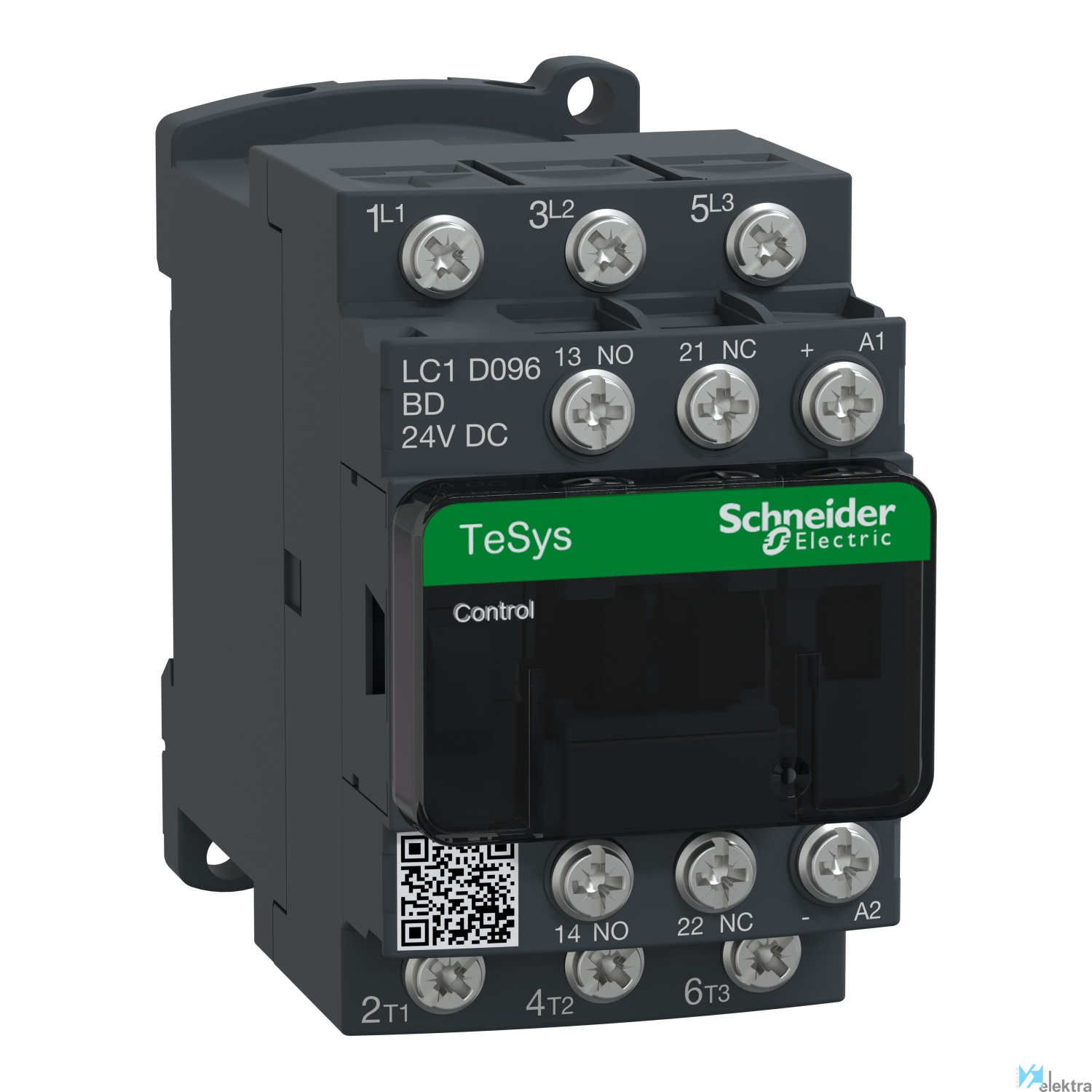

SCHNEIDER LC1D096BD Cont 9A 1NA/1NC 24V Cc-Ar-Anti

Contactor TeSys D - 3P(3 NA) - AC-3 - <= 440 V 9 A - 24 V CC bobina

Contactor TeSys D de 3 polos (3 NA) para aplicaciones de control de motores de hasta 9 A/690 V AC-3 (4 kW a 400 V). Proporciona una bobina de 24 V CC con módulo limitador contra sobretensiones transitorias, contactos auxiliares integrados 1 NA + 1 NC (espejo NC certificado) y conexión mediante bornes de tornillo con terminales de orejeta. Proporciona gran fiabilidad y durabilidad en aplicaciones exigentes con velocidades de maniobra de hasta 3600 ciclos/hora y entornos con una temperatura máxima de 60 °C. Compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 9 N.m

Grado de contaminación 3

Endurancia mecánica 30 Mciclos

Durabilidad eléctrica 0.6 Mciclos 25 A AC-1 en Ue <= 440 V. 2 Mciclos 9 A AC-3 en Ue <= 440 V

Tipo de control DC Estándar

Categoría de empleo AC-1. AC-3

Nº de polos 3P

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Tensión de aislamiento 600.00 ~ 690.00 V

Montaje Placa. Carril

Capacidad de corte 250 A a 440 V para circuito de alimentación conforme con IEC 60947

Intensidad 25 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación. 9 A (<= 60 °C) a <= 440 V CA AC-3

Altitud de trabajo 3000 m sin reducción temperatura

Cadencia máxima 3600 cyc/h a <= 60 °C

Tratamiento TH conforme con IEC 60068-2-30

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Potencia de motor 4 kW a 380...400 V CA 50/60 Hz. 2.2 kW a 220...230 V CA 50/60 Hz. 5.5 kW a 500 V CA 50/60 Hz. 5.5 kW

Conformidad con RoHS SI

Nº de contactos 3 NA

Categoría de sobretensión III

Temperatura de trabajo -20.00 ~ 60.00 °C

Aplicaciones Control del motor. Carga resistiva

Características detalladas

Tipo de conexión del circuito de corriente pr Otros

Anchura 45 mm

Potencia de funcionamiento nominal en CA-3, 4 4 kW

Número de contactos normalmente abiertos como 3

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Profundidad 95 mm

Corriente de funcionamiento nominal Ie en CA- 9 A

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Corriente de funcionamiento nominal Ie a 400 6 A

Altura 77 mm

Tipo de tensión de accionamiento CC

Potencia nominal de funcionamiento a 400 V, C 2.2 kW

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,10 x 0,06 (m)
Volumen: 0,00 m3
Peso: 0,54 kg

Embalaje 2

Cantidad mínima embalaje: 16
Cantidad máxima embalaje: 16
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 9,16 kg
