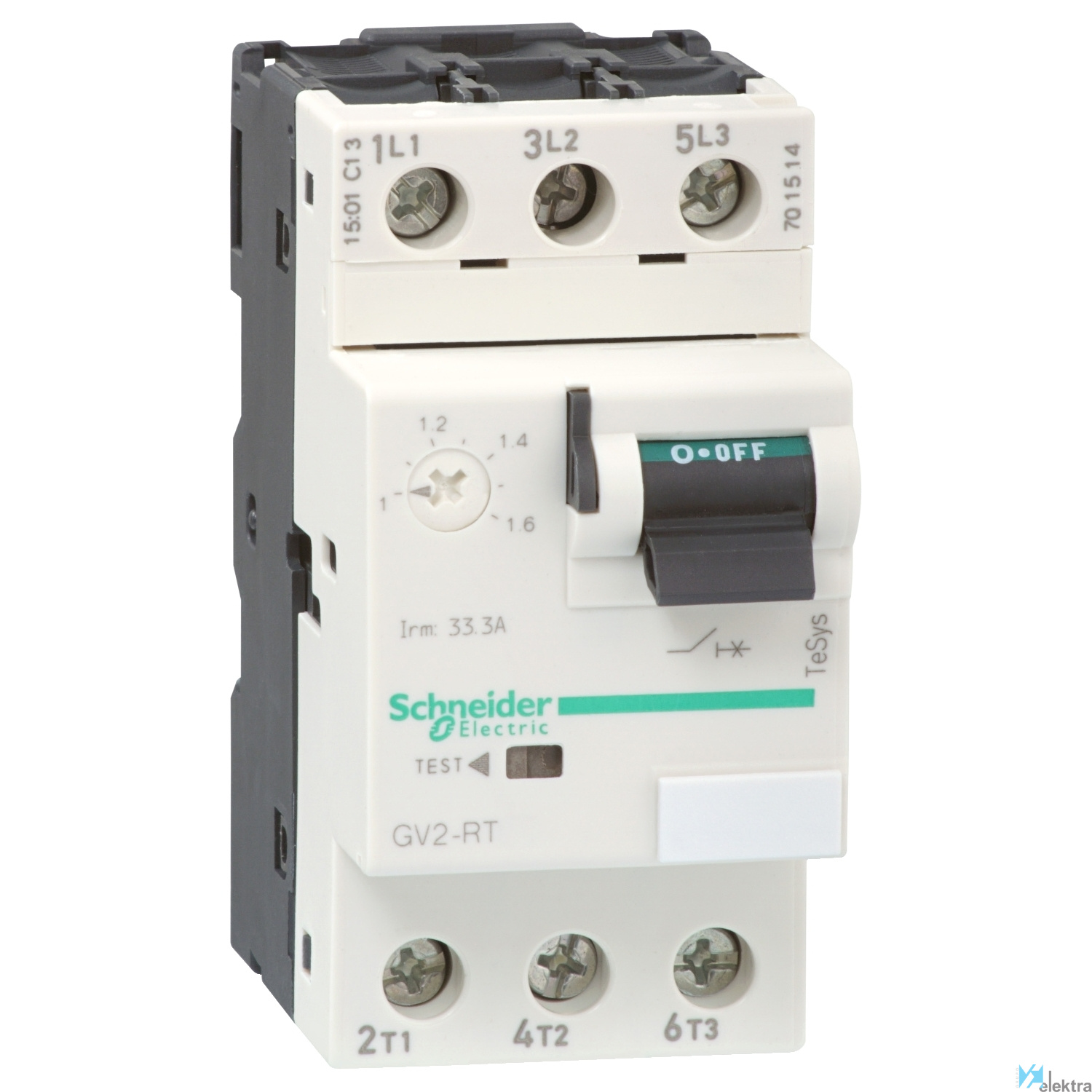

Objeto Interruptor automático
Tensión 690 VCA
Resistencia al impacto IK04
Normas EN 60204, IEC 60947-1, IEC 60947-2, IEC 60947-4-1, NF C 63-120, NF C 63-650, NF C 79-130, UL 508, VD
Par de apriete 1.7 N.m - sobre terminales de fijación por tornillo
Endurancia mecánica 100000 ciclos
Durabilidad eléctrica 100000 ciclos para AC-3 a 440 V
Tipo de control Maneta
Calibre 6.00 ~ 10.00 A
Disparo Térmico-magnético
Categoría de empleo AC-3 conforme con IEC 60947-4-1, Categoría A conforme con IEC 60947-2
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Tensión de aislamiento 690 VCA
Montaje Por clips, Mediante tornillos. En carril. Horizontal, Vertical.
Tipo de red CA
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Altitud de trabajo 2000 m
Tratamiento TH
Certificaciones CCC, CSA, UL, EAC
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Ejecución del elemento accionador Palanca de balancín
Potencia de funcionamiento nominal en CA-3, 4 4 kW
Con interruptor auxiliar integrado No
Ajuste actual de liberación de sobrecarga 6 ~10 A
Intensidad nominal permanente Iu 10 A
Técnica de liberación Termomagnético
Profundidad 78.5 mm
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal a 230 V CA 2.2 kW
Sensible a fallo de fase Sí
Número de polos 3
Corriente límite nominal de cortocircuito en 100 kA
Con liberación de baja tensión integrada No
Rango de ajuste de liberación instantánea de 200 ~200 A
Pérdida de potencia 2.5 W
Altura 89 mm
Con protección de sobrecarga térmica Sí
Grado de protección (IP) IP20
Construcción del dispositivo Dispositivo completo en carcasa
