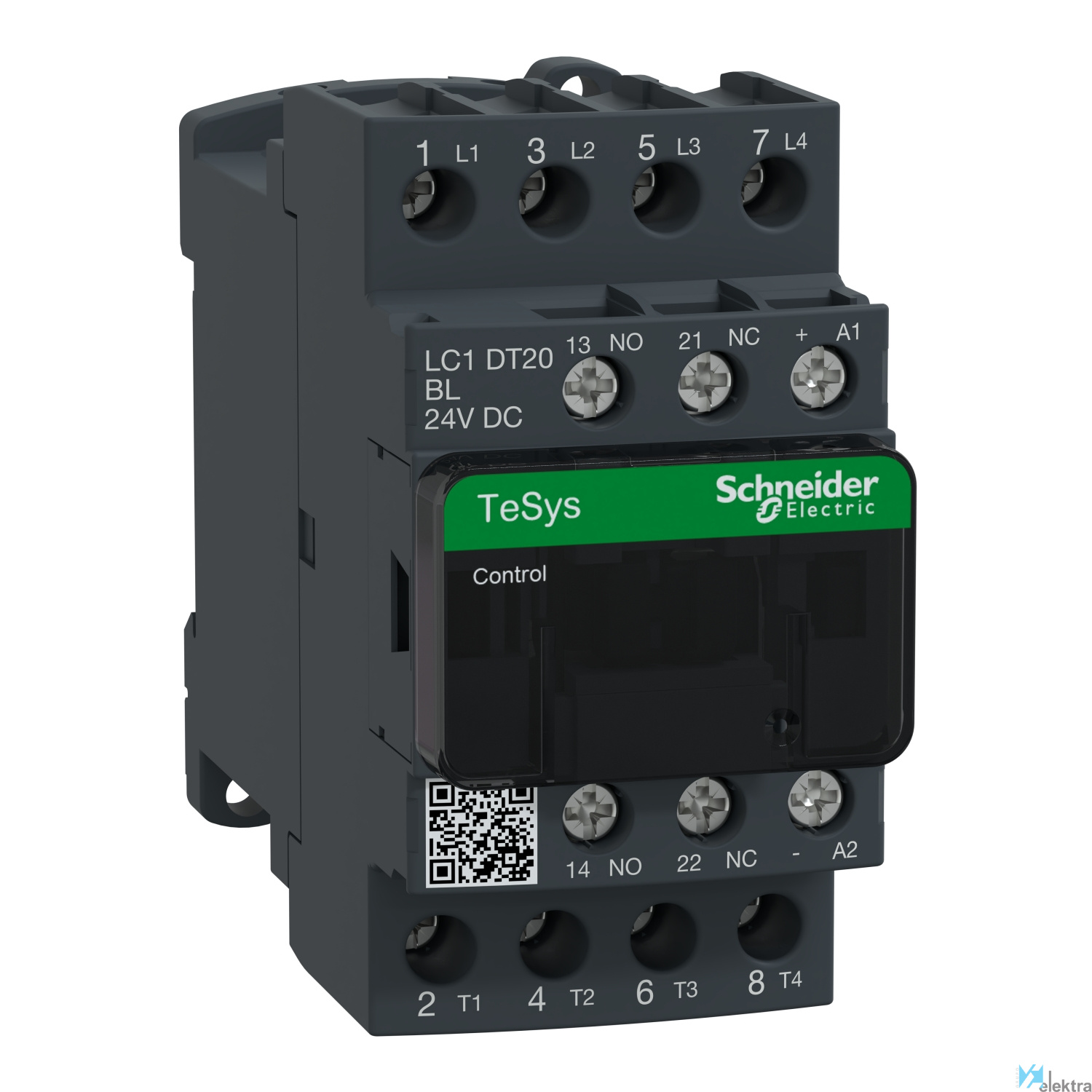

0071694 SCHNEIDER LC1DT20BL Contactor 20A AC1 4P 1NA/1NC 2

Control de Potencia y Señalización
APARAMENTA DE CONTROL Y POTENCIA
CONTACTOR INDUSTRIAL

Cod. 0071694 EAN 3389110248296 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC1DT20BL Contactor 20A AC1 4P 1NA/1NC 2

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

136,19€

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER LC1DT20BL Contactor 20A AC1 4P 1NA/1NC 2

Contactor Tesys D - 4P(4 NA) - AC-1 - <= 440 V 20 A - 24 V CC baixo cons bob

Contactor TeSys D de 4 polos (4 NA), para aplicaciones de carga no inductiva de hasta 20 A/690 V AC-1. Proporciona una bobina de 24 V CC con módulo limitador contra sobretensiones transitorias, contactos auxiliares integrados 1 NA + 1 NC (contacto espejo NC) y conexión mediante bornes de tornillo. Proporciona gran fiabilidad y durabilidad con velocidades de maniobra de hasta 3600 ciclos/hora y entornos con una temperatura máxima de 60 °C. Compacto (45 mm de ancho), montaje en carril DIN o fijación con tornillos. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Conector

Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación

Capacidad de corte 250 A a 440 V para circuito de alimentación conforme con IEC 60947

Endurancia mecánica 30 Mciclos

Intensidad 20 A (<= 60 °C) a <= 440 V CA AC-1 para circuito de alimentación

Nº de polos 4P

Par de apriete Circuito de alimentación : 1.7 N.m - Circuito de control : 1.7 N.m

Temperatura de trabajo -5.00 ~ 60.00 °C

Tensión de aislamiento 600.00 ~ 690.00 V

Tipo de control DC bajo consumo

Tratamiento TH conforme con IEC 60068-2-30

Alto 85 mm

Ancho 45 mm

Profundidad 99 mm

Peso 0.365 kg

Altitud de trabajo 3000 m sin reducción temperatura

Montaje Placa. Carril

Categoría de empleo AC-1

Categoría de sobretensión III

Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.

Conformidad con RoHS SI

Grado de contaminación 3

Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1

Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Anchura 45 mm

Número de contactos normalmente abiertos como 4

Número de contactos auxiliares normalmente ce 1

Número de contactos auxiliares normalmente ab 1

Apto para instalación en serie No

Profundidad 99 mm

Corriente de funcionamiento nominal Ie en CA- 20 A

Tipo de tensión de accionamiento CC

Voltaje nominal de suministro piloto de pilot 24 ~24 V

Altura 85 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,10 x 0,06 (m)
Volumen: 0,00 m3
Peso: 0,55 kg

Embalaje 2

Cantidad mínima embalaje: 16
Cantidad máxima embalaje: 16
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 9,44 kg

Embalaje 3

Cantidad mínima embalaje: 256
Cantidad máxima embalaje: 256
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 164,00 kg
