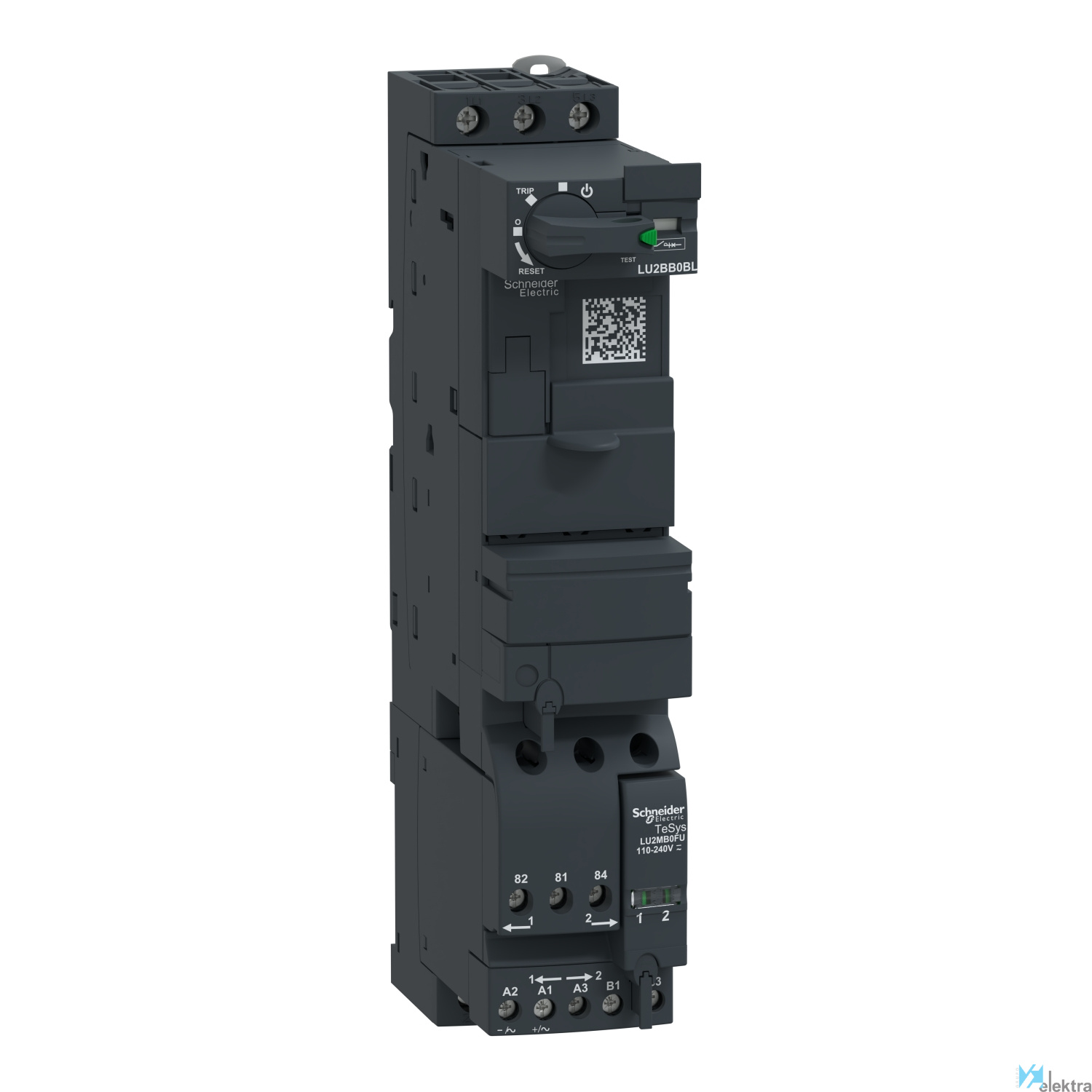

Objeto Base de alimentación
Tensión 230 V. 440 V. 500 V. 690 V
Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E
Endurancia mecánica 15000000 ciclos
Categoría de empleo AC-41. AC-43. AC-44
Nº de polos 3P
Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6
Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1 3. 600 V de acuerdo con CSA C22.2 No 1
Grado de protección IP20/IP40
Frecuencia 40.00 ~ 60.00 Hz
Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo
Intensidad 21 A en 690 V. 23 A en 500 V. 32 A en <= 440 V
Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-27. 4 gn 5...300 Hz polos de p
Poder de corte 10 kA 500 V. 4 kA 690 V. 50 kA 230 V. 50 kA 440 V
Altitud de trabajo 2000 m
Tratamiento TH conforme con IEC 60068
Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL
Temperatura de trabajo -25...60 °C con LUCM. -25...70 °C con LUCA, LUCB, LUCC, LUCD
Tipo de conexión del circuito de corriente pr Conexión roscada
Soporta el protocolo SERCOS No
Potencia de funcionamiento nominal en CA-3, 4 15 kW
Corriente condicional asignada de cortocircui 50000 A
Corriente nominal de funcionamiento Ie 32 A
Temperatura ambiente, límite superior sin res 70 °C
Reinicio externo posible No
Con transformador No
Intensidad asignada de empleo con AC-3, 400 V 32 A
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Altura 224 mm
Tipo de tensión de accionamiento CC
Soporta el protocolo de seguridad INTERBUS No
Número de puestos de mando 3
Anchura 45 mm
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Soporta el protocolo AS-Interface Safety at W No
Tipo de clasificación según IEC 60947-4-3 Clase 2
Profundidad 126 mm
Soporta el protocolo DeviceNet Safety No
Soporta el protocolo Ethernet/IP No
Soporta el protocolo Foundation Fieldbus No
Soporta el protocolo SafetyBUS p No
Soporta el protocolo PROFINET CBA No
Soporta el protocolo PROFINET IO No
Soporta el protocolo PROFIsafe No
Potencia asignada de empleo con AC-3, 230 V, 7.5 kW
Soporta el protocolo ASI No
Soporta el protocolo PROFIBUS No
Tipo de arrancador de motor Motor de arranque de inversión
Soporta el protocolo TCP/IP No
Grado de protección (IP) IP20
Soporta el protocolo CAN No
Soporta el protocolo INTERBUS No
Soporta el protocolo DeviceNet No
Montaje en carril posible Sí
Soporta el protocolo Modbus No
Soporta el protocolo de autopista de datos No
Apto para parada de emergencia No
Soporta el protocolo LON No
Soporta el protocolo para otros sistemas bus No
Con fusible No
Soporta el protocolo SUCONET No
Potencia asignada, 575 V, 60 Hz, trifásica 15 kW
Con liberación de cortocircuito Sí
Potencia asignada, 460 V, 60 Hz, trifásica 15 kW
Voltaje nominal de suministro piloto de pilot 24 ~24 V
