0088214 SCHNEIDER NSYDLM84  Chasis Metalico 800x600 84 mod
0088214 SCHNEIDER NSYDLM84  Chasis Metalico 800x600 84 mod
  • Envolventes Industriales
  • INDUSTRIAL METAL
  • IND. METAL MURALES
Cod. 0088214   EAN 3606480162558 GAMA: PanelSeT CRN

SCHNEIDER ELECTRIC

SCHNEIDER NSYDLM84 Chasis Metalico 800x600 84 mod

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

679,65€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: PanelSeT CRN

SCHNEIDER NSYDLM84 Chasis Metalico 800x600 84 mod

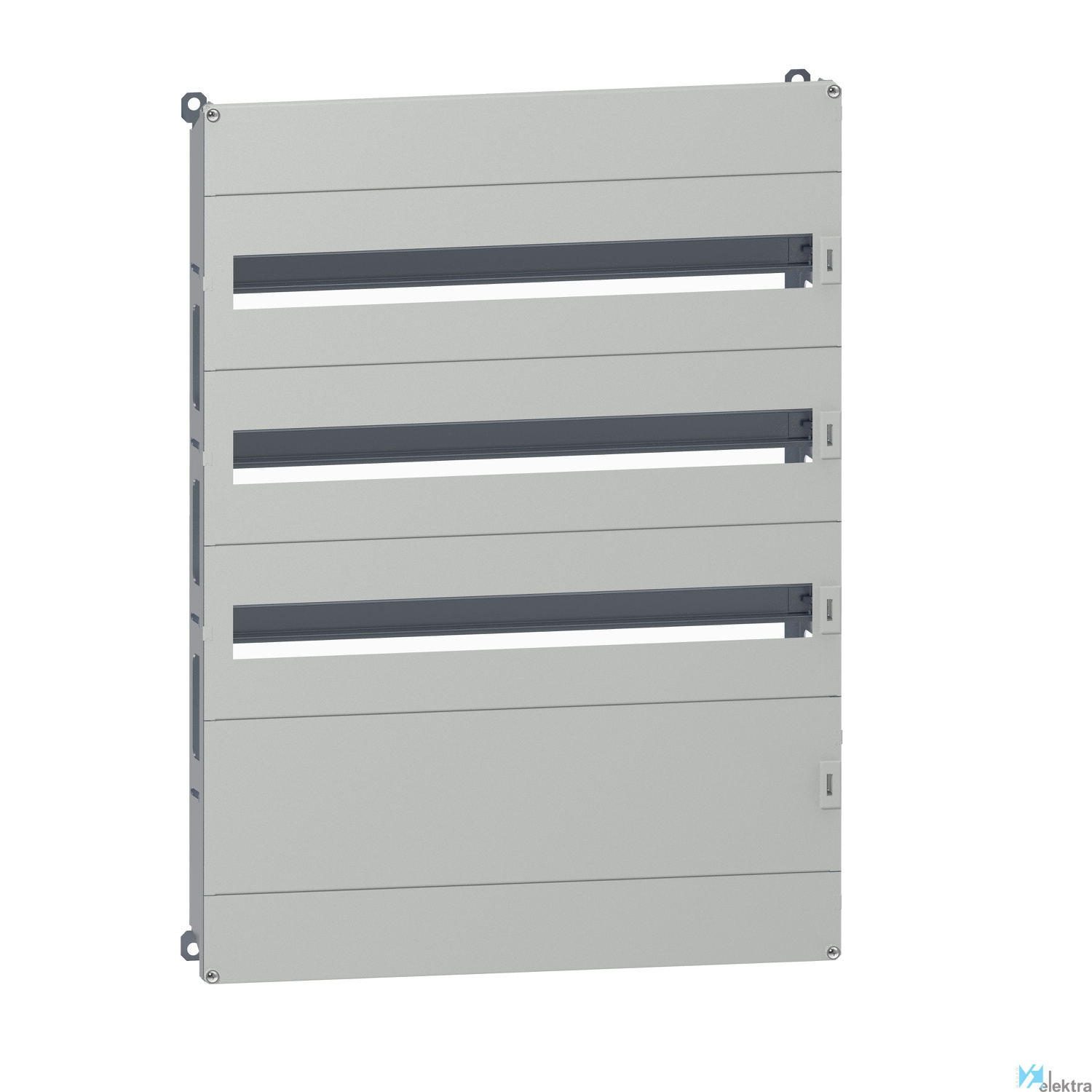

Chasis distribución modular tipo DLM para armario PanelSeT 84m H800xW600

Chasis DLM para las cajas PanelSeT S3D, PanelSeT S3X y PanelSeT CRN El chasis debe fijarse en la parte delantera del armario y de la guía deslizante mediante elementos de fijación, y en la parte trasera mediante soportes de sujeción. El ancho es de 555 mm La altura es de 753 mm La profundidad es de 101,5 mm El número de módulos de 18 mm es 84 (1 módulo = 2 pasos = 18 mm) El número de filas horizontales es 3 La profundidad del chasis se puede ajustar en altura de 40 a 85 mm para el carril DIN El producto está fabricado en acero gris (RAL 7035) La parte frontal es de color gris (RAL 7035) El número de orificios es 3 El kit está compuesto por 1 estructura de chasis, 2 tapas de acabado, 1 regleta de neutro/tierra de 2 x 16 mm² y 5 x 6 mm², 3 paneles frontales con carriles DIN de 35 mm y 1 panel frontal liso con chasis. La protección anticorrosión queda garantizada gracias a un revestimiento de polvo de poliéster.

Características básicas

Objeto Chasis
Nº de filas 3 horizontales
Color básico Gris
Módulos 84 de 18mm
Material Acero
Tipo de carcasa Placas ciegas y troqueladas
Montaje Soporte desplazable. Frontal del armario. Mediante elemento de fijación - en parte frontal y posteri
Acabado Poliéster pulverizado
Color Panel frontal: gris RAL 7035
Equipo 1 estructura de chasis. 2 cubierta de acabado. 1 regleta de tierra/neutro 2 x 16 mm² 5 x 6 mm². 3 ca
Nº RAL 7035
Conformidad con RoHS SI

Características detalladas

Anchura 555 mm
Con placa de montaje No
Tipo de cobertura Con muesca
Número de carriles DIN 3
Número de subdivisiones por carril DIN 28
Profundidad 101.5 mm
Con terminales N-PE Sí
Número de compartimentos para dispositivos ad 3
Altura 753 mm
Con cubierta Sí

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,77 x 0,56 x 0,12 (m)
  • Volumen: 0,05 m3
  • Peso: 8,08 kg

Embalaje 2

  • Cantidad mínima embalaje: 20
  • Cantidad máxima embalaje: 20
  • Medidas: 1,20 x 1,00 x 1,35 (m)
  • Volumen: 1,62 m3
  • Peso: 175,00 kg
