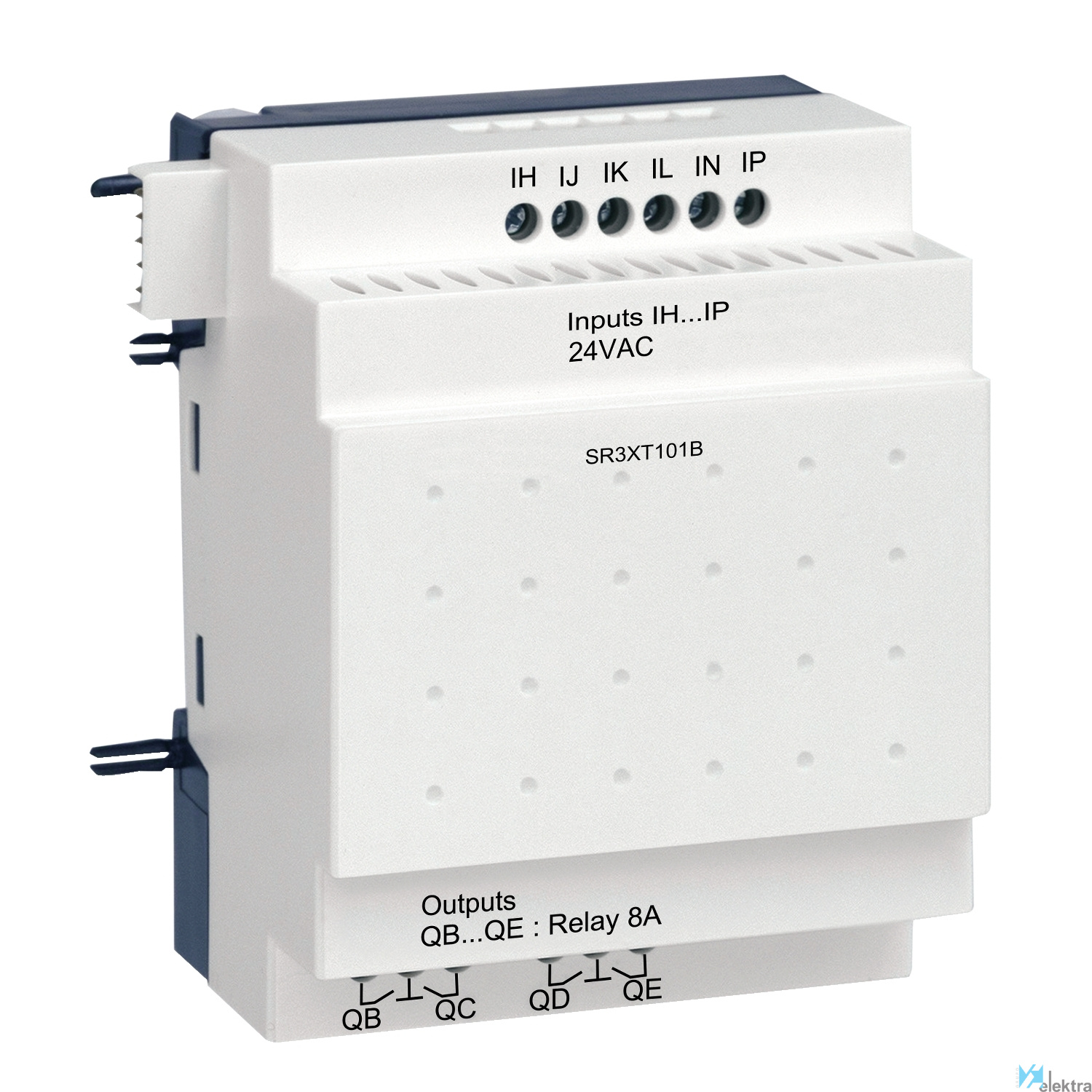

SCHNEIDER SR3XT101B ZELIO-II Extension 6E/4S 24AC

Módulo de extensión de e/s discreta - 10 i o - 24 v ac - para zelio logic

Este producto forma parte de Zelio Logic SR2/SR3, una oferta de relés inteligentes para sistemas de automatización simples de 10 a 40 E/S. Este módulo de extensión E/S discreto ofrece 6 entradas discretas con 4 salidas de relé. Es un módulo con tensión de entrada discreta de 24V CA con frecuencia de entrada discreta de 47Hz a 53Hz, 57Hz a 63Hz. Es un producto con clasificación IP20 e IP40. Pesa 0,2 kg. La aplicación principal de este módulo es la industria y el sector de edificios y servicios. Este producto está certificado por C-Tick, GL, UL, CSA y GOST. Cumple las normas EN/IEC 61000-4-2 L3, EN/IEC 61000-4-5, EN/IEC 61000-4-6 L3 y EN/IEC 60068-2-6 Fc. Fácil de usar, Zelio Logic ofrece soluciones alternativas reales basadas en lógica cableada o en tarjetas específicas.

Características básicas

Objeto Módulo de extensión

Tensión 24 V

Normas EN/IEC 60068-2-27 Ea. EN/IEC 60068-2-6 Fc. EN/IEC 61000-4-11. EN/IEC 61000-4-12. EN/IEC 61000-4-2 ni

Par de apriete 0,5 Nm

Humedad relativa de trabajo 95 % sin condensación o goteo de agua

Grado de contaminación 2 conforme con EN/IEC 61131-2

Tiempo de respuesta 10.00 ~ 50.00 ms

Durabilidad eléctrica 500000 ciclos

Durabilidad mecánica 10000000 ciclos (salida del relé)

Grado de protección IP20/IP40

Frecuencia 50.00 ~ 60.00 Hz

Altitud de trabajo 2000 m

Certificaciones CSA. C-Tick. GL. GOST. UL

Nº de salidas 4 relé salidas

Categoría de sobretensión III conforme con EN/IEC 60664-1

Temperatura de trabajo -20...40 °C em invólucro no ventilado de acuerdo con IEC 60068-2-1 y IEC 60068-2-2 ## -20...55 °C de

Características detalladas

Ampliable No

Soporta el protocolo SERCOS No

SIL según IEC 61508 Ninguno

Con interfaz óptica No

Nivel de rendimiento según EN ISO 13849-1 Ninguno

Unidad básica Sí

Certificado para áreas peligrosas UL División No

Estándar de radio GPRS No

Con salida de relé Sí

Altura 90 mm

Soporta el protocolo de seguridad INTERBUS No

Certificado para áreas peligrosas UL clase I No

Certificado para áreas peligrosas UL Clase II No

Certificado para UL clase II No

Anchura 72 mm

Soporta el protocolo EtherCAT No

Redundancia No

Soporta el protocolo AS-Interface Safety at W No

Estándar de radio GSM No

Categoría de protección contra explosiones pa Ninguno

Estándar de radio UMTS No

Profundidad 59.5 mm

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Unidad de expansión Sí

Certificado para áreas peligrosas grupo C (et No

Certificado para áreas peligrosas grupo A (ac No

Certificado para áreas peligrosas grupo B (hi No

Certificado para áreas peligrosas grupo F (po No

Certificado para áreas peligrosas grupo G (po No

Certificado para áreas peligrosas grupo D (pr No

Certificado para áreas peligrosas grupo E (po No

Con pantalla No

Soporta el protocolo SafetyBUS p No

Tipo de tensión de alimentación CA/CC

Con temporizador No

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO No

Soporta el protocolo PROFIsafe No

Soporta el protocolo ASI No

Estándar inalámbrico Bluetooth No

Equipos asociados (Ex ia) No

Estándar de radio WLAN 802.11 No

Soporta el protocolo PROFIBUS No

Tensión de alimentación 50 Hz CA 24 ~24 V

Tensión de alimentación 60 Hz CA 24 ~24 V

Soporta el protocolo TCP/IP No

Instalación frontal posible Sí

Soporta protocolo KNX No

Soporta el protocolo CAN No

Grado de protección (IP) IP20

Equipos asociados (Ex ib) No

Maestro de enlace E/S No

Soporta el protocolo INTERBUS No

Montaje en carril posible Sí

Soporta el protocolo DeviceNet No

Corriente de conmutación 8 A

Apto para funciones de seguridad No

Número de salidas digitales 4

Soporta el protocolo Modbus No

Soporta el protocolo de autopista de datos No

Número de entradas digitales 6

Montaje en rack posible No

Soporta el protocolo LON No

Consumo de energía 1.1 W

Soporta el protocolo para otros sistemas bus No

Soporta el protocolo SUCONET No

Montaje en pared/directo posible Sí

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,10 x 0,09 x 0,07 (m)
Volumen: 0,00 m3
Peso: 0,18 kg

Embalaje 2

Cantidad mínima embalaje: 30
Cantidad máxima embalaje: 30
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 5,95 kg
