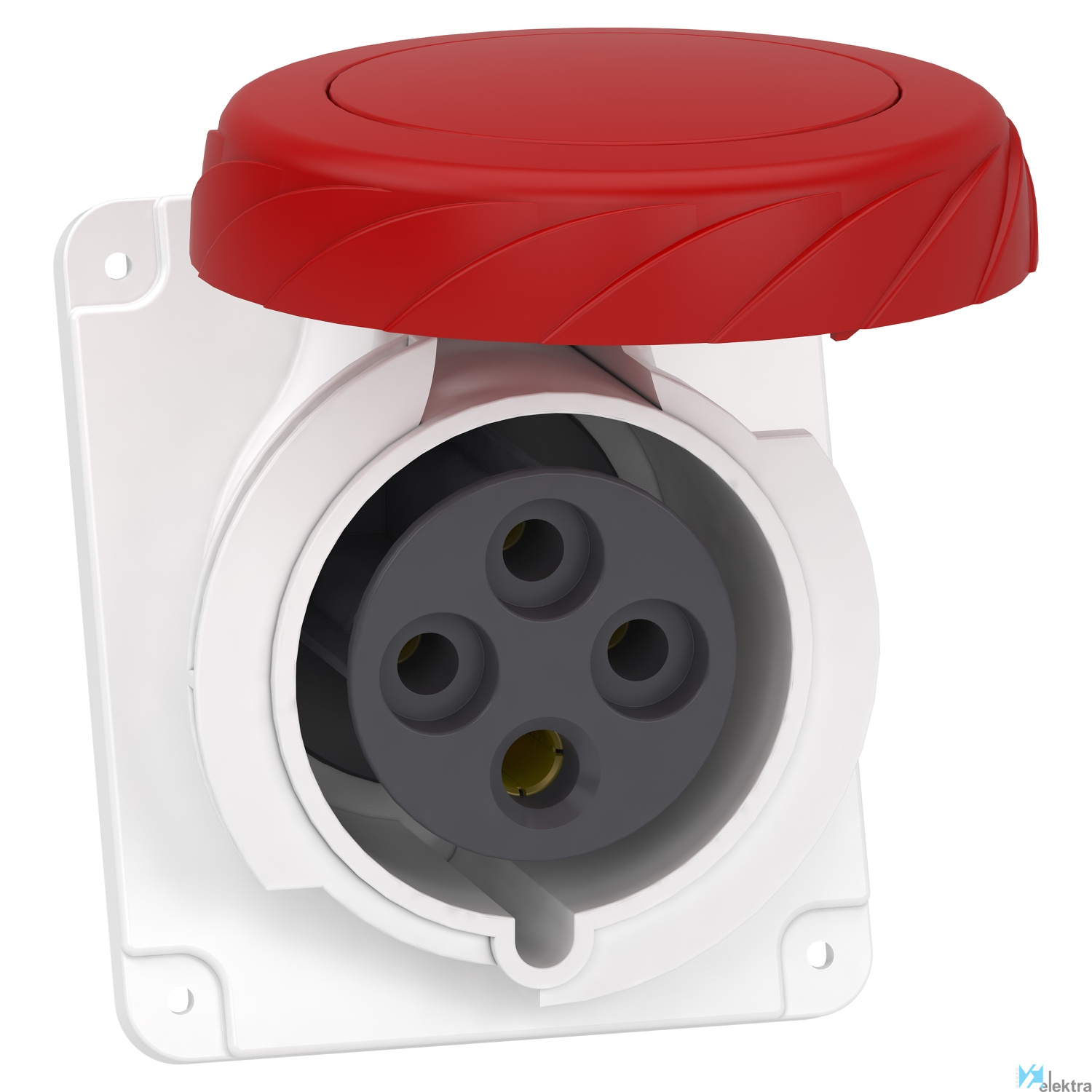

Objeto Toma
Tensión 380.00 ~ 415.00 V
Resistencia al impacto IK08
Normas IEC 60309-1. IEC 60309-2
Humedad relativa de trabajo 50 % ( 40 °C ). 70 % ( 30 °C ). 90 % ( 20 °C )
Sección cable principal 2.50 ~ 10.00 mm²
Color básico Gris/Rojo
Nº de polos 3P+E
Resistencia al fuego 850 °C conforme con IEC 60695-2-1
Montaje Montado en panel
Corriente nominal 32 A
Tipo de red CA
Grado de protección IP67
Frecuencia 50.00 ~ 60.00 Hz
Color Gris ( RAL 7035 ). Voltaje rojo.
Nº RAL 7035
Temperatura de trabajo 35 °C ( 86400 s )
Forma Enchufe, toma y estación de control en ángulo
Amperaje IEC 32 A
Sistema de conexión Terminal sin tornillos
Dimensión de la brida vertical 100 mm
Dimensión de la brida horizontal 90 mm
Dirección de conexión En ángulo
Material Plástico
Frecuencia nominal (medida) 50 ~60 Hz
Tensión según EN 60309-2 400 V (50+60 Hz) rojo
Tensión nominal 380 ~415 V
Distancia vertical desde el agujero 85 mm
Color característico Rojo
Distancia horizontal desde el agujero 77 mm
Número RAL 7035
Número de polos 4
Grado de protección (IP) IP67
Posición de la hora del reloj 6 h
Ejecución militar No
