0108596 SCHNEIDER VBF01 Interruptor VARIO 3P 20A

Distribución Baja Tensión
APARAMENTA DE MANDO Y MANIOBRA
INTERRUPTOR DE LEVAS

Cod. 0108596 EAN 3389110201000 GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER ELECTRIC

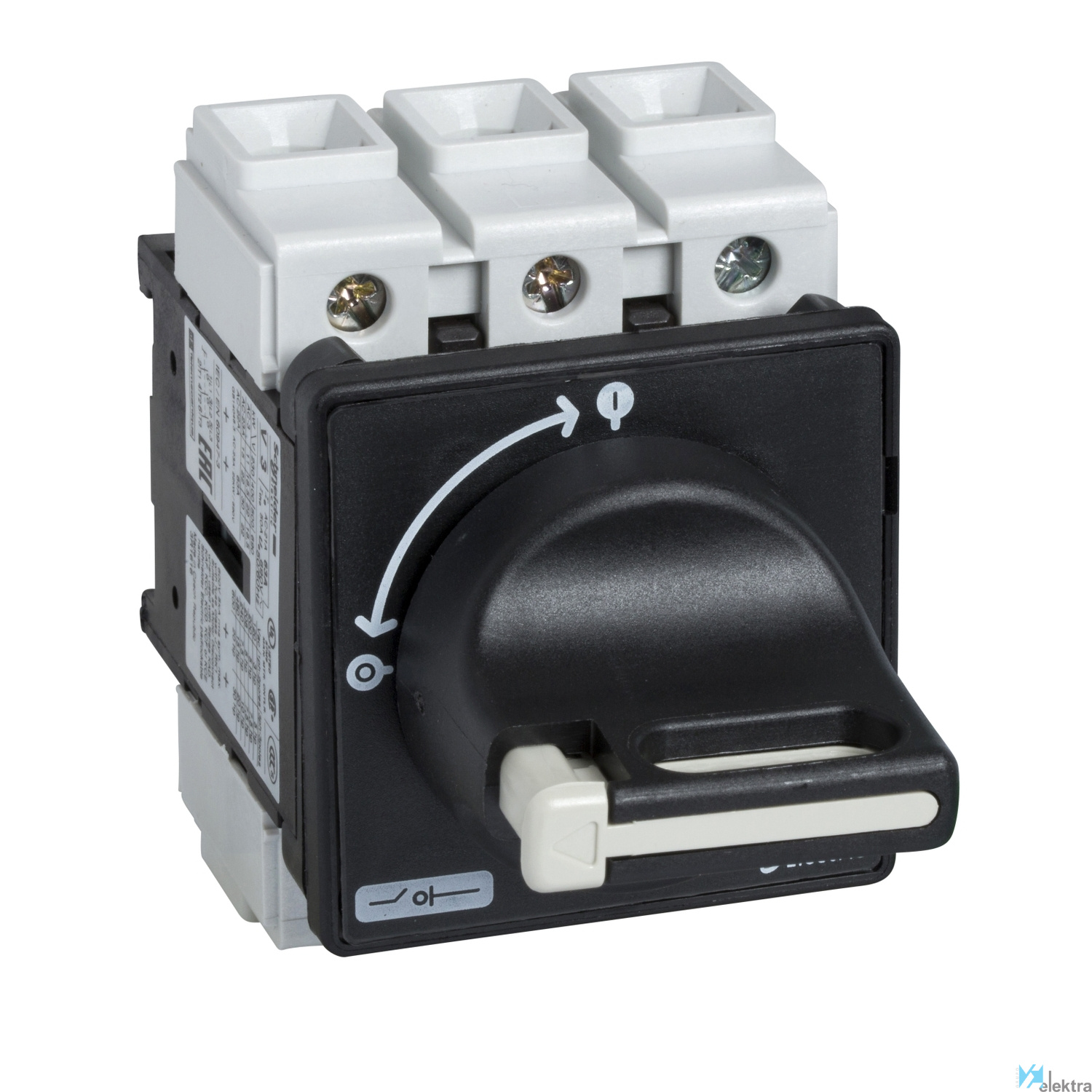

SCHNEIDER VBF01 Interruptor VARIO 3P 20A

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

71,48€

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys Vario y TeSys Mini Vario

SCHNEIDER VBF01 Interruptor VARIO 3P 20A

TeSys Vario - switch disconnector - 20 A - on door

Interruptor-seccionador TeSys Vario para montaje en puerta, 3 polos, 20 A/690 V, para aplicaciones de conmutación de motor de hasta 5,5 kW a 400 V AC-23. Unidad completa compuesta por un cuerpo de interruptor V01 y una maneta negra con placa frontal negra KAF1PZ de 60 x 60 mm. Diseñado para uso como interruptor en carga principal. Maneta para bloqueo con candado, para 3 candados (se piden por separado). Maneta fijada con 4 tornillos en la puerta para dotar de grado de protección IP65 al montaje. Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Interruptor seccionador

Tensión 690 V

Normas IEC 60947-3

Par de apriete 2,1 Nm

Color básico Negro

Endurancia mecánica 100000 ciclos

Tipo de control Mando rotativo

Nº de polos 3 NA

Montaje Handle montaje sobre puerta. Switch montaje sobre puerta. Con 4 tornillos para handle

Tipo de red CA, CC

Grado de protección IP20/IP65

Frecuencia 50.00 ~ 60.00 Hz

Color Negro

Intensidad 11 A

Garantía 18 meses

Conformidad con RoHS SI

Temperatura de trabajo -20.00 ~ 50.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada

Ejecución como dispositivo de parada de emerg No

Ejecución del elemento accionador Empuñadura giratoria corta

Potencia de funcionamiento nominal en CA-3, 4 4 kW

Ejecución como conmutador-inversor No

Apto para montaje frontal central No

Corriente nominal de cortocircuito condiciona 10 kA

Intensidad nominal permanente Iu 20 A

Tensión de funcionamiento nominal máxima Ue C 690 V

Número de polos 3

Altura 74 mm

Ejecución como interruptor principal Sí

Resistencia de corriente nominal de corta dur 0.3 kA

Liberación de tensión opcional No

Construcción del dispositivo Técnica integrada fija para dispositivo integ

Interbloqueable Sí

Montaje en suelo No

Anchura 60 mm

Ejecución como interruptor de mantenimiento/r Sí

Ejecución como interruptor de seguridad No

Grado de protección (IP), frontal IP65

Profundidad 109 mm

Tensión nominal de funcionamiento 690 ~690 V

Color del elemento de accionamiento Negro

Potencia de funcionamiento nominal a 400 V CA 5.5 kW

Apto para montaje frontal de 4 orificios Sí

Apto para la instalación del distribuidor No

Corriente permanente asignada con AC-21, 400 20 A

Número de interruptores 1

Accionamiento motorizado integrado No

Apto para montaje intermedio No

Accionamiento motorizado opcional No

Con cableado premontado No

Corriente permanente asignada a AC-23, 400 V 11 A

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,12 x 0,09 x 0,08 (m)
Volumen: 0,00 m3
Peso: 0,22 kg

Embalaje 2

Cantidad mínima embalaje: 24
Cantidad máxima embalaje: 24
Medidas: 0,40 x 0,30 x 0,30 (m)
Volumen: 0,04 m3
Peso: 5,62 kg
