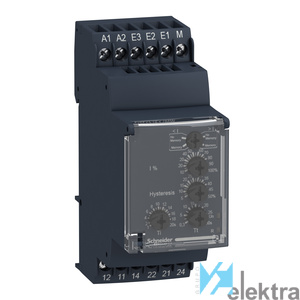

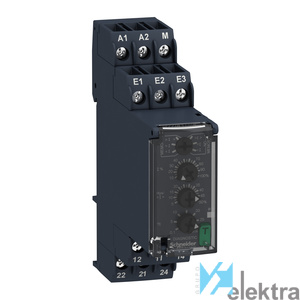

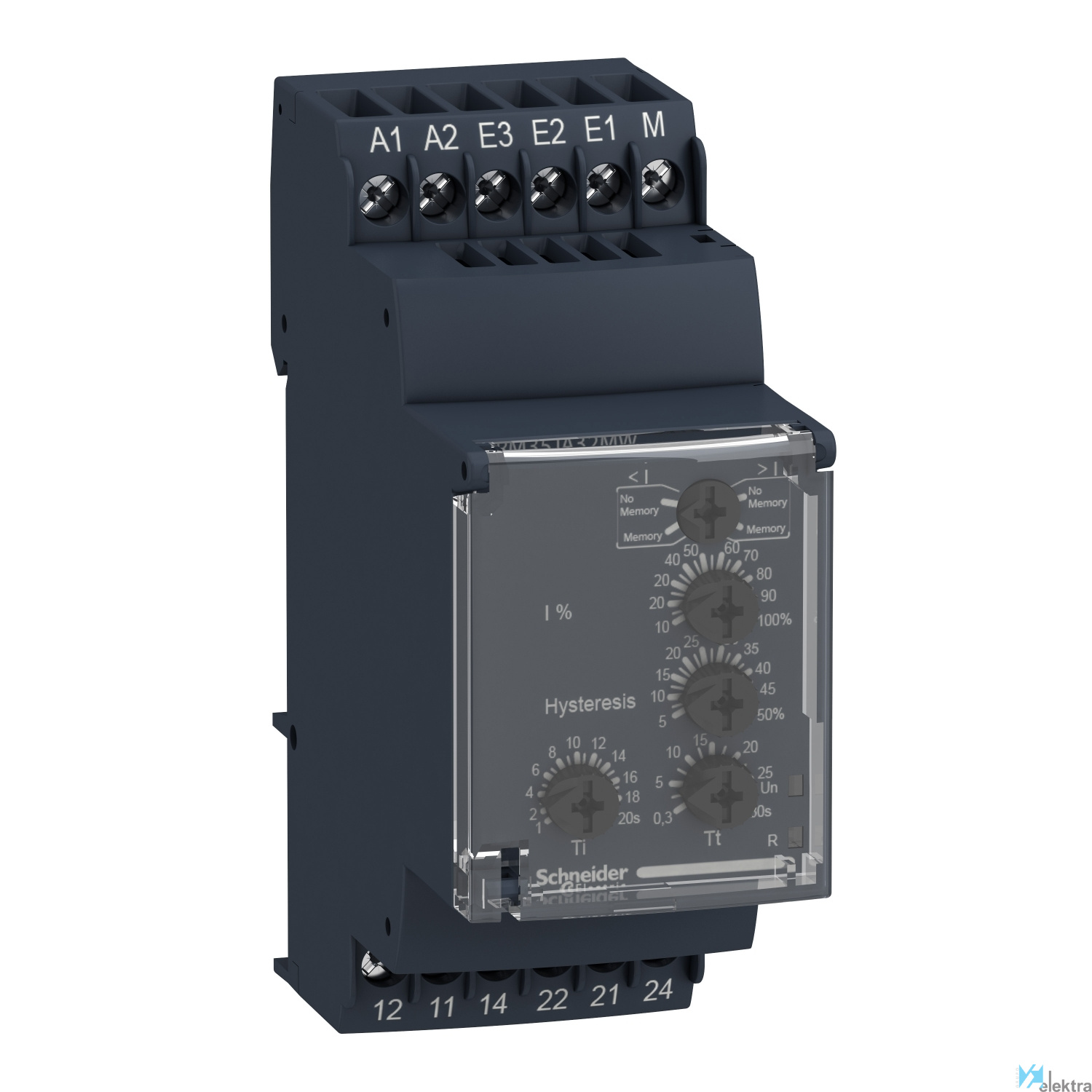

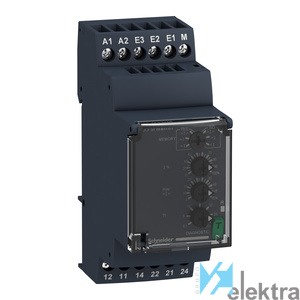

Objeto Relé
Tensión 24...240 V c.a./c.c., 50/60 Hz +/- 10 %
Normas EN/IEC 60255-6
Par de apriete 0.6...1 N.m de acuerdo con IEC 60947-1
Humedad relativa de trabajo 95 % en 55 °C de acuerdo con IEC 60068-2-30
Grado de contaminación 3 conforme con IEC 60664-1
Endurancia mecánica 30000000 ciclos
Endurancia eléctrica 100000 ciclos
Material Carcasa de plástico autoextinguible
Categoría de empleo AC-12 conforme con IEC 60947-5-1. AC-13 conforme con IEC 60947-5-1. AC-14 conforme con IEC 60947-5-1
Retardo 0.3 seg
Tensión de aislamiento 250 V de acuerdo con IEC 60664-1
Montaje Carril DIN simétrico de 35 mm conforme con EN/IEC 60715
Grado de protección IP20/IP30
Corriente de salida 5 A
Resistencia al choque 15 gn para 11 ms de acuerdo con IEC 60255-21-1
Resistencia a vibraciones 0,35 mm (f = 5...57.6 Hz) de acuerdo con IEC 60068-2-6. 1 gn (f = 57.6...150 Hz) de acuerdo con IEC
Precisión de la medida +/- 10 % del valor de escala completa
Certificaciones CSA. C-Tick. GL. GOST. UL
Conformidad con RoHS SI
Categoría de sobretensión III conforme con IEC 60664-1
Temperatura de trabajo -20.00 ~ 50.00 °C
Sobrecorriente trifásica posible Sí
Contiene función de tensión CC de subtensión No
Subcorriente trifásica posible Sí
Rango de medición de corriente 0.15 ~15 A
Sobrecorriente monofásica posible No
Transformador de corriente externo No
Ejecución de la conexión eléctrica Otros
Tipo de tensión de alimentación CA/CC
Subcorriente monofásica posible No
Altura 90 mm
Histéresis monofásica posible No
Tiempo máximo de retardo de respuesta permiti 20 s
Histéresis trifásica posible No
Anchura 35 mm
Función de la ventana CC No
Contiene función tensión CC de sobretensión No
Profundidad 72 mm
Número de contactos inversores 2
Con abrazaderas extraíbles No
Tiempo mínimo de retardo de respuesta permiti 1 s
Tiempo máximo de retardo de desconexión permi 30 s
Tiempo mínimo de retardo de desconexión ajust 0.3 s
