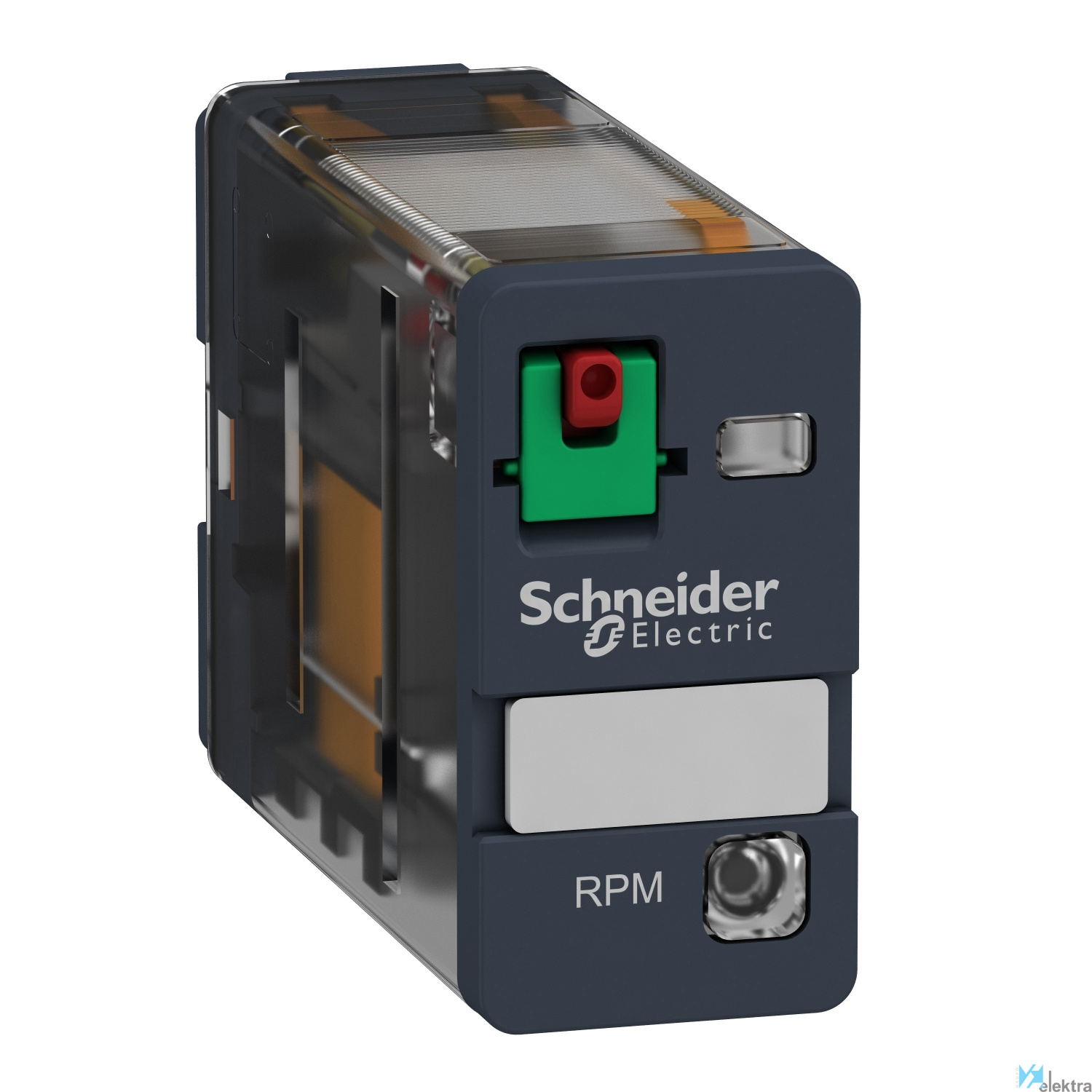

Objeto Relé de conexión
Normas EN/IEC 61810-1. UL 508. CSA C22.2 No 14
Grado de contaminación 3
Endurancia mecánica 10000000 ciclos
Durabilidad eléctrica 100000 ciclos para resistivo carg
Tipo de control Botón de prueba bloqueable
Material Contactos en AgNi
Tensión de aislamiento 250 V conforme con IEC. 300 V de acuerdo con UL. 300 V conforme con CSA
Grado de protección IP40
Resistencia al choque 30 gn sin funcionamiento. 15 gn en funcionamiento
Intensidad 15 A en 277 V AC de acuerdo con UL. 7.5 A en 28 V DC (NC) de acuerdo con IEC. 15 A en 250 V AC (NA)
Resistencia a vibraciones 3 gn (f = 10...150 Hz), amplitud +/- 1 mm (sobre 5 ciclos en operación). 5 gn (f = 10...150 Hz), amp
Certificaciones CSA. RoHS. UL. REACH. EAC
Temperatura de trabajo -40.00 ~ 55.00 °C
Ejecución de la conexión eléctrica Conexión enchufable
Material del inserto de contacto Otros
Material de recubrimiento del contacto Otros
Tipo de tensión de accionamiento AC
Altura 27 mm
Grado de protección (IP) IP40
Anchura 14 mm
Voltaje nominal de suministro piloto piloto p 230 ~230 V
Comportamiento de conmutación del accionamien Estable mono
Con contactos impulsados positivamente Sí
Intensidad nominal 15 A
Unidad, polaridad Sin polaridad
Con indicador LED Sí
Profundidad 50 mm
Tipo de contacto de conmutación Contacto simple
Dispositivo completo con zócalo No
Número de contactos inversores 1
Material del contacto Otros
Con abrazaderas extraíbles Sí
Categoría de tecnología de relés según IEC 61 RT I
