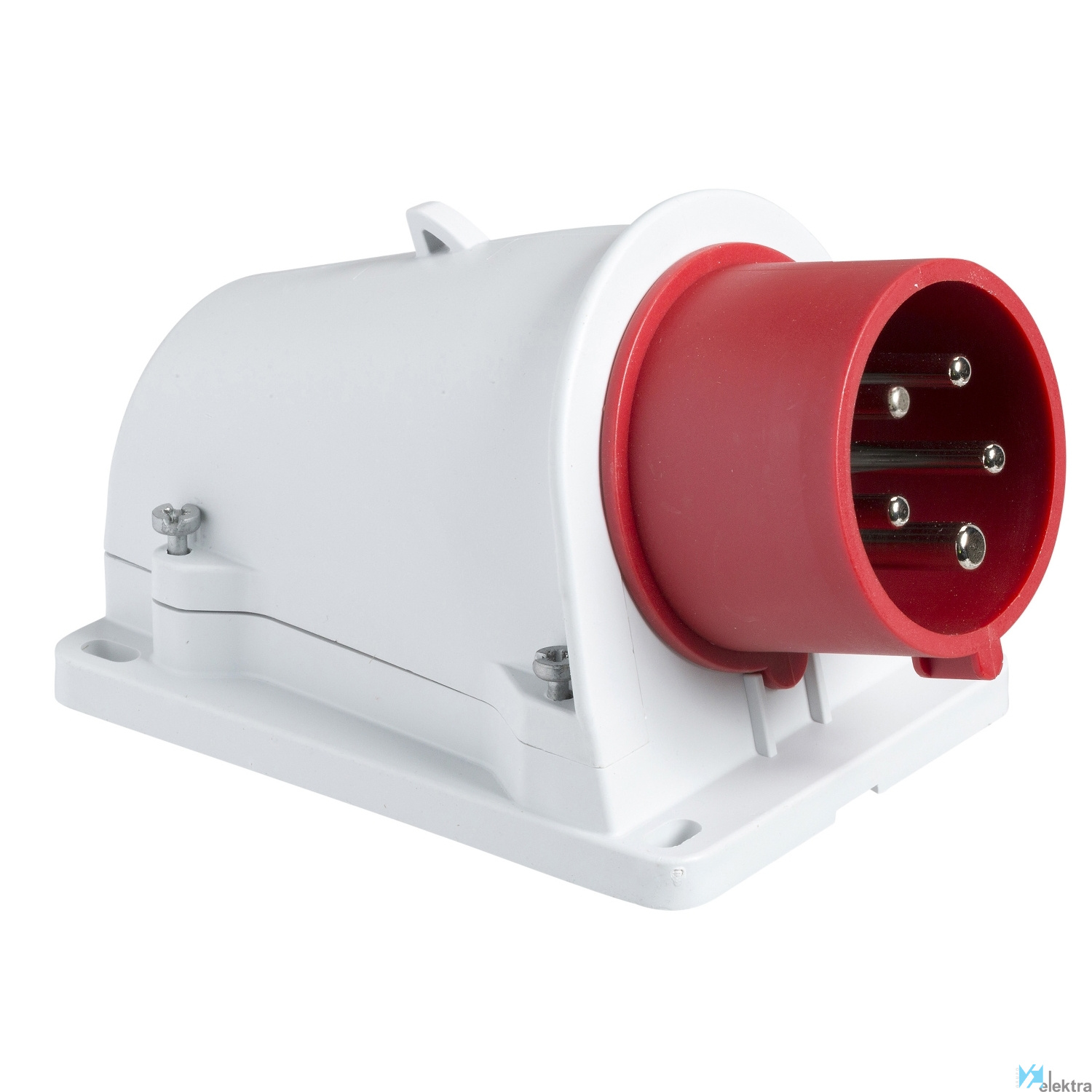

Objeto Conector
Tensión 380.00 ~ 415.00 V
Resistencia al impacto IK08
Normas IEC 60309-1. IEC 60309-2
Humedad relativa de trabajo 50 % ( 40 °C ). 70 % ( 30 °C ). 90 % ( 20 °C )
Sección cable principal 1.00 ~ 4.00 mm²
Grado de contaminación 3
Color básico Gris/Rojo
Nº de polos 3P+N+E
Resistencia al fuego 750 °C de acuerdo con IEC 60695-2-11
Tipo de rosca M25
Diámetro exterior 21,5 mm
Montaje Empotrable
Corriente nominal 16 A
Tipo de red CA
Grado de protección IP44
Frecuencia 50.00 ~ 60.00 Hz
Color Gris ( RAL 7035 ). Voltaje rojo.
Nº RAL 7035
Temperatura de trabajo 35 °C ( 86400 s ). -25...40 °C
Forma Enchufe, toma y estación de control en ángulo
Método de construcción Base enchufe montaje en superficie
Amperaje IEC 16 A
Sistema de conexión Terminal sin tornillos
Dirección de conexión En ángulo
Material Plástico
Frecuencia nominal (medida) 50 ~60 Hz
Inversor de fases No
Tensión nominal 380 ~415 V
Tensión según EN 60309-2 400 V (50+60 Hz) rojo
Color característico Rojo
Número RAL 7035
Número de polos 5
Grado de protección (IP) IP44
Posición de la hora del reloj 6 h
Ejecución militar No
