0140808 SCHNEIDER LV430652 NSX160F TM100D 4P4R

Distribución Baja Tensión
APARAMENTA DE PROTECCIÓN DE BT
PROTECCIÓN DE POTENCIA

Cod. 0140808 EAN 3606480011504 GAMA: ComPact NSX

SCHNEIDER ELECTRIC

SCHNEIDER LV430652 NSX160F TM100D 4P4R

Entrega a consultar

(Ver +)

Múltiplo venta: 1,00 uds.

1.526,67€

Precio limitado a unidades en Stock

Impuestos no incluidos.

Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: ComPact NSX

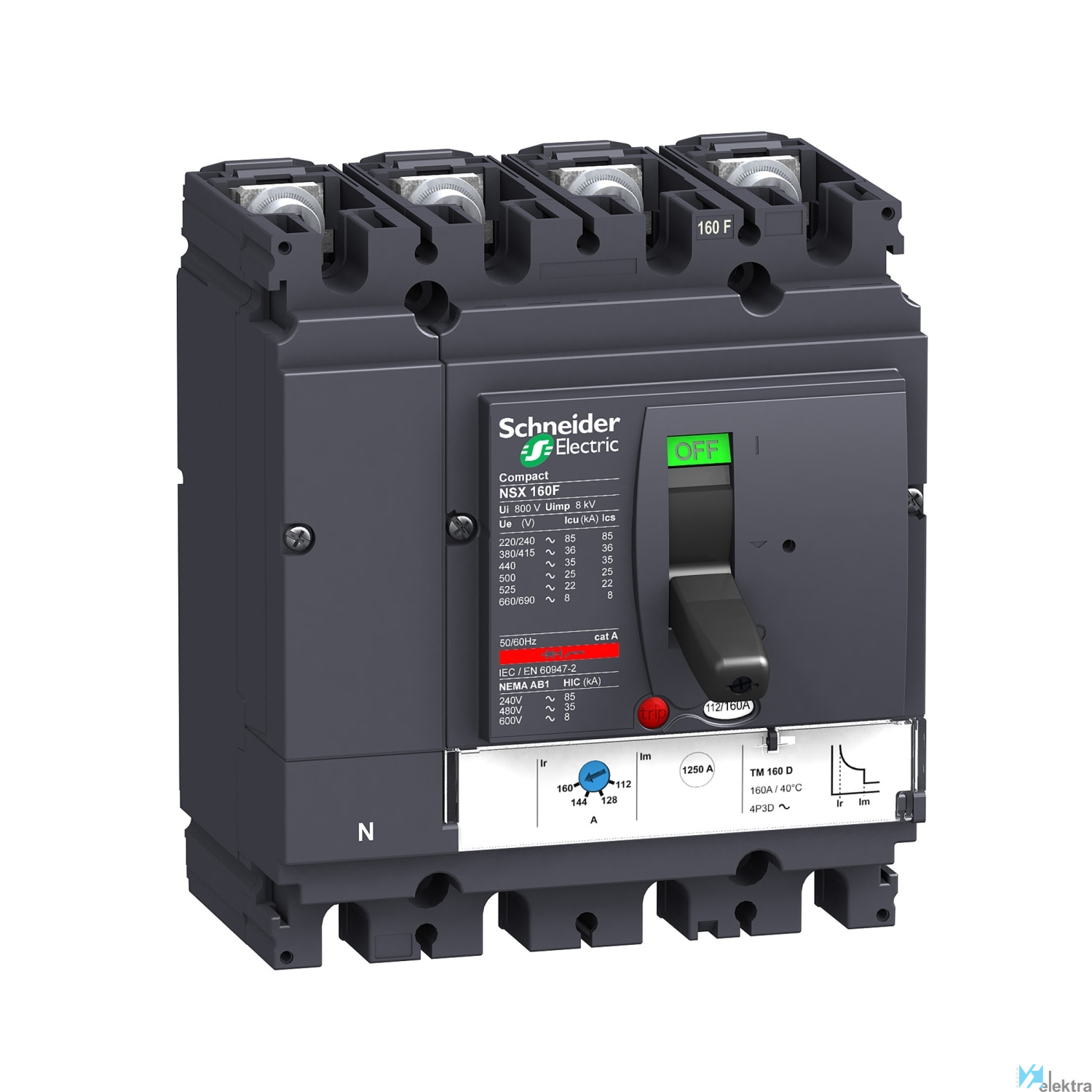

SCHNEIDER LV430652 NSX160F TM100D 4P4R

NSX160F TM100D 4P4R

INTERRUPTOR MAGNETOTERMICO NSX160F TM100D 4 POLOS 4R

Características básicas

Objeto Interruptor automático

Tensión 690 V CA 50/60 Hz

Frecuencia 50.00 ~ 60.00 Hz

Calibre 100 A ( 40 °C )

Disparo Térmico-magnético

Durabilidad eléctrica 10000 ciclos 440 V In/2 de acuerdo con IEC 60947-2. 15000 ciclos 690 V In/2 de acuerdo con IEC 60947

Endurancia mecánica 40000 ciclos

Intensidad 160 A ( 40 °C )

Nº de polos 4P

Paso 35 mm

Posición de neutro Izquierda

Temperatura de trabajo -35.00 ~ 70.00 °C

Tensión de aislamiento 800 V CA 50/60 Hz

Tipo de control Maneta

Tipo de red CA

Alto 161 mm

Ancho 140 mm

Profundidad 86 mm

Peso 2,6 kg

Montaje Fijo en placa posterior

Categoría de empleo Categoría A

Resistencia al impacto IK07

Conformidad con RoHS SI

Grado de protección IP40

Grado de contaminación 3 conforme con IEC 60664-1

Normas EN 60947-2. IEC 60947-2. NEMA AB1. UL 508

Certificaciones CSA. UL

Características detalladas

Tipo de conexión del circuito de corriente principal Conexión roscada

Aparato completo con dispositivo de protección Sí

Ejecución del elemento accionador Maneta

Montaje en rail DIN opcional Sí

Ajuste actual de liberación de sobrecarga 70 ~100 A

Con alarma activada Sí

Intensidad nominal permanente Iu 100 A

Tensión nominal 690 ~690 V

Posición de la conexión para el circuito principal de tensión Parte frontal

Número de polos 4

Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V 36 kA

Con liberación de baja tensión integrada No

Accionamiento motorizado integrado No

Protección de fallo a tierra integrada No

Rango de ajuste de liberación instantánea de cortocircuito 800 ~800 A

Grado de protección (IP) IP40

Accionamiento motorizado opcional Sí

Construcción del dispositivo Dispositivo a empotrar, técnica de instalación fija

Apto para montaje en carril DIN No

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 2,00 x 2,00 x 1,00 (dm)
Volumen: 4,82 dm3
Peso: 2,43 kg

Embalaje 2

Cantidad mínima embalaje: 9
Cantidad máxima embalaje: 9
Medidas: 30,00 x 60,00 x 40,00 (cm)
Volumen: 72,00 dm3
Peso: 21,87 kg

Entrega a consultar

Reemplazado

Accesorio

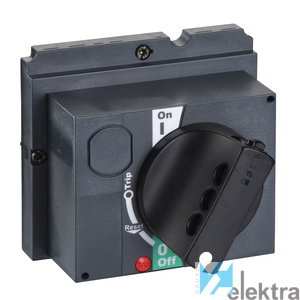

Cód. 0140657
