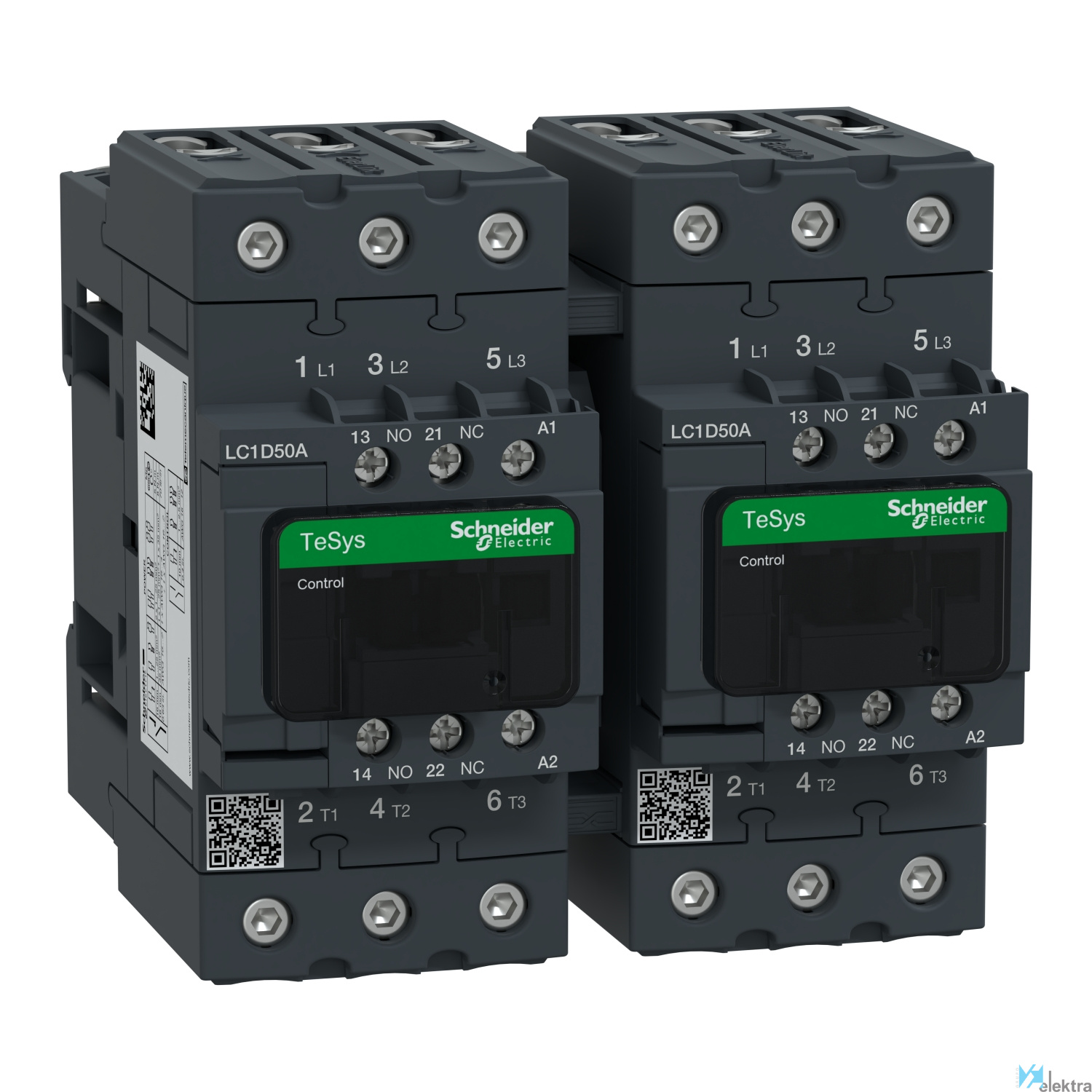

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Frecuencia 25.00 ~ 400.00 Hz
Cadencia máxima 3600 cyc/h a <= 60 °C
Capacidad de corte 900 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.45 Mciclos 50 A AC-3 en Ue <= 440 V. 1.1 Mciclos 80 A AC-1 en Ue <= 440 V
Endurancia mecánica 6 Mciclos
Intensidad 50 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 80 A (<= 60 °C) a <= 440 V CA AC-1
Potencia de motor 3.00 ~ 40.00 HP
Nº de contactos 3 NA
Nº de polos 3P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control CA 50/60 Hz
Tratamiento TH conforme con IEC 60068-2-30
Alto 122 mm
Ancho 119 mm
Profundidad 120 mm
Peso 1.88 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Aplicaciones Control del motor. Carga resistiva
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones CCC. CSA. GOST. UL
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 22 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 29.8 kW
Corriente de funcionamiento nominal Ie en CA- 50 A
Altura 122 mm
Tipo de tensión de accionamiento AC
Grado de protección (IP) IP20
Anchura 119 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 120 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Función Contactor de inversión
Grado de protección (NEMA) Otros
