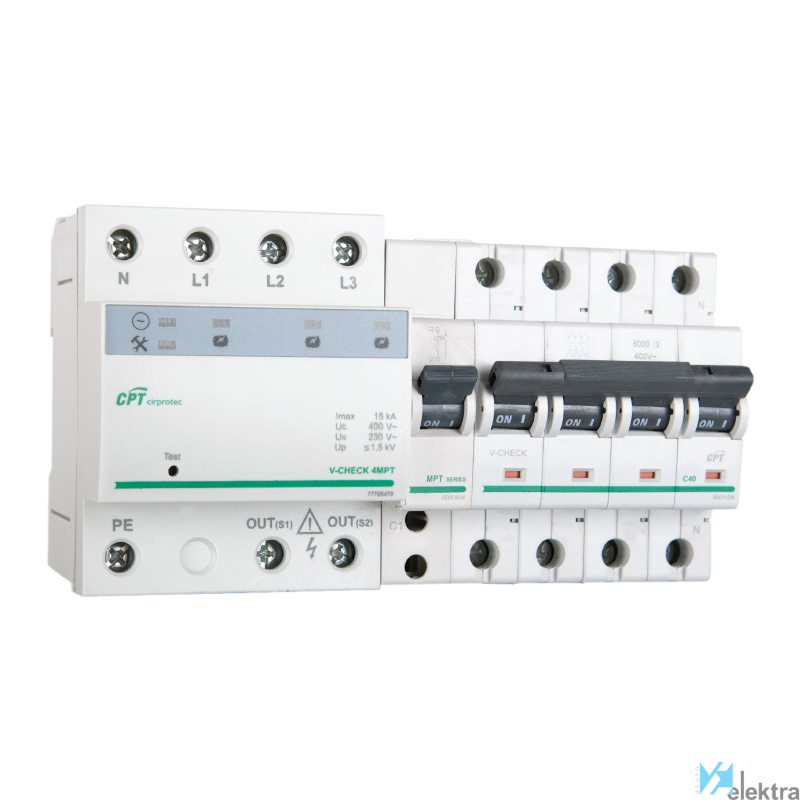

Objeto Protector
Tensión Un (L-N) 230V
Nº de módulos 9
Sección transversal 6.00 ~ 35.00 mm²
Normas EN 50550, IEC 61643-1, EN 61643-11
Par de apriete 4 Nm
Color de la carcasa Gris RAL 7035
Tipo Tipo 2
Clase eléctrica Clase II
Color básico Gris
Módulos 9
Tiempo de respuesta (L-N) 25ns
Nº de polos 4P
Corriente nominal 40 A
Grado de protección IP20
Temperatura -40.00 ~ 60.00 °C
Frecuencia 50 Hz
Tensión de servicio Uc (L-N) 400V / Uc (N-PE) 254V
Corriente de descarga Imax (L-N) 15kA / IN (L-N) 3kA
Desconexión dinámica térmica SI
Botón de Test SI
Sección conductor rígido (POP) 1,5-3,5mm² / (IGA) 6-35mm²
Sección conductor flexible (POP) 1,5-2,5mm² / (IGA) 6-25mm²
Poder de corte UNE-EN 60898 6000A/UNE-EN 60947-2 10kA
Certificaciones EN 50550, UNE 50550, IEC 63052, EN 61643-11
Nº RAL 7035
Curva de disparo C
Tipo de instalación (L-N)
Temperatura de trabajo -40.00 ~ 60.00 °C
Aplicaciones EDIFICIOS,VEHÍCULO ELÉCTRICO,INDÚSTRIA,TELECOMUNICACIONES,TRATAMIENTO DE AGUAS
Grado de protección (IP) IP20
Clase de prueba tipo 2 Sí
Sección transversal máxima de conductor rígido (simple/multiconductor) 35 mm²
Sección transversal máxima de conductor flexible (trenzado fino) 25 mm²
Señalización en el dispositivo Ninguno
Con contacto de telecomunicación No
Protección contra cortocircuitos integrada No
Fusible de respaldo integrado No
Nivel de protección de L-N 1.5 kV
Nivel de protección N-PE 1.5 kV
Corriente nominal de descarga (8/20) 3 kA
Corriente máx. de descarga (8/20) 15 kA
Voltaje nominal CA 230 V
Tipo de red: otros No
Tipo de red CC No
Tipo de red IT No
Tipo de red TN No
Tipo de red TN-C No
Tipo de red TN-S Sí
Tipo de red TT Sí
Tipo de red TN-C-S No
Sin corriente de fuga No
