ETIM-5.0 EC002635
ETIM-6.0 EC002635
ETIM-7.0 EC002635
ETIM-8.0 EC002635

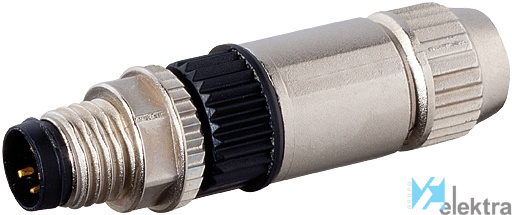

Tipo Macho
Conexión lado 2 Bornes IDC
Funciones sin LED;sin apantallar
GTIN 4048879224710
Grupo de sustancias aislantes (IEC 60664-1) I
Customs tariff number 85366990
Apantallado No
Categoría de sobretensión (EN 60950-1) III
Condición adicional grado de protección insertado;Atornillado
Material PA
Codificación A
Material de bloqueo Fundición a presión de zinc
Family construction form M8
Set de montaje M8 x 1
Configuración totalmente en uso
Material contacto Aleación de cobre
Grado de protección (EN IEC 60529) IP67
Salida de cable recto
Modo de montaje insertado;Atornillado;Protección contra sacudidas
Orificio roscado M8 x 1
Gender male
Ciclos de conexión mín. 100
Tipo de conexión Conector por desplazamiento del aislante IDC
Conexión lado 1 M8
Grado de contaminación 3
Conector lado 1 0°
Temperatura de servicio mín. -25
Temperatura de servicio máx. 85
Diámetro de aislamiento de cable mín. 1
Profundidad 11.5
Tensión de servicio CC máx. 32
Anchura 11.5
Sección transversal de la conexión máx. 0.34
Tensión de servicio CA máx. 32
Corriente de servicio por contacto máx. 4
Sección de bornes mín. 2.5
Sección de bornes máx. 5.1
Sección transversal de la conexión mín. 0.14

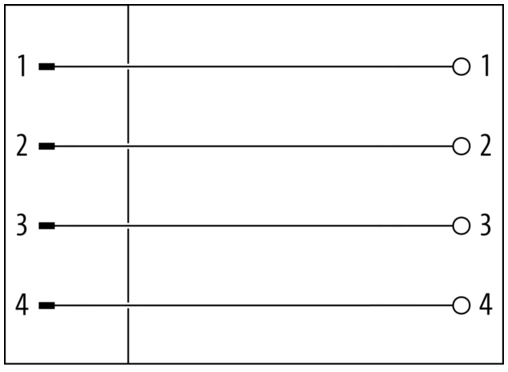

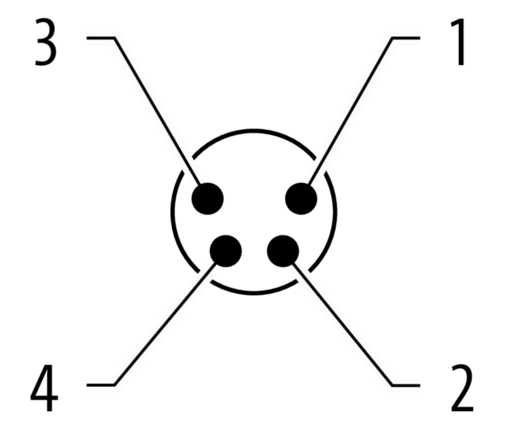

Nº de polos 4
Diámetro de alambre individual mín. 0.1
Par de apriete 0.4
Operating voltage min. ~
Operating voltage max. 32
Corriente de servicio mín. ~
Corriente de servicio máx. 4
Wire insulation diameter max. 1.6

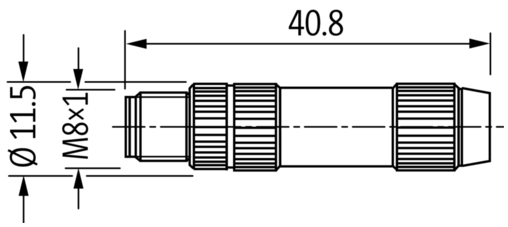

Altura 40.8
Tensión de servicio 0.8
Nº de polos lado 1 4
Resistencia de aislamiento mín. 100
Voltaje de funcionamiento 0 V … 32 V
Rango de sujeción (í˜ cable) 2.5 mm … 5.1 mm
Corriente de trabajo 0 A … 4 A
cURus 1
ECLASS-6.0 27279221
ECLASS-6.1 27260702
ECLASS-7.1 27440102
ECLASS-8.0 27440102
ECLASS-8.1 27440102
ECLASS-9.0 27440116
ECLASS-10.1 27440102
ECLASS-10.0.1 27440106
ECLASS-11.0 27440106
ECLASS-11.1 27440102
ECLASS-12.0 27440116
ECLASS-13.0 27440106
ECLASS-14.0 27440106
Material short text MSHL0-AC-T MOSA 0,14-0,34qmm
Estándar de producto EN/IEC 61076-2-104 (M8)
