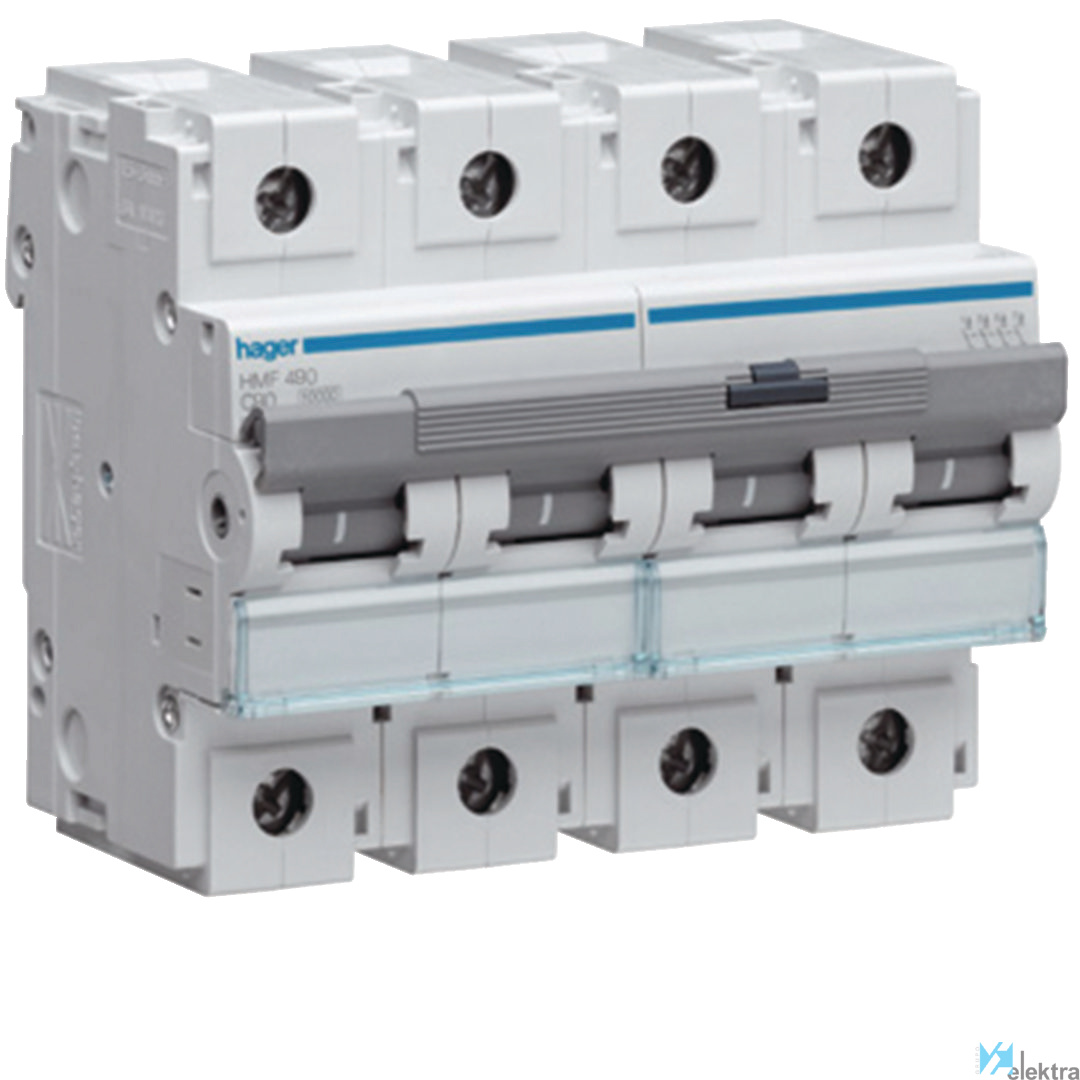

Objeto Automático magnetotérmico
Tensión 415 VCA
Normas EN 60898-1, IEC 60947-2
Par de apriete 3.50 ~ 5.00 Nm
Endurancia mecánica 20000 ciclos
Endurancia eléctrica 4000 ciclos
Nº de polos 4
Sección 35 mm²
Tensión de aislamiento 500 V
Corriente nominal 100 A
Grado de protección IP20
Temperatura de almacenaje -25.00 ~ 80.00 °C
Frecuencia 50.00 ~ 60.00 Hz
Poder de corte 10 kA
Altitud de trabajo 2000 m
Tipo de conexión Borne de jaula con tornillo con compensación de apriete
Curva de disparo C
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Categoría de sobretensión 3
Clase de limitación de energía 3
Sección de conductor conectable sólido 1 ~70 mm²
Grado de contaminación 3
Número de polos protegidos 4
Número de polos (total) 4
Ancho en número de espacios modulares 6
Frecuencia 50 ~60 Hz
Temperatura ambiente durante el funcionamient -25 ~70 °C
Sección de conductor conectable 1 ~50 mm²
Tensión nominal 415 V
Profundidad de instalación 70 mm
Tensión de aislamiento nominal Ui 500 V
Corriente nominal 100 A
Pérdida de potencia 28.10 W
Curva de disparo C
Poder de corte asignado Icn según EN 60898 a 10 kA
Poder de corte asignado Icu según EN 60947-2 10 kA
Tipo de tensión AC
Montaje empotrado Sí
Equipos adicionales posibles Sí
Protección contra explosiones No
Acoplamiento de conductor neutro No
