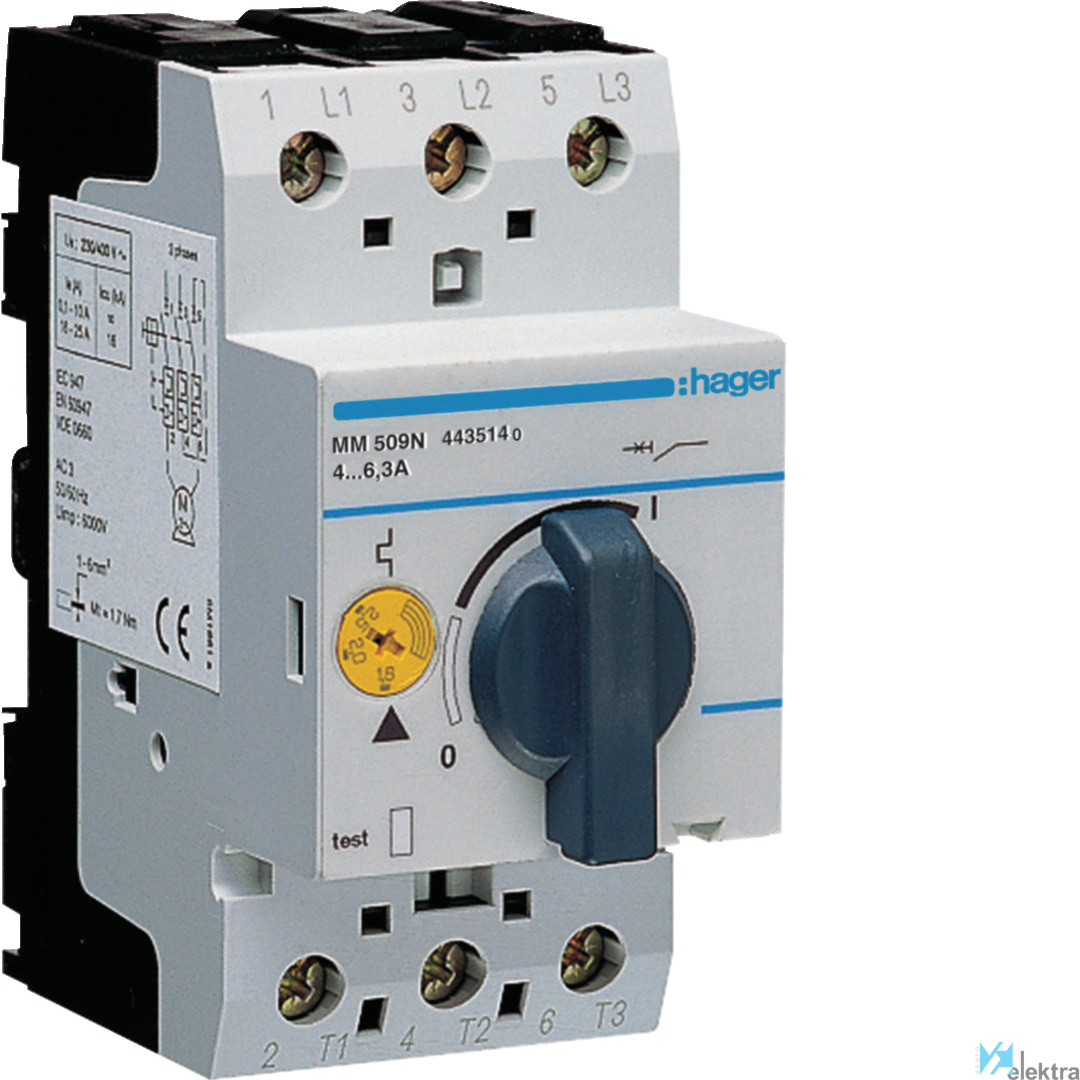

Objeto Guardamotor
Nº de módulos 2,5
Categoría de empleo AC3
Nº de polos 3
Tensión de aislamiento 690 V
Corriente nominal 6,3 A
Grado de protección IP20
Temperatura de almacenaje -25.00 ~ 80.00 °C
Frecuencia 40.00 ~ 60.00 Hz
Tipo de conexión Jaula con tornillo
Temperatura de trabajo -25.00 ~ 55.00 °C
Grado de protección (IP) IP20
Número de polos 3
Profundidad 75 mm
Ajuste actual de liberación de sobrecarga 4 ~6.3 A
Rango de ajuste de liberación instantánea de 78.1 ~117.2 A
Con interruptor auxiliar integrado No
Altura 140 mm
Anchura 45 mm
Intensidad nominal permanente Iu 6.3 A
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal en CA-3, 4 2.2 kW
Potencia de funcionamiento nominal a 230 V CA 1.1 kW
Corriente límite nominal de cortocircuito en 150 kA
Pérdida de potencia 5.68 W
Sensible a fallo de fase Sí
Con protección de sobrecarga térmica Sí
Con liberación de baja tensión integrada No
Ejecución del elemento accionador Botón giratorio
Tipo de conexión del circuito de corriente pr Conexión roscada
Construcción del dispositivo Técnica integrada fija para dispositivo integ
Técnica de liberación Termomagnético
