Cod. 0158750   EAN 3606480077838 GAMA: Relé Electromecánico Harmony

SCHNEIDER ELECTRIC

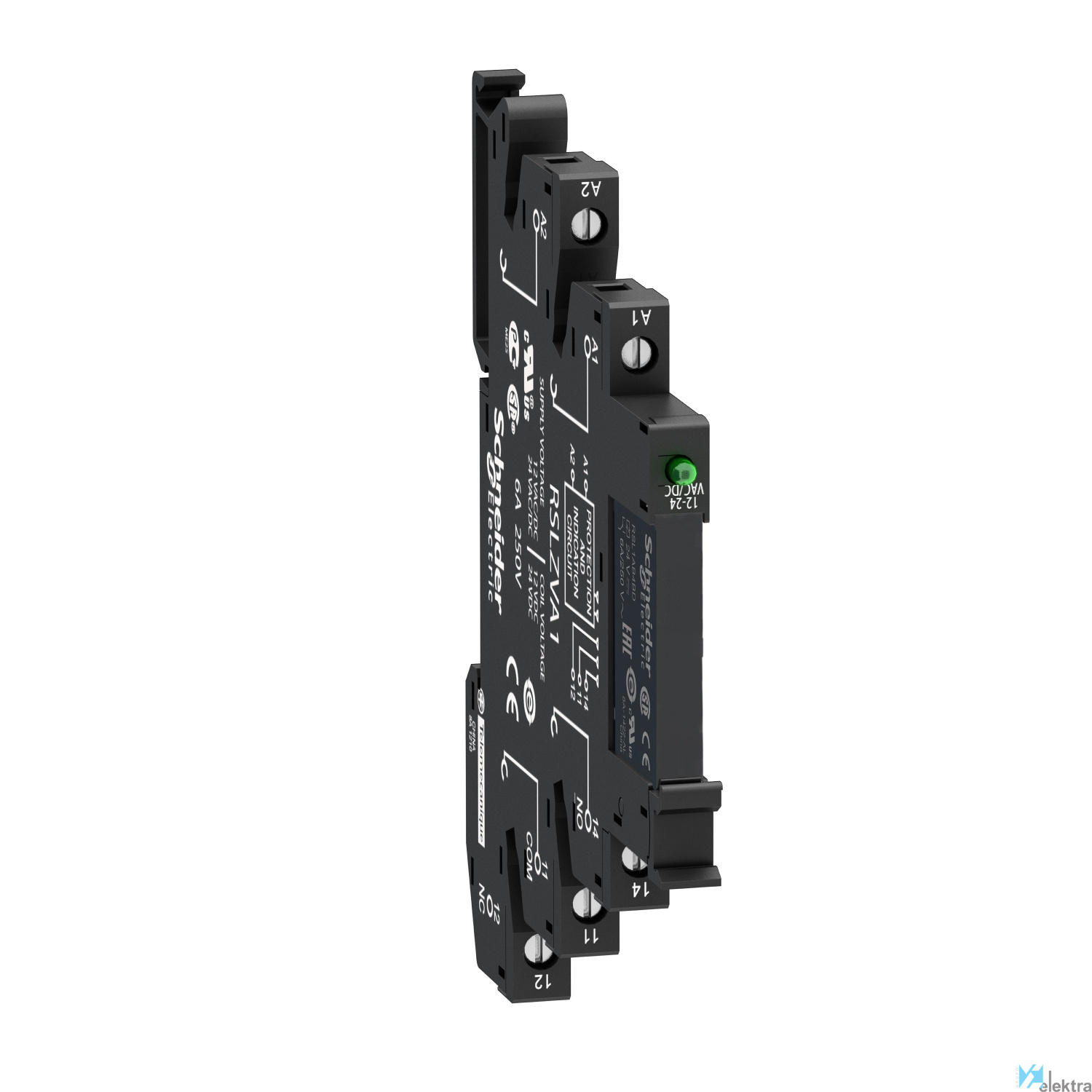

SCHNEIDER RSL1PVBU Rele + base tornillo 24vac/vdc

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

24,42€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Dispone de un gran número de contactos para el uso de corrientes nominales elevadas
  • Ofrece un indicador LED y un circuito de protección
  • Es uno de los relés de interfaz más delgados del mercado, con 6 mm de anchura: puede instalarse en casi cualquier lugar
  • Compatible con los requisitos de las aplicaciones de alto poder de corte o de bajo nivel de corriente
  • Pantalla de estado con LED: señalización clara tanto de día como de noche.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Relé Electromecánico Harmony

SCHNEIDER RSL1PVBU Rele + base tornillo 24vac/vdc

HARMONY Relay - Rele base tornillo 24 vac/vdc

Este relé de interfaz estrecho enchufable HARMONY RSL tiene una tensión de mando de bobina de 24 V CC y 1 contacto de inversión SPDT (unipolar, bidireccional) con un calibre de 6 A. Dispone de una gran variedad en el número de contactos para el uso con una intensidad nominal alta. También ofrece un indicador LED y un circuito de protección. Ayuda a reducir el tamaño de los cofrets y aumentar la fiabilidad de la máquina, ya que puede montarse prácticamente en cualquier lugar. Uno de los relés de interfaz más estrechos del mercado, con 6 mm de ancho: puede instalarse prácticamente en cualquier lugar. Es compatible con requisitos de aplicaciones con alto poder de corte o de intensidad de bajo nivel. Capacidad de funcionamiento en sistemas automatizados con lógica integrada para complementar las funciones de los controladores lógicos programables (PLC) industriales. Indicación de estado mediante LED, visible claramente de día y de noche.

Características básicas

Objeto Relé+base tornillo
Tensión 24 V
Normas EN/IEC 61810-1 UL 508 CSA C22.2 No 14
Par de apriete 0,5 Nm
Material del contacto Aleación de plata (AgSnO2)
Endurancia mecánica 10000000 ciclos
Tipo de control Sin pulsador
Material Contactos: Aleación de plata
Resistencia 3390 Ohm
Tensión de aislamiento 250 V
Montaje Resorte plástico de compresión. Carril DIN simétrico de 35 mm.
Durabilidad mecánica <= 10000000 ciclos
Corriente nominal 6 A
Tensión de entrada 24 V c.a./c.c. (límite de tensión de entrada: 21,6-28,8 V)
Grado de protección IP40
Resistencia al choque 5 gn para11 ms sin funcionamiento de acuerdo con EN/IEC 60068-2-27 10 gn para11 ms en funcionamiento
Resistencia a vibraciones 5 gn +/- 1 mm (f = 10...150 Hz) 10 cycles in operation de acuerdo con EN/IEC 60068-2-6 10 gn +/- 1 m
Certificaciones CSA GOST UL
Garantía 18 meses
Conformidad con RoHS SI
Nº de contactos 1 NA
Marcado CE SI
Temperatura de trabajo -40.00 ~ 55.00 °C

Características detalladas

Ejecución de la conexión eléctrica Conexión roscada
Material del inserto de contacto Otros
Material de recubrimiento del contacto Otros
Altura 78.6 mm
Tipo de tensión de accionamiento CA/CC
Grado de protección (IP) IP40
Anchura 6.2 mm
Voltaje nominal de suministro piloto piloto p 24 ~24 V
Comportamiento de conmutación del accionamien Estable mono
Con contactos impulsados positivamente Sí
Intensidad nominal 6 A
Con indicador LED Sí
Unidad, polaridad Sin polaridad
Profundidad 95 mm
Tipo de contacto de conmutación Contacto simple
Dispositivo completo con zócalo Sí
Número de contactos inversores 1
Material del contacto Otros
Voltaje nominal de suministro piloto de pilot 24 ~24 V
Con abrazaderas extraíbles Sí
Categoría de tecnología de relés según IEC 61 RT I

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,10 x 0,08 x 0,01 (m)
  • Volumen: 0,00 m3
  • Peso: 0,03 kg

Embalaje 2

  • Cantidad mínima embalaje: 10
  • Cantidad máxima embalaje: 10
  • Medidas: 0,11 x 0,09 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,31 kg

Embalaje 3

  • Cantidad mínima embalaje: 300
  • Cantidad máxima embalaje: 300
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 9,92 kg

Embalaje 4

  • Cantidad mínima embalaje: 2400
  • Cantidad máxima embalaje: 2400
  • Medidas: 0,80 x 0,60 x 0,75 (m)
  • Volumen: 0,36 m3
  • Peso: 87,34 kg

Productos
relacionados

Otros

Cód. 0367400

SCHNEIDER ELECTRIC

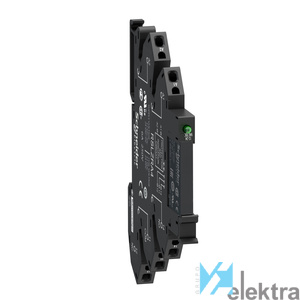

SCHNEIDER RSL1PRBU RELE+BASE RESORTE 24 VAC/VDC

Entrega a consultar

24,42€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0149002

SCHNEIDER ELECTRIC

SCHNEIDER RSL1AB4BD Rele 1NANC 6A 24vdc

Entrega a consultar

8,48€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0149003

SCHNEIDER ELECTRIC

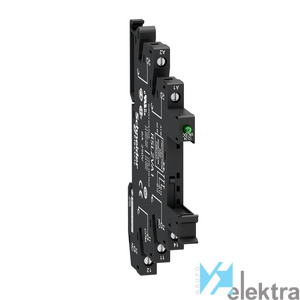

SCHNEIDER RSLZVA1 Base Tornillo 12-24vac/dc
