0160633 SCHNEIDER A9L15692 iPF 20 20kA 340V 1P+N
0160633 SCHNEIDER A9L15692 iPF 20 20kA 340V 1P+N
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN SOBRETENSIONES
Cod. 0160633   EAN 3606480089916 GAMA: iPF e iPRD

SCHNEIDER ELECTRIC

SCHNEIDER A9L15692 iPF 20 20kA 340V 1P+N

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

92,81€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Protege cargas en cascada con los limitadores de sobretensión entrantes, garantizando protección secundaria.
  • Limitador de sobretensiones de 65 kA tipo 2 según la norma IEC 61643-112011
  • Adecuado para redes TT y TN-S con corrientes de defecto de cortocircuito potenciales elevadas

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: iPF e iPRD

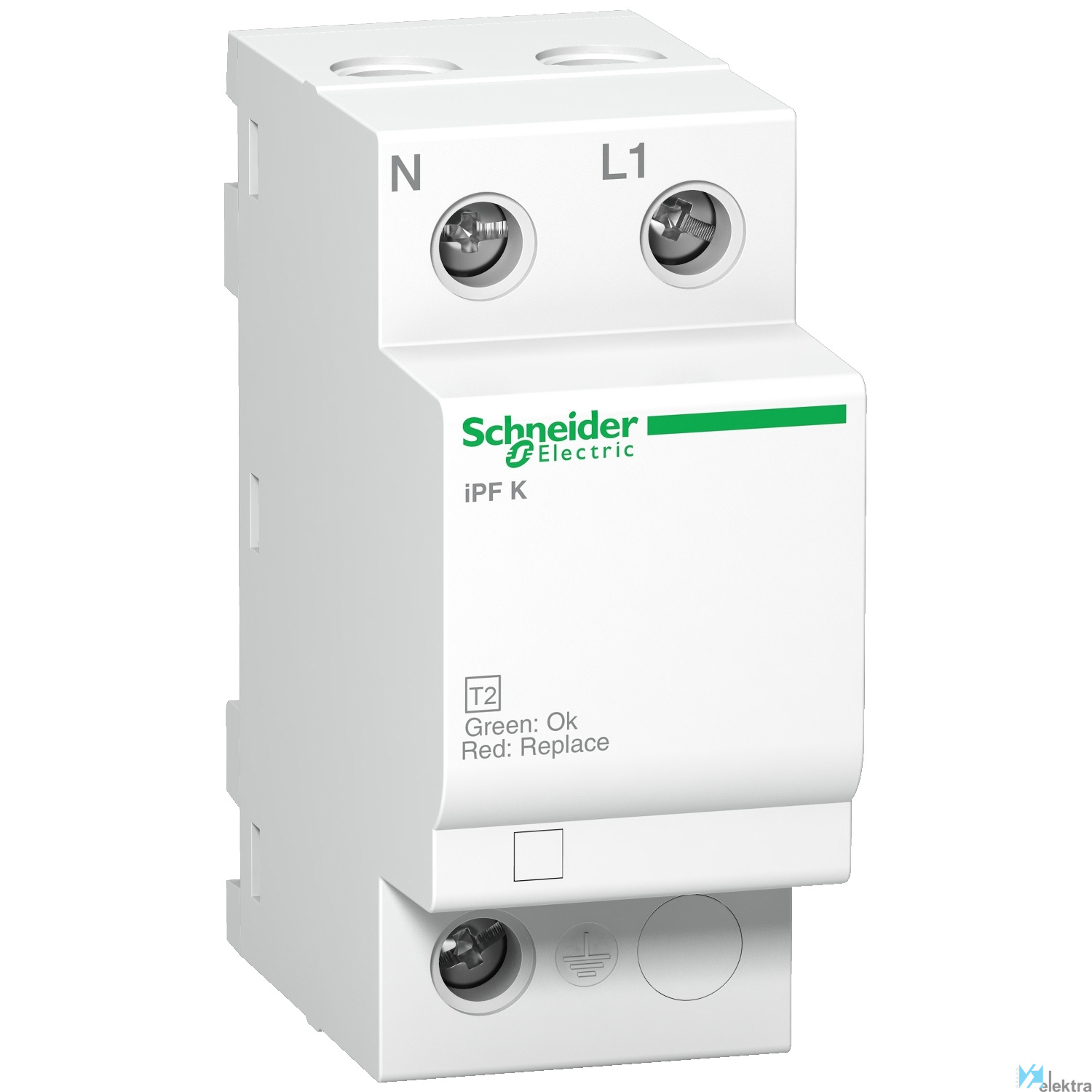

SCHNEIDER A9L15692 iPF 20 20kA 340V 1P+N

Limitador de sobretensiones transitorias, Acti9 iPF, 1P+N, 20A, 340V, 20kA

Este producto Acti9 iPF K 20 es un limitador de sobretensiones transitorias Protege instalaciones 1P+N La descarga de corriente máxima Imax es de 20 kA La corriente de descarga nominal In es de 5 kA Este limitador contra sobretensiones está adaptado para sistemas de conexión a tierra TT, TN-S, TN-C " Este limitador contra sobretensiones tipo 2 se recomienda para un nivel de riesgo medio" La tensión de funcionamiento máxima continua Uc en modo común es de 260 VCA entre neutro y tierra, y de 340 VCA entre fase y tierra El nivel de protección de tensión Up es de 1,5 kV en modo común (entre neutro y tierra) y de 1,1 kV en modo diferencial (entre fase y neutro) La tensión nominal de empleo Ue es de 230 V CA +/- 10 % El color del producto es blanco (RAL9003) Las dimensiones son (ancho) 36 mm x (alto) 81 mm x (profundidad) 69 mm

Características básicas

Objeto Disipador de sobrevoltaje
Tensión 230 V (+/- 10 %) CA 50/60 Hz
Resistencia al impacto IK03
Normas IEC 61643-11 : 2011
Par de apriete 3,5 Nm
Paso 4 de 9mm
Humedad relativa de trabajo 5.00 ~ 95.00 %
Color básico Blanco
Tiempo de respuesta <= 25 ns
Nº de polos 1P + N
Montaje Ajustable en clip en carril DIN
Grado de protección IP20/IP40
Color Blanco ( RAL 9003 )
Altitud de trabajo 2000 m
Certificaciones CE. EAC
Nº RAL 9003
Conformidad con RoHS SI
Temperatura de trabajo -25.00 ~ 60.00 °C

Características detalladas

Tipo de red TN-C No
Protección contra cortocircuitos integrada No
Sin corriente de fuga No
Tipo de red CC No
Corriente nominal de descarga (8/20) 5 kA
Nivel de protección de L-N 1.1 kV
Tipo de red TN No
Tipo de red IT No
Nivel de protección 1.1 kV
Número de conductores (sin toma de tierra) 1
Tipo de red TT Sí
Tipo de red TN-S Sí
Señalización en el dispositivo Óptico
Grado de protección (IP) IP20
Voltaje nominal CA 230 V
Protección máxima contra sobrecorriente, Cone 40 A
Corriente máx. de descarga (8/20) 20 kA
Sección transversal máxima de conductor rígid 16 mm²
Sección transversal máxima de conductor flexi 16 mm²
Método de montaje Carril de perfil de sombrero 35 mm
Tipo de red TN-C-S No
Tamaño de construcción 2 separación modular
Con contacto de telecomunicación No
Tipo de red: otros No
Nivel de protección N-PE 1.5 kV
Fusible de respaldo integrado No
Clase de prueba tipo 2 Sí
Tensión continua máxima CA 340 V
Resistencia a cortocircuitos (Isccr) 25 kA

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,05 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,21 kg

Embalaje 2

  • Cantidad mínima embalaje: 6
  • Cantidad máxima embalaje: 6
  • Medidas: 0,28 x 0,10 x 0,09 (m)
  • Volumen: 0,00 m3
  • Peso: 1,29 kg

Embalaje 3

  • Cantidad mínima embalaje: 72
  • Cantidad máxima embalaje: 72
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,90 kg

Productos
relacionados

Otros

Cód. 0161500

SCHNEIDER ELECTRIC

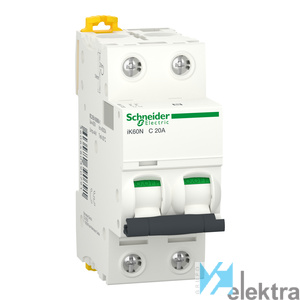

SCHNEIDER A9K17220 Interruptor iK60N 2P 20A C
